Lokalizator usterek kablowych
>
Lokalizacja rur kablowych podziemnych - zasada indukcji elektromagnetycznej

Lokalizacja rur kablowych podziemnych - zasada indukcji elektromagnetycznej

Szczegóły produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: XZH TEST
Orzecznictwo: CE ISO
Numer modelu: XHLJ504
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Nazwa handlowa:
XZH TEST
Orzecznictwo:
CE ISO
Numer modelu:
XHLJ504
Nazwa produktu:
Pathfinder usterki kablowej
Częstotliwość wyjściowa:
Częstotliwość dźwięku
Sygnał wyjściowy:
przerywany, 0 ~ 50VPP
Zasilacz roboczy:
220 V (110%) 50 Hz (15%)
Moc wyjściowa:
100 W
Prąd wyjściowy:
0 ~ 2a
Podkreślić:

High Light

Podkreślić:

lokalizator uszkodzeń kabli elektromagnetycznych

,

narzędzie do wykrywania rur podziemnych

,

lokalizator kabli z technologią indukcyjną

Trading Information
Minimalne zamówienie:
1 jednostka
Szczegóły pakowania:
Opakowania drewniane
Czas dostawy:
5-8 dni roboczych
Zasady płatności:
T/T
Możliwość Supply:
2000 jednostek/rok
Opis produktu

Zasada działania

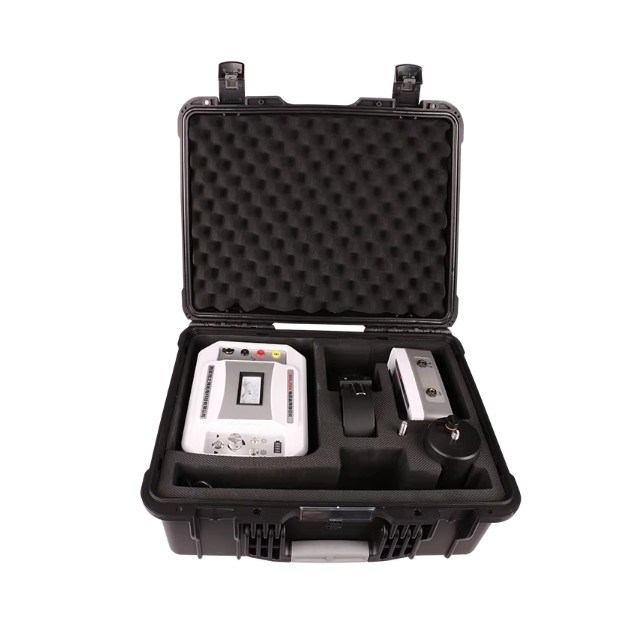

Lokalizator przewodów kablowych XHLJ504 składa się z silnego generatora sygnału (przekaźnika) i odbiornika wymaganego do wykrywania zakopanych ścieżek kablowych.
Podstawową zasadą pomiaru drogi kablowej jest wykorzystanie generatora sygnału drogi (tj. urządzenia nadającego sygnał pomiaru drogi) do wprowadzania sygnału impulsu drogi do poddawanego badaniu kabla,wytwarzając w ten sposób fale elektromagnetycznePo przetworzeniu, wyjście jest wysyłane do słuchawki i wskaźnika.
Wykrywający trasę kablową ocenia zakopaną ścieżkę i głębokość kablu w zależności od szczytów dźwięku, dolin dźwięku i stopnia odchylenia wskaźnika w słuchawce.

WielofunkcyjneOdbiornik ścieżki kablowej jest stosowany w połączeniu z sondami i słuchawkami itp. i może być stosowany jako wskaźnik usterki kablowej.
Lokalizacja rur kablowych podziemnych - zasada indukcji elektromagnetycznej
Parametry techniczne
Przekaźnik
sygnał wyjściowy 15 kHz intermitent
Moc wyjściowa 100 W
Prąd wyjściowy 0 ¢2A
Siła robocza 220V (1±10%) 50Hz (1±5%);
Odbiornik
Zwiększenie 500, 000 razy
Dokładność wykrywania ± 0,2 m
Impedancja wyjściowa 350Ω
Zasilanie pracy dwa standardowe akumulatory 9V
Prąd spokojny < 10 mA

Cechy
1Używając tradycyjnej zasady indukcji elektromagnetycznej, silna zdolność antynterferencji.
2Z funkcjami ochrony przed prądem i zwarciem jest bezpieczny i niezawodny.
3Wysoka moc wyjściowa, nie ograniczona długością kabla, otwarty obwód może również znaleźć drogę.
4Wydajność jest bezstopniowo regulowana, nadaje się do różnych miejsc badań, z silną zdolnością adaptacyjną.
5Super silne powiększenie, głębokość wykrycia jest większa niż 10 metrów.
6Konstrukcja o bardzo niskim zużyciu energii, prąd spoczynkowy mniejszy niż 10mA.
7Konstrukcja licznika analogowego, siła sygnału i tendencja są jasne na pierwszy rzut oka.
8Poziom zerowy można ustawić dowolnie, co jest odpowiednie dla wszystkich rodzajów silnych i słabych scen.
