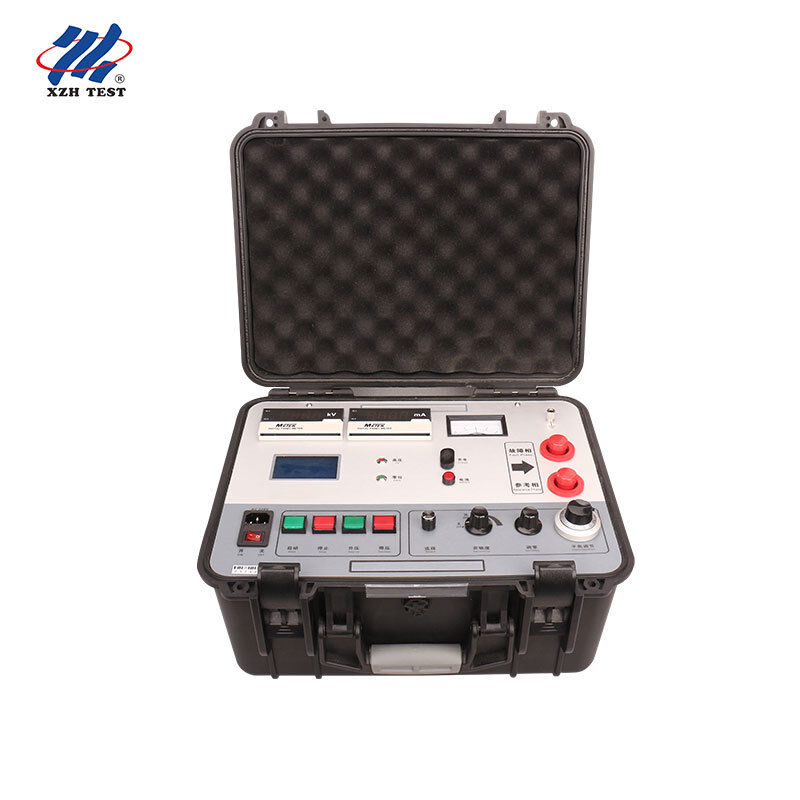

Lokalizator uszkodzeń powłoki kabla XHHG521A 7500 V Metoda mostkowa wysokiego napięcia do wykrywania punktu przebicia

Name: Lokalizator uszkodzeń powłoki kabla XHHG521A 7500 V Metoda mostkowa wysokiego napięcia do wykrywania punktu przebicia
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE ISO
Numer modelu:	XHHG521A

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE ISO

Numer modelu:

XHHG521A

Nazwa produktu:

Lokalizator uszkodzeń płaszcza kabla

Napięcie bez obciążenia:

≥7500 V

Prąd zwarcia:

≥40MA

Zasilacz roboczy:

AC 220 V ± 10% 50 Hz ± 1 Hz

Podkreślić:

High Light

Podkreślić:

Wykrywanie mostka wysokonapięciowego 7500V

Precyzyjny lokalizator punktu przebicia kabla

Testowanie zwarć łukowych mostka MURRAY

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Opakowania drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/T

Możliwość Supply:

2000 sztuk rocznie

Opis produktu

Przegląd produktu

Lokalizator uszkodzeń powłoki kabla XHHG521A to precyzyjny przyrząd diagnostyczny zaprojektowany w oparciu o zasadę mostka MURRAY, specjalnie opracowany do lokalizowania punktów przebicia w różnych kablach zasilających oraz identyfikowania punktów defektów o niskiej wartości rezystancji izolacji, które jeszcze nie uległy całkowitemu uszkodzeniu.

System integruje regulator napięcia elektrycznego z transformatorem typu R, tworząc wysokiego napięcia źródło prądu stałego, z regulacją napięcia za pomocą przycisków. Przy napięciu jałowym 7500V i prądzie zwarciowym 100mA, wykorzystuje wzmacniacz o wysokiej czułości i galwanometr do wskazania równowagi. Zbalansowany mostek jest tworzony za pomocą potencjometru proporcjonalnego, całkowicie umieszczonego pod wysokim potencjałem. Pomiar jest wykonywany za pomocą specjalnie zaprojektowanego dwużyłowego kabla gumowego wysokiego napięcia, wykorzystując metodę czteropunktowego pomiaru rezystancji w celu wyeliminowania błędów rezystancji przewodów. Cały panel pracuje pod niskim potencjałem dla bezpieczeństwa operatora. Obsługa jednym przyciskiem umożliwia wprowadzenie długości kabla z automatycznym obliczaniem odległości do uszkodzenia. Źródło wysokiego napięcia i mostek są zintegrowane w przenośnej walizce ochronnej, zapewniając możliwość pracy pod wysokim napięciem przy niewielkiej wadze, intuicyjnej obsłudze i zwiększonym bezpieczeństwie.

Kluczowe specyfikacje

Numer modelu

XHHG521A

Nazwa marki

XZH TEST

Napięcie jałowe

≥7500V

Prąd zwarciowy

≥100mA (zalecane 5~40mA do równoważenia)

Dokładność pozycjonowania

±(0,2%·L±1) m

Zasilanie

AC 220V (±10%), 50Hz; Wbudowana bateria 8,4V

Tryb testowy

Zapisany test

Region testowy

Kabel formujący

Waga

25 kg

Certyfikacja

CE, ISO

Pochodzenie

Chiny, Xi'an

Opakowanie

Drewniana skrzynia

Cechy produktu

Napięcie wyjściowe jest w pełni regulowane, aby dostosować się do różnych scenariuszy testowania kabli
Zapewnia wysoką dokładność i stabilność pomiaru dzięki zaawansowanej obwodowej równoważącej mostek
Wykorzystuje wzmacniacz o wysokiej czułości i galwanometr do precyzyjnego wskazania równowagi
Zintegrowane zabezpieczenie zerowe zapewnia bezpieczeństwo operatora i sprzętu podczas pracy pod wysokim napięciem
Automatyczne wykrywanie punktu uszkodzenia z zachowaną możliwością testowania ręcznego do zastosowań specjalistycznych
Metoda równoważenia mostka eliminuje strefy martwe w porównaniu do technik odbicia fali, co czyni ją idealną do krótkich kabli i określania punktów uszkodzenia blisko końca

Parametry techniczne

Parametr	Specyfikacja
Napięcie jałowe	≥7500V
Prąd zwarciowy	≥100mA (zalecane 5~40mA do równoważenia)
Dokładność pozycjonowania	±(0,2%·L±1) m
Waga	25 kg
Zasilanie	AC 220V (±10%), 50Hz±1Hz; Wbudowana bateria 8,4V

Główne zastosowania: Metoda mostka wysokiego napięcia XHHG521A jest szczególnie skuteczna w przypadku: (1) lokalizacji punktów przebicia o wysokiej rezystancji w ułożonych kablach, zwłaszcza liniowych uszkodzeń o wysokiej rezystancji w złączach pośrednich kabli, które opierają się spaleniu do niskiej rezystancji; (2) wykrywania punktów przebicia typu przeskoku, gdzie źródło prądu stałego podtrzymuje łuk dla stabilnego przepływu prądu mostka; (3) identyfikowania defektów, które jeszcze nie uległy całkowitemu uszkodzeniu, ale wykazują niskie wartości rezystancji izolacji wykryte przez tester izolacji.

Scenariusze zastosowań

Często zadawane pytania

P1: Jakie rodzaje uszkodzeń kabli może wykryć XHHG521A?

XHHG521A jest przeznaczony do wykrywania punktów przebicia o wysokiej rezystancji, przebić typu przeskoku i defektów izolacji o niskiej rezystancji w różnych kablach zasilających. Jest szczególnie skuteczny w przypadku liniowych uszkodzeń o wysokiej rezystancji w złączach pośrednich kabli, które trudno spalić do niskiej rezystancji, a także defektów zidentyfikowanych przez tester izolacji, które jeszcze nie uległy całkowitemu uszkodzeniu pod napięciem roboczym.

P2: Jak działa metoda mostka MURRAY do lokalizacji uszkodzeń kabli?

Metoda mostka MURRAY tworzy zbalansowany obwód mostka z potencjometrem proporcjonalnym umieszczonym pod wysokim potencjałem. Znany kabel referencyjny i uszkodzony kabel są połączone jako ramiona mostka. System stosuje stałe wysokie napięcie i mierzy punkt równowagi za pomocą galwanometru o wysokiej czułości. Odległość do uszkodzenia jest obliczana na podstawie stosunku mostka i całkowitej długości kabla, z automatycznym obliczaniem za pomocą obsługi jednym przyciskiem.

P3: Jaka jest dokładność pozycjonowania tego lokalizatora uszkodzeń powłoki kabla?

XHHG521A osiąga dokładność pozycjonowania ±(0,2%·L±1) metra, gdzie L oznacza całkowitą długość kabla. Oznacza to, że dla kabla o długości 1000 metrów, dokładność lokalizacji uszkodzenia wynosi około ±3 metry, co zapewnia wystarczającą precyzję do efektywnych prac wykopaliskowych i naprawczych.

P4: Czy XHHG521A może skutecznie testować uszkodzenia o wysokiej rezystancji?

Tak. XHHG521A jest specjalnie zaprojektowany do uszkodzeń o wysokiej rezystancji. Jego napięcie jałowe 7500V i prąd zwarciowy 100mA pozwalają na utrzymanie stabilnego prądu przez punkty uszkodzenia o wysokiej rezystancji. W przypadku przebić typu przeskoku, źródło prądu stałego podtrzymuje łuk, zapewniając wystarczającą czułość mostka do dokładnej lokalizacji uszkodzenia nawet w trudnych warunkach.

P5: Czy XHHG521A nadaje się do użytku terenowego i testowania kabli podziemnych?

Absolutnie. Źródło wysokiego napięcia i mostek są zintegrowane w przenośnej walizce ochronnej o wadze 25 kg, co czyni go odpowiednim do zastosowań terenowych. Działa na standardowym zasilaniu AC 220V z wbudowaną baterią zapasową 8,4V. Urządzenie jest idealne do testowania kabli po ułożeniu, w tym podziemnych kabli zasilających, i obsługuje zarówno tryby automatycznego, jak i ręcznego testowania dla elastycznej pracy w terenie.

P6: Jakie są zalety metody mostkowej w porównaniu do metod odbicia fali?

Metoda równoważenia mostka oferuje kluczową zaletę: brak strefy martwej. W przeciwieństwie do metod odbicia fali, które mają trudności z krótkimi kablami i uszkodzeniami blisko końców kabli, metoda mostkowa zachowuje pełną dokładność niezależnie od odległości do uszkodzenia. Czyni to z niej preferowane rozwiązanie do lokalizowania punktów przebicia w krótkich odcinkach kabli i uszkodzeń występujących blisko zacisków kablowych.

P7: Jaka jest minimalna ilość zamówienia i czas dostawy?

Minimalna ilość zamówienia to 1 sztuka. Standardowy czas dostawy to 5-8 dni roboczych. Każda sztuka jest pakowana w solidną drewnianą skrzynię do bezpiecznego transportu międzynarodowego. Roczna zdolność produkcyjna wynosi 2000 sztuk, z płatnością przez T/T.
