Lokalizator uszkodzeń izolacji kabli | XHHG521B

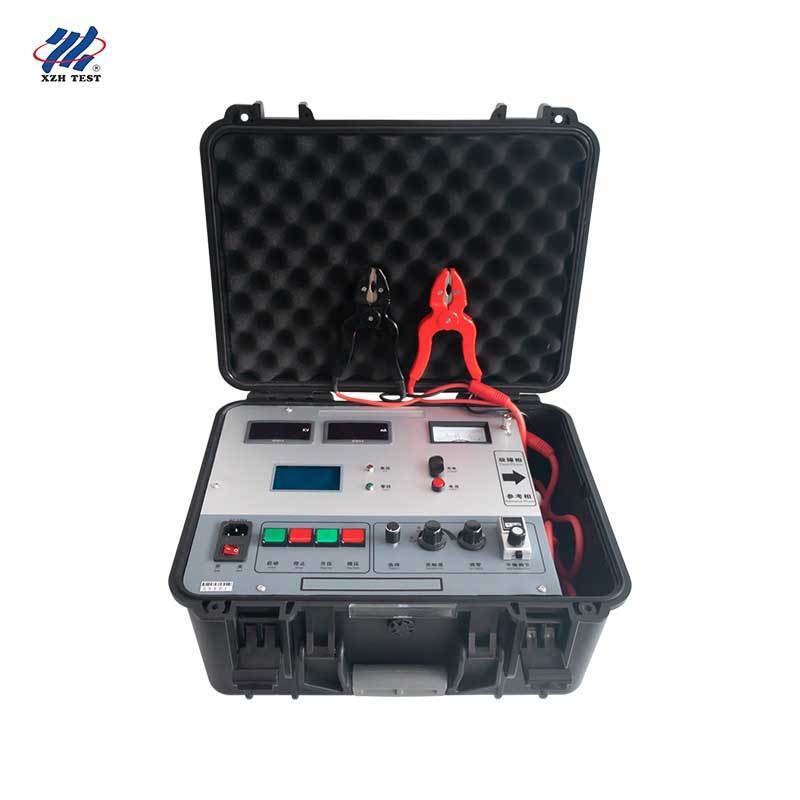

Lokalizator uszkodzeń izolacji kabli XHHG521B to tester uszkodzeń kabli wysokiego napięcia typu mostkowego, zaprojektowany w oparciu o zasadę mostka Murraya. Może być używany do lokalizacji punktów przebicia różnych przewodów i kabli po ułożeniu, a także punktów wadliwych, które nie uległy przebiciu, ale wykazują niską rezystancję izolacji. Może być również używany do lokalizacji punktów wadliwych różnych kabli w fabryce kabli, co czyni go niezbędnym narzędziem do konserwacji i naprawy kabli.

Urządzenie wykorzystuje regulator napięcia elektrycznego i transformator typu R do utworzenia źródła stałoprądowego wysokiego napięcia, z kontrolą klawiatury do podnoszenia i opuszczania napięcia. Przy napięciu obwodu otwartego 5600V i prądzie zwarciowym 100mA, wykorzystuje wzmacniacz o wysokiej czułości i galwanometr do wskazania równowagi, tworząc z potencjometrem stosunku mostek zrównoważony, wszystko umieszczone pod wysokim potencjałem. Kabel pomiarowy to specjalnie zaprojektowany dwużyłowy gumowy kabel wysokiego napięcia, a metoda pomiaru rezystancji czterokońcówkowej pozwala uniknąć błędów wprowadzonych przez rezystancję przewodów. Panel jest całkowicie pod niskim potencjałem dla bezpieczeństwa operatora.

Instrument wyposażony jest w wyświetlacz LCD i obsługę jednym przyciskiem: wprowadź długość kabla, a odległość do uszkodzenia zostanie obliczona automatycznie. Źródło wysokiego napięcia i mostek są zintegrowane w jednej przenośnej walizce ochronnej, co zapewnia urządzeniu wysokie napięcie, niską wagę, wygodną obsługę i bezpieczne użytkowanie.

Zastosowania i grupa docelowa:Zaprojektowany dla instytutów badawczych energetyki elektrycznej i prowincjonalnych akademii energetyki elektrycznej, laboratoriów testów elektrycznych dużych przedsiębiorstw przemysłowych wykonujących testy zapobiegawcze, działów konserwacji elektrycznej elektrowni cieplnych, jądrowych i wodnych, zagranicznych agentów i dystrybutorów sprzętu energetycznego, oddziałów zasilania firm eksploatujących miejski transport szynowy oraz działów konserwacji kabli miejskich przedsiębiorstw użyteczności publicznej, takich jak grupy wodociągowe i gazowe.
Kluczowe specyfikacje
Parametr Specyfikacja
Napięcie obwodu otwartego ≥ 5600V
Prąd zwarciowy ≥ 100mA (zalecane 5 ~ 40mA podczas równoważenia)
Dokładność lokalizacji ±(0,2%·L ± 1) m
Waga 25 kg
Moc robocza AC 220V (±10%), 50Hz ±1Hz; wbudowana bateria 8,4V
Zasada pomiaru Mostek Murraya (metoda mostka zrównoważonego)
Wyświetlacz Wyświetlacz LCD, obsługa jednym przyciskiem, automatyczne obliczanie odległości do uszkodzenia
Cechy produktu
Regulowane napięcie wyjściowe z wysoką dokładnością i stabilnością
Wzmacniacz o wysokiej czułości i galwanometr do precyzyjnego wskazania równowagi
Ochrona przed pozycją zerową: instrument nie może się uruchomić, chyba że napięcie jest na zerze
Automatyczne testowanie punktów uszkodzeń z zachowaniem funkcji testowania ręcznego
W porównaniu do metody odbicia fali, metoda równoważenia mostka nie ma strefy martwej i jest używana do oceny punktów przebicia krótkich kabli i punktów blisko końca kabla
Pomiar rezystancji czterokońcówkowej unika błędów rezystancji przewodów; dostarczany dwużyłowy gumowy kabel pomiarowy wysokiego napięcia

XHHG521B Cable Sheath Fault Locator Murray Bridge Tester 5600V

Trzy typy uszkodzeń, w których XHHG521B jest doskonały

XHHG521B jest szczególnie odpowiedni do trzech typów uszkodzeń kabli, które są trudne do niezawodnego obsługi przez inne metody.

Typ uszkodzenia Opis Dlaczego XHHG521B działa
Liniowe przebicie wysokoomowe Punkty przebicia wysokoomowego po ułożeniu kabla, zwłaszcza te trudne do spalenia do niskiej rezystancji, takie jak liniowe przebicie wysokoomowe złączy środkowych kabla Źródło stałoprądowe przykłada 5600V do przebicia punktu; mostek dokładnie mierzy stosunek bez potrzeby uszkodzenia o niskiej rezystancji
Przebicie typu przeskoku iskry Punkty, które ulegają przebiciu tylko pod napięciem i gasną po usunięciu napięcia Po przebiciu, źródło stałoprądowe utrzymuje łuk, więc stabilny prąd przepływa przez mostek, a galwanometr ma wystarczającą czułość do zrównoważenia
Punkty wad niskiej rezystancji Punkty nieuszkodzone, ale o niskiej rezystancji izolacji, np. znalezione przez megomomierz, ale nie ulegające przebiciu pod napięciem roboczym Metoda mostkowa bezpośrednio mierzy stosunek rezystancji, lokalizując wadę, zanim rozwinie się ona w pełne przebicie
Zasada działania

Metoda lokalizacji uszkodzeń kabli metodą mostkową działa w następujący sposób: zwiera się uszkodzoną fazę testowanego kabla z fazą sprawną, podłącza się dwa ramiona mostka do uszkodzonej i sprawnej fazy odpowiednio, i reguluje się rezystor nastawny na jednym ramieniu mostka, aż do zrównoważenia mostka. Korzystając z zależności stosunku i znanej długości kabla, można uzyskać odległość do uszkodzenia.

Jeśli odległości od dwóch końców testowanego kabla do punktu przebicia wynoszą L1 i L2, całkowita długość kabla wynosi L, a odpowiadające im rezystancje rdzenia to R1 i R2, to po zrównoważeniu mostka odczyt P (w procentach) bezpośrednio daje pozycję uszkodzenia: L1 = P% · L. Metoda mostka Murraya do lokalizacji punktów przebicia jest klasycznym podejściem, które jest wygodne i dokładne. Jej podstawą jest to, że rezystancja rdzenia (lub ekranu) jest jednolita i proporcjonalna do długości. Metoda mostkowa jest stosunkowo prosta, a jej dokładność spełnia wymagania testów inżynierskich w terenie, co czyni ją szczególnie wygodną dla dwufazowych zwarć kablowych.

Procedura pomiarowa
Przygotowanie
Użyj multimetru, megomomierza lub innego sprzętu do wytrzymywania napięcia, aby potwierdzić stan przebicia kabla i zanotuj rezystancję izolacji lub napięcie szczątkowe przebicia każdego rdzenia
Zanotuj długość kabla, model i przekrój; przejdź wzdłuż trasy kabla, zewrzyj zaciski wyjściowe uszkodzonego kabla i kabla pomocniczego na dalekim końcu, i pozostaw osobę na dalekim końcu, aby chroniła przed obrażeniami od wysokiego napięcia
Podłącz niezawodnie zacisk uziemienia instrumentu do uziemienia w miejscu; podłącz czerwony klips pomiarowy do uszkodzonego rdzenia kabla, a czarny klips do rdzenia kabla pomocniczego
Pomiar
Podłącz zasilanie AC 220V, włącz przełącznik czułości i obróć go do maksimum; zapali się wskaźnik baterii
Wyzeruj mostek: obróć pokrętło regulacji zera, aż galwanometr wskaże zero
Podnieś napięcie: włącz wyłącznik zasilania, potwierdź, że świeci się kontrolka pozycji zerowej, naciśnij przycisk start, a zapali się wskaźnik wysokiego napięcia
Naciśnij przycisk podnoszenia i obserwuj woltomierz i amperomierz, aż prąd przekroczy 20mA; jeśli prąd jest niestabilny, kontynuuj podnoszenie napięcia i przytrzymaj je, aby utworzyć stabilny łuk lub strefę przewodzącą
Regulacja równowagi: obróć pokrętło równowagi, aż galwanometr wskaże zero, a następnie zanotuj odczyt P1 i przerwij podnoszenie napięcia
Obliczenia
Wprowadź długość kabla na stronie LCD za pomocą przełącznika enkoderowego: obróć, aby przesunąć kursor, naciśnij, aby potwierdzić każdą cyfrę
Na stronie testowej przesuń kursor na Test i naciśnij przełącznik enkoderowy; system automatycznie zbiera współczynnik stosunku mostka P raz i oblicza odległość do uszkodzenia X
Zweryfikuj, odwracając klipsy i powtarzając pomiar, aby uzyskać P2; suma P1 + P2 powinna wynosić 100, potwierdzając wynik
Formuły obliczeniowe i weryfikacyjne

Gdy kabel pomocniczy ma ten sam przekrój co uszkodzony kabel, pozycja uszkodzenia wynosi X = 2 × L × P1%. Zwróć szczególną uwagę na czynnik "2", ponieważ podłączenie kabla pomocniczego podwaja długość kabla uczestniczącą w obliczeniach.

Gdy kabel pomocniczy ma inny przekrój, przelicz go na długość uszkodzonego kabla: jeśli przekrój uszkodzenia to Sx, a przekrój kabla pomocniczego to S, to X = P1% × (1 + Sx/S) × L.

Jeśli wszystkie trzy żyły kabla trójżyłowego są uszkodzone lub zwarte ze sobą, wybierz żyłę o najlepszej rezystancji izolacji jako kabel pomocniczy. W przypadku kontroli połączenia odwrotnego, obniż napięcie, rozładuj, zamień klipsy pomiarowe, powtórz pomiar, aby uzyskać P2, i zweryfikuj P1 + P2 = 100.

Układ panelu
Element panelu Funkcja
Galwanometr Regulowany punkt zerowy równowagi elektrycznej
Amperomierz Wskazanie prądu wyjściowego w mA
Woltomierz Wskazanie wyjścia wysokiego napięcia w kV
Lampka wskaźnika wysokiego napięcia Świeci się po podaniu wysokiego napięcia
Wyświetlacz LCD Wyświetla zawartość operacji i odległość do uszkodzenia
Lampka wskaźnika pozycji zerowej Świeci się, gdy wyjście napięcia jest w pozycji zerowej
Gniazdo zasilania i uchwyt bezpiecznika Połączenie AC 220V i instalacja bezpiecznika
Wyłącznik zasilania Bieg "I" włącza AC 220V, bieg "0" wyłącza
Przycisk Start Ważny tylko wtedy, gdy świeci się kontrolka pozycji zerowej; rozpoczyna wyjście wysokiego napięcia
Przycisk Stop Przerywa wyjście wysokiego napięcia po zakończeniu testu lub w przypadku nieprawidłowości
Przyciski Podnoszenia / Opuszczania Zwiększanie lub zmniejszanie wyjściowego wysokiego napięcia
Przełącznik enkoderowy wyboru Obróć, aby przesunąć kursor lub zmodyfikować cyfry; naciśnij, aby wykonać lub potwierdzić
Regulacja czułości Wbudowany przełącznik zasilania bateryjnego i regulacja czułości z pokrętłem zerowania
Pokrętło regulacji zera Obróć, aby galwanometr wskazywał zero
Regulacja równowagi Obróć, aby galwanometr wskazywał zero i odczytaj stosunek P1
Wskaźnik baterii Świeci się, gdy działa wbudowana bateria
Zacisk referencyjny Podłącza fazę referencyjną (czarny klips)
Zacisk uszkodzenia Podłącza uszkodzoną fazę (czerwony klips)
Port ładowania Port ładowania DC 8,4V dla wbudowanej baterii
Zacisk uziemienia Punkt uziemienia instrumentu dla ochrony bezpieczeństwa
Uwagi i bezpieczeństwo
Nigdy nie włączaj instrumentu podczas podłączania kabli; wyłącz zasilanie po teście
Instrument nie może się uruchomić, gdy regulacja napięcia nie jest w pozycji zerowej
Muszą być obecne co najmniej dwie osoby; jedna podłącza okablowanie, a druga sprawdza je przed rozpoczęciem testu
Uziemienie instrumentu musi być niezawodne, używając dedykowanego przewodu uziemiającego, najlepiej podłączonego do słupa uziemiającego w miejscu, szyny uziemiającej szafy elektrycznej lub podstawy sprzętu
Podczas i po teście, rozładuj przed dotknięciem części wysokiego napięcia, a na końcu powieś przewód uziemiający
Automatyczne obliczanie odległości do uszkodzenia musi być wykonane w stanie bez podwyższania napięcia
Jeśli zakłócenia wpływają na punkt zerowy galwanometru, wyzeruj ponownie w ostatecznej pozycji czułości, aby uzyskać dokładniejszy odczyt
FAQ
P1: Do czego służy lokalizator uszkodzeń izolacji kabli XHHG521B?
Służy do lokalizacji punktów przebicia przewodów i kabli po ułożeniu, punktów wadliwych o niskiej rezystancji izolacji, ale bez przebicia, oraz punktów wadliwych kabli w fabrykach kabli, w oparciu o zasadę mostka Murraya. Jest to niezbędne narzędzie do konserwacji i naprawy kabli.
P2: Jaka jest zasada mostka Murraya?
Uszkodzona faza testowanego kabla jest zwarta z fazą sprawną, dwa ramiona mostka są podłączone do fazy uszkodzonej i sprawnej, a rezystor nastawny jest regulowany do momentu zrównoważenia mostka. Zależność stosunku i znana długość kabla dają następnie odległość do uszkodzenia: L1 = P% · L.
P3: Do jakich uszkodzeń jest szczególnie odpowiedni?
Trzy typy: liniowe punkty przebicia wysokoomowego, trudne do spalenia do niskiej rezystancji, takie jak przebicia złączy środkowych; punkty przebicia typu przeskoku iskry, gdzie źródło stałoprądowe utrzymuje łuk; oraz punkty wad niskiej rezystancji znalezione przez megomomierz, które nie ulegają przebiciu pod napięciem roboczym.
P4: Jakie są kluczowe specyfikacje techniczne?
Napięcie obwodu otwartego wynosi co najmniej 5600V, prąd zwarciowy co najmniej 100mA (zalecane 5~40mA podczas równoważenia), dokładność lokalizacji wynosi ±(0,2%·L ± 1) m, waga wynosi 25kg, a moc robocza to AC 220V z wbudowaną baterią 8,4V.
P5: Dlaczego wybrać metodę mostkową zamiast metody odbicia fali?
Metoda równoważenia mostka nie ma strefy martwej, co czyni ją szczególnie odpowiednią do oceny punktów przebicia krótkich kabli i punktów blisko końca kabla, gdzie metody odbicia fali mają trudności. Jest wygodna, dokładna i spełnia wymagania testów inżynierskich w terenie.

Każdy XHHG521B jest dostarczany z jednostką główną, zestawem kabli połączeniowych o dużej mocy, kablem zasilającym, przewodem uziemiającym, ładowarką i 5 zapasowymi bezpiecznikami (3A), a także objęty jest roczną bezpłatną gwarancją oraz dożywotnią konserwacją i usługą techniczną. W celu zamówienia, szkolenia i wsparcia posprzedażowego prosimy o kontakt z naszym zespołem sprzedaży.
