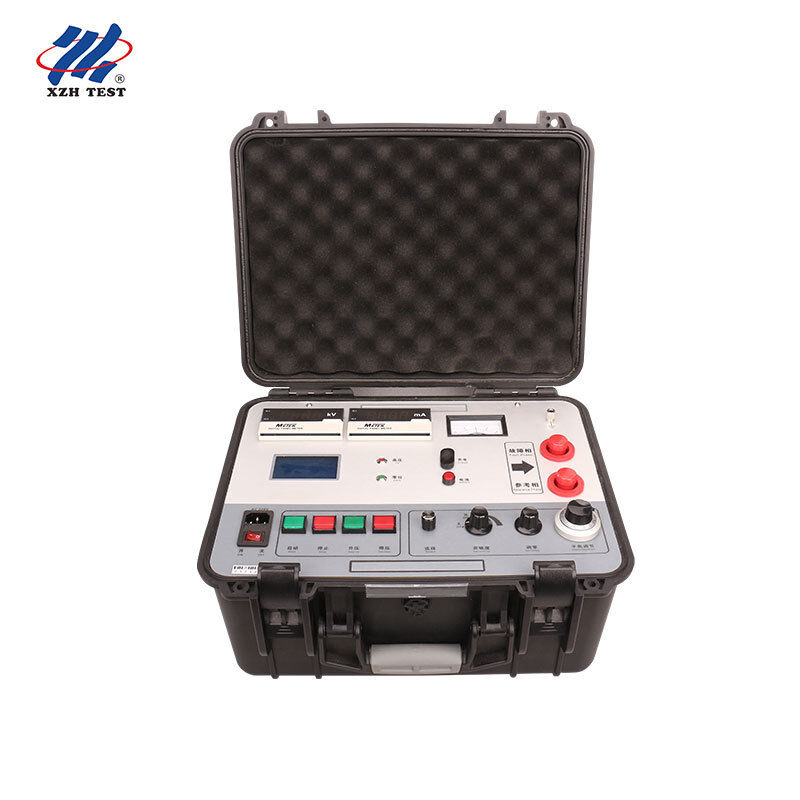

7500V HV Bridge Method Power Cable Outer Sheath Fault Tester for Precise Insulation Breakdown Location XHHG521A

XHHG521A to precyzyjny lokalizator usterek kablowych zaprojektowany według zasady mostka MURRAY,zaprojektowane do sieci dystrybucji i przesyłu energii, w których dokładna identyfikacja wad izolacji zewnętrznej osłony jest kluczowa dla niezawodności systemuInstrument lokalizuje punkty awarii we wszystkich rodzajach drutów i kabli,włącznie z miejscami usterek przed awarią, które wykazują niskie wartości oporu izolacyjnego, ale nie ujawniły się jeszcze jako usterki wpływające na pracę w warunkach normalnego napięcia roboczego.

W swoim rdzeniu XHHG521A wykorzystuje regulator napięcia elektrycznego w połączeniu z transformatorem typu R do generowania ustabilizowanego źródła stałego prądu wysokiego napięcia.Operator kontroluje napięcie wyjściowe za pośrednictwem interfejsu przycisku, natomiast precyzyjny potencjometr wielokrotnego obrotu umożliwia precyzyjną regulację równowagi.i przyrząd automatycznie oblicza odległość uszkodzenia po wprowadzeniu przez operatora znanej długości kablaWszystkie funkcje sterowania i odczyt odległości uszkodzenia są scentralizowane na przednim panelu dla intuicyjnego przepływu pracy dla jednego operatora.

Zasada mostu Murray z źródłem wysokiego napięciaW przeciwieństwie do metod refleksji impulsowej (TDR), w przypadku gdy prąd ten jest włączany do urządzenia, w którym jest włączony prąd stały, stosunek oporu pomiędzy punktem uszkodzenia a końcami kabla jest wyższy niż w przypadku gdy prąd stały jest włączany do urządzenia.utrzymuje pełną wrażliwość na całej długości kabla bez ślepej strefy w pobliżu końca i bez osłabienia sygnału zależnego od odległości.

Automatyczne obliczanie odległości uszkodzeniaPo ustawieniu długości kabla na przednim potencjometrze i ustawieniu mostka do równowagi, przyrząd automatycznie oblicza i wyświetla dokładną odległość uszkodzenia.Wyeliminuje to błędy w ręcznych obliczeniach i przyspiesza przepływy diagnostyczne w terenie.

Wskaźnik zerowy o szerokiej częstotliwości Wrażliwy galwanometr z zakresami równowagi zarówno grubej, jak i drobnej zapewnia wyraźne wizualne wskazanie równowagi mostkowej.Konstrukcja dwustronnego zasięgu umożliwia szybkie zrównoważenie grubości, a następnie precyzyjne dopasowywanie, skracając czas pomiaru przy jednoczesnym zachowaniu dokładności.

Ultrawysoka wrażliwość na awarie impedancjiWykonując pracę przy napięciu bezobciążenia 7500V, XHHG521A wykrywa punkty awarii o wysokim oporze, których metody odbicia fal nie są w stanie zidentyfikować.w tym usterki typu flashover wymagające długotrwałego konserwacji łuku, defekty izolacyjne w złączach kabli i rozwój degradacji drzewa wodnego w izolowanych przez XLPE kablach.

Niezawodne budownictwo przemysłowe¢ Zlokalizowany w zbudowanej stalowej obudowie z przejrzystą etykietą na przednim panelu, przyrząd wytrzymuje wymagające warunki terenowe.Wewnętrzny transformator typu R zapewnia doskonałą regulację napięcia i izolację elektryczną, zapewniając stabilność pomiarów w zmiennych warunkach zasilania siecią.

Obwód mostek Murray tworzy mostek Wheatstone, gdzie jedno ramię składa się z wadliwego przewodnika kabla plus opór ścieżki błędu,a przeciwległe ramię zawiera przewód odniesienia plus kalibrowany zmienny opórPod wpływem wysokonapięciowego, stałego prądu operator reguluje precyzyjny potencjometr do momentu, gdy galwanometr odczytuje zero, co wskazuje na równowagę mostka.współczynnik oporu odpowiada bezpośrednio współczynnikowi odległości między punktem awarii a dwoma końcami kablaGdy całkowita długość kabla jest znana i wprowadzona, przyrząd automatycznie oblicza dokładną odległość uszkodzenia.

Metoda ta ma zasadniczą zaletę w stosunku do technik TDR: mierzy ona stosunki oporu elektrycznego, a nie czas podróży impulsu w obie strony.zapewnia jednolitą czułość w całej długości kablaW pobliżu terminali badawczych nie ma ślepej strefy, nie ma rozpraszania impulsu w długich kablach i nie ma utraty rozdzielczości zależnej od odległości.Te cechy sprawiają, że metoda mostów HV jest wyjątkowo odpowiednia do diagnostyki krótkich kabli, lokalizacja błędu w pobliżu końca i precyzyjna identyfikacja wad stawów.

Sieci dystrybucji energiiW celu zlokalizowania uszkodzeń obudowy zewnętrznej w podziemnych kabelach zasilania MV (635 kV) i HV (≥ 35 kV), w tym w izolowanych typach XLPE, PILC i EPR.Niezbędne do rutynowej oceny stanu i odbudowy po awarii w miejskich sieciach dystrybucyjnych.

Diagnostyka połączeń i końcówek kabli¢ Zidentyfikowanie rozwijających się wad izolacyjnych w połączeniach i końcówkach kabli, zanim przekształcą się one w katastrofalne awarie.Wysoka wrażliwość metody mostkowej na usterki rezystywne umożliwia wykrywanie częściowych awarii, których metody TDR nie zauważyłyby w całości.

Akceptacja fabryczna i uruchomienieWykonywanie testów integralności obudowy zewnętrznej na nowo położonych sekcjach kabla przed podaniem energii.

Systemy uzupełniające TDRWykorzystanie TDR dla błędów o niskim oporze i otwartych obwodów; wdrożenie mostka HV dla wysokiej odporności,przebłysk, oraz błędy bliskie końca, w przypadku których wydajność TDR jest ograniczona.
