Lokalizator uszkodzeń płaszcza kabla XHHD523L 10kV z wyjściem fali prostokątnej do szybkiego i dokładnego wykrywania uszkodzeń kabli SN-XHHD523L
Przegląd produktu
XHHD523L Lokalizator uszkodzeń płaszcza kabla to profesjonalny przyrząd przeznaczony do szybkiego i dokładnego wykrywania uszkodzeń zewnętrznych płaszczy kabli elektroenergetycznych wysokiego napięcia. Dzięki napięciu wyjściowemu fali prostokątnej 10kV i maksymalnemu prądowi wyjściowemu 200mA, urządzenie to w pełni spełnia chiński standard krajowy GB50150-2006 dotyczący testów wytrzymałości napięciowej płaszcza kabla, w tym testów odbiorczych i testów zapobiegawczych dla systemów z połączeniami krzyżowymi.
W związku z szeroko zakrojonymi projektami transformacji sieci miejskich, wiele biur zasilania, wykonawców i jednostek projektowych napotyka kable XLPE 110kV w ramach napiętych harmonogramów projektów. XHHD523L został specjalnie zaprojektowany, aby sprostać tym wyzwaniom, oferując niezawodne rozwiązanie do lokalizacji wad płaszcza kabla i przeprowadzania testów wytrzymałości napięciowej DC na zewnętrznych płaszczach kabli z polietylenu o wysokiej gęstości (HDPE) i polichlorku winylu (PVC).
Specyfikacje techniczne
Typ produktu
Lokalizator uszkodzeń płaszcza kabla SN
Napięcie wyjściowe
0~10kV (fala prostokątna)
Prąd wyjściowy
Maks. 200mA
Regulacja częstotliwości
Min. 0,4 Hz, maks. 1 Hz (regulowany zakres)
Zasilanie
220V (±10%), 50Hz (±5%)
Dokładność
±0,01% ~ ±0,03%
Wyświetlacz
Wyświetlacz cyfrowy
Temperatura pracy
-20°C ~ 60°C
Tło zastosowania
Większość nowoczesnych płaszczy kabli jest wykonana z materiału HDPE, który przechodzi fabryczne testy wytrzymałości napięciowej 25kV/5min z prądami upływu wynoszącymi zaledwie dziesiątki mikroamperów. Jednak wady często pojawiają się po ułożeniu kabla z powodu uszkodzeń spowodowanych siłami zewnętrznymi podczas instalacji, w tym podczas operacji zasypywania i przykrywania. Wady po instalacji zazwyczaj obejmują uszkodzenia przez termity, wnikanie wody w skrzynkach uziemiających, pogorszenie pierwotnych wad i penetrację wilgoci w punktach rozwidlenia przewodów uziemiających, co zmniejsza rezystancję izolacji. Niektóre wady pozostają nierozwiązane przez lata z powodu głębokiego zakopania lub złożonych warunków otoczenia, stwarzając znaczące zagrożenia dla bezpieczeństwa operacyjnego.
Napięcie wyjściowe 10kV urządzenia XHHD523L w pełni spełnia wymagania normy GB50150-2006 dotyczące testowania płaszcza kabla. Umożliwia szybką i dokładną identyfikację ukrytych wad w zewnętrznych płaszczach kabli wysokiego i bardzo wysokiego napięcia 10kV-500kV, jedno- i trójżyłowych, w tym uszkodzeń ziemnozwarciowych i warunków dużego prądu upływu. Ponadto, przeprowadza testy wytrzymałości napięciowej DC 5kV-10kV przez 1 minutę na zewnętrznych płaszczach kabli HDPE i PVC, co czyni go niezbędnym przyrządem dla działów utrzymania ruchu jednostek eksploatacyjnych 10kV-500kV, firm inżynieryjnych zajmujących się kablami bardzo wysokiego napięcia oraz różnych przedsiębiorstw inżynieryjnych zajmujących się przesyłem i transformacją energii.
Kluczowe cechy
Napięcie wyjściowe płynnie regulowane od 0 do 10kV dla wszechstronnych scenariuszy testowych
Częstotliwość wyjściowa regulowana od 0,4 Hz do 1 Hz z pełną konfigurowalnością zakresu
Wbudowane zabezpieczenie nadprądowe zapewnia bezpieczeństwo operatora i sprzętu
Przełączanie jednym przyciskiem między trybem lokalizacji a trybem testowania wytrzymałości napięciowej dla płynnego przepływu pracy
Czułość odbiornika jest w pełni regulowana dla optymalnego wykrywania sygnału w różnych warunkach terenowych
Częstotliwość sygnału regulowana w celu dopasowania do różnych charakterystyk kabla i warunków zakopania
Zintegrowane zabezpieczenie zerowe dla bezpiecznej pracy pod wysokim napięciem
Testowanie bez martwej strefy zapewnia pełne pokrycie wszystkich długości kabli, w tym uszkodzeń blisko końca

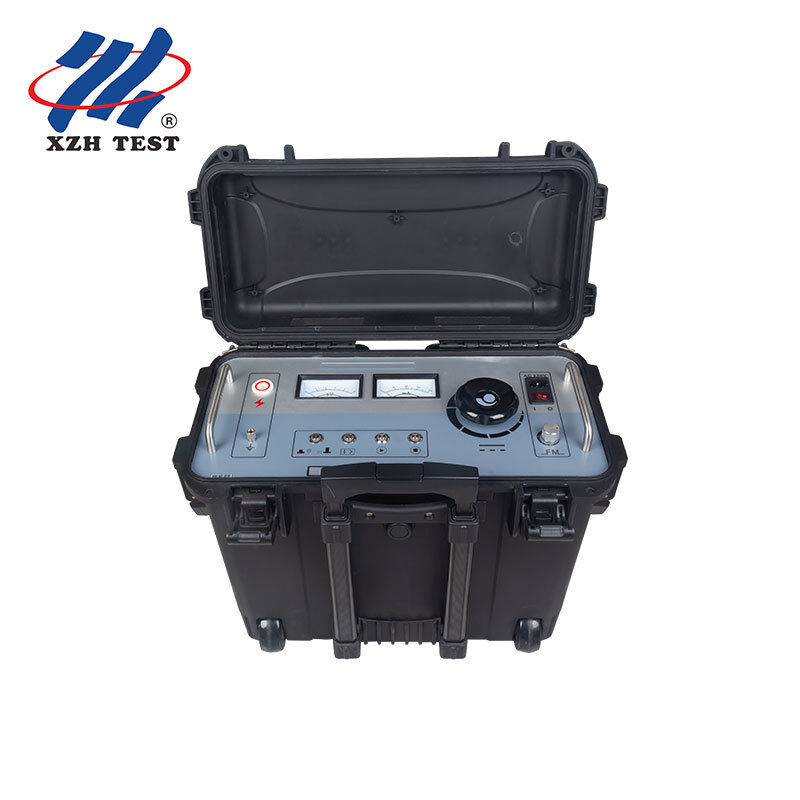

Zdjęcie produktu
Często zadawane pytania
P1: Jakie poziomy napięcia kabli może testować XHHD523L?
XHHD523L jest przeznaczony do testowania zewnętrznych płaszczy kabli wysokiego i bardzo wysokiego napięcia, jedno- i trójżyłowych, o napięciu od 10kV do 500kV. W pełni spełnia chiński standard krajowy GB50150-2006 i może przeprowadzać zarówno testy odbiorcze, jak i testy zapobiegawcze dla systemów kabli z połączeniami krzyżowymi.
P2: Jakie rodzaje uszkodzeń płaszcza kabla może wykryć to urządzenie?
XHHD523L może wykrywać szeroki zakres uszkodzeń zewnętrznych płaszczy kabli, w tym: uszkodzenia spowodowane siłami zewnętrznymi podczas układania kabla i zasypywania; uszkodzenia płaszczy HDPE przez termity; wnikanie wody w skrzynkach uziemiających; pogorszenie istniejących wad produkcyjnych; penetrację wilgoci zmniejszającą rezystancję izolacji w punktach rozwidlenia przewodów uziemiających; oraz uszkodzenia ziemnozwarciowe z dużym prądem upływu w systemach z połączeniami krzyżowymi.
P3: Jak działa funkcja przełączania jednym przyciskiem?
XHHD523L posiada dedykowany przełącznik jednym przyciskiem między trybem lokalizacji a trybem testowania wytrzymałości napięciowej DC. W trybie lokalizacji, wyjście fali prostokątnej umożliwia precyzyjne lokalizowanie uszkodzeń metodą napięcia krokowego. W trybie testowania wytrzymałości, dostarcza regulowane napięcie DC do 10kV w celu przeprowadzenia standardowych 1-minutowych testów wytrzymałości napięciowej na zewnętrznych płaszczach kabli HDPE i PVC, eliminując potrzebę przełączania między oddzielnymi przyrządami.
P4: Jakie jest znaczenie funkcji regulacji częstotliwości?
Regulowana częstotliwość wyjściowa (od 0,4 Hz do 1 Hz) pozwala operatorom na optymalizację sygnału fali prostokątnej dla różnych typów kabli, głębokości zakopania i warunków glebowych. Niższe częstotliwości przenikają głębiej i są bardziej odpowiednie dla głęboko zakopanych kabli, podczas gdy wyższe częstotliwości zapewniają szybszą reakcję w przypadku lokalizacji uszkodzeń płytko zakopanych kabli. Ta elastyczność znacznie poprawia dokładność wykrywania w różnych warunkach terenowych.
P5: Jaka jest dokładność lokalizacji XHHD523L?
XHHD523L osiąga dokładność lokalizacji od ±0,01% do ±0,03% długości kabla. Ten precyzyjny pomiar jest możliwy dzięki cyfrowemu systemowi wyświetlania i metodzie napięcia krokowego fali prostokątnej, która eliminuje martwe strefy zazwyczaj związane z tradycyjnymi metodami odbicia fali. Urządzenie utrzymuje pełną dokładność nawet w przypadku uszkodzeń blisko końców kabla i na krótkich odcinkach kabla.
P6: Czy XHHD523L nadaje się do użytku terenowego w trudnych warunkach?
Tak. XHHD523L jest zbudowany z obudowy ze stopu aluminium zapewniającej trwałość i odprowadzanie ciepła, i działa niezawodnie w szerokim zakresie temperatur od -20°C do 60°C. Moc wyjściowa 2kVA i standardowe zasilanie 220V sprawiają, że nadaje się do wdrożenia terenowego na stacjach transformatorowych, w wykopach kablowych i odległych miejscach instalacji. Regulacja czułości odbiornika dodatkowo kompensuje zmienne warunki sygnału terenowego.
P7: Jaka jest minimalna ilość zamówienia i czas dostawy?
Minimalna ilość zamówienia to 1 sztuka. Standardowy czas dostawy wynosi 7-15 dni roboczych. Każda jednostka jest bezpiecznie zapakowana w drewnianą skrzynię do bezpiecznego transportu międzynarodowego. Roczna zdolność produkcyjna wynosi 2000 sztuk, z terminami płatności T/T.
O XZH TEST
XZH TEST jest profesjonalnym producentem specjalizującym się w rozwiązaniach do wykrywania i diagnostyki uszkodzeń kabli dla przedsiębiorstw energetycznych, wykonawców elektrycznych i klientów przemysłowych na całym świecie. Dzięki zaawansowanym technologiom, w tym metodom mostka wysokiego napięcia, analizie TDR, technologii napięcia krokowego fali prostokątnej i inteligentnym systemom lokalizacji uszkodzeń, XZH TEST dostarcza niezawodny sprzęt, który pomaga inżynierom szybciej lokalizować uszkodzenia kabli i poprawiać niezawodność sieci energetycznych.
Skontaktuj się z nami już dziś, aby uzyskać niestandardowe rozwiązanie dopasowane do Twoich potrzeb w zakresie konserwacji kabli.
