Mobilne laboratorium testowe — wszystko, czego potrzebujesz, na kółkach
Operatorzy sieci energetycznychSzybko diagnozuj i lokalizuj uszkodzenia kabli na rozległych obszarach sieci bez powrotu do bazy
Firmy świadczące usługi testowaniaOferuj profesjonalną diagnostykę kabli na miejscu jako usługę z w pełni wyposażoną platformą mobilną
Duże zakłady przemysłoweDostosowana furgonetka testowa do konserwacji sieci kablowych w górnictwie, petrochemii i infrastrukturze
Produkt na zamówienie — dopasowany do Twoich wymagań dotyczących testowania kabli
Ten zamontowany na pojeździe system diagnostyki i lokalizacji uszkodzeń kabli jest budowany na zamówienie. Konfiguracja sprzętu, moduły testowe (diagnostyka uszkodzeń kabli, testowanie transformatorów, analiza wyłączników, monitorowanie wyładowań niezupełnych, pomiar strat dielektrycznych itp.), wybór pojazdu i układ wnętrza są dostosowywane do Twoich specyficznych potrzeb operacyjnych i budżetu. Skontaktuj się z nami ze swoimi wymaganiami, aby uzyskać spersonalizowaną propozycję konfiguracji.
Przegląd produktu

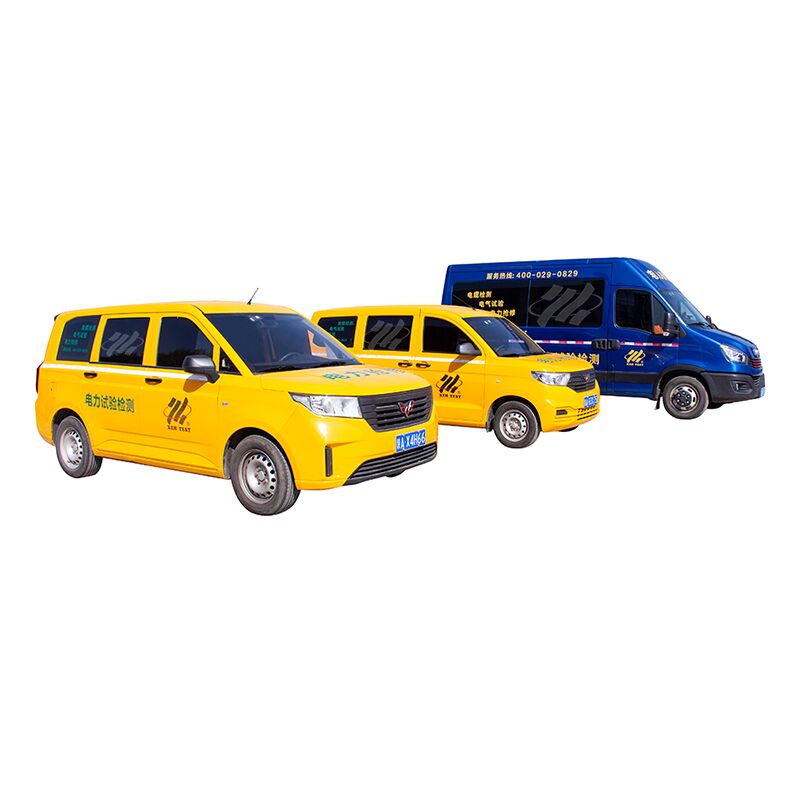

System diagnostyki i lokalizacji uszkodzeń kabli zamontowany na pojeździe XHGG555 V2.0 to w pełni spersonalizowane, wysoce zintegrowane mobilne laboratorium testowe, które łączy 12 specjalistycznych funkcji testowania i diagnostyki kabli w jednym pojeździe. W przeciwieństwie do pojedynczych przenośnych instrumentów, które muszą być transportowane, konfigurowane i obsługiwane oddzielnie, XHGG555 zapewnia gotową platformę mobilną, w której wszystkie systemy są trwale zainstalowane, połączone i gotowe do natychmiastowego wdrożenia w dowolnym miejscu w terenie.Oprócz podstawowego systemu diagnostyki uszkodzeń kabli, platforma XHGG555 może być dostosowana do integracji testowania transformatorów, testowania wyłączników i innych systemów diagnostyki wysokiego napięcia zgodnie z wymaganiami klienta. XZH TEST może dostarczyć kompletny pojazd lub dostosować system testowy do instalacji we własnym pojeździe klienta, biorąc pod uwagę wymiary przestrzeni wewnętrznej.Mobilna furgonetka testowa w porównaniu do pojedynczych przenośnych instrumentów:
Pojedyncze lokalizatory uszkodzeń kabli, jednostki TDR, generatory impulsów i mostki testowe służą każdemu specyficznej funkcji, ale muszą być przenoszone, podłączane i kalibrowane oddzielnie w każdym miejscu pracy — jest to czasochłonny proces, który wprowadza zmienność konfiguracji. XHGG555 integruje wszystkie 12 funkcji w trwale zainstalowany, wstępnie skalibrowany system z jednolitym interfejsem sterowania z ekranem dotykowym o przekątnej 15,6 cala. Jeden pojazd, jedno wdrożenie, jeden przepływ pracy — od wstępnej lokalizacji uszkodzenia po precyzyjne wskazanie i ostateczne przebicie kabla, wszystko wykonane na miejscu bez rozpakowywania pojedynczej walizki z instrumentem.
Skład jednostki systemowej — 12 zintegrowanych funkcjiGenerator impulsów wysokiego napięcia DC:
Powoduje wyładowanie łukowe w punkcie uszkodzenia kabla w celu inicjacji testu
- Odbicie fali bieżącej (TDR): Zgrubny pomiar wszystkich rodzajów uszkodzeń izolacji głównej kabla
- Synchronizacja akustyczno-magnetyczna: Precyzyjny pomiar i wskazanie uszkodzeń izolacji głównej kabla
- Lokalizator indukcji elektromagnetycznej: Dokładnie lokalizuje nieznane ścieżki kabli i głębokości zakopania
- Metoda mostkowa: Zgrubny pomiar uszkodzeń płaszcza zewnętrznego i uszkodzeń związanych z przenikaniem wody do izolacji głównej
- Metoda napięcia krokowego i prądu zaciskowego: Precyzyjna lokalizacja uszkodzeń płaszcza zewnętrznego
- Przepalanie ze stałą mocą: Redukuje uszkodzenia o ultra-wysokiej rezystancji do niskiej rezystancji w celu łatwiejszej lokalizacji
- Metoda kodowania + fazy: Identyfikacja wielu kabli wśród wiązek kabli
- Zdalnie sterowany przebijak kabla: Ostateczne destrukcyjne potwierdzenie — absolutnie gwarantuje bezpieczeństwo operatora przed cięciem
- Częstotliwość ultra-niska (0,1 Hz): Test wytrzymałości izolacji na napięcie i pomiar strat dielektrycznych
- Pomiar prawa Ohma: Test jakości rezystancji pętli kablowej
- Niezbędne narzędzia terenowe: Megomierz, przyrządy pomiarowe, narzędzia elektryczne — wszystko na pokładzie
- System sterowaniaWyświetlacz
15,6-calowy przemysłowy panel kolorowy TFT, podświetlenie LED
Rozdzielczość
1920 × 1080 Full HD, proporcje 16:9
Dotyk
Multi-Touch z powłoką antyrefleksyjną
System operacyjny
Windows
Interfejs
Graficzny interfejs użytkownika (GUI) z pokrętłem Jog Dial
Zarządzanie danymi
Uniwersalna baza danych + synchronizacja danych przez USB
Topologia
Wysoce zintegrowana cyfrowa platforma oprogramowania
Modułowość
Niezależne moduły — dodawaj/usuwaj funkcje swobodnie
Transformator separacyjny
5 kVA
Systemy bezpieczeństwa
Funkcja bezpieczeństwa
Specyfikacja
| Normy zgodności |
CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
| Rozładowanie i uziemienie |
Pojemność 72 kJ; stała czasowa rozładowania |
| < 1 sekundy (odpowiednik kondensatora 10 µF przy 120 kV DC) |
Monitorowanie stanu systemuMonitorowanie i wskazanie wszystkich podsystemów w czasie rzeczywistym |
| Uziemienie awaryjne |
Automatyczne natychmiastowe uziemienie po utracie zasilania |
| Blokady bezpieczeństwa |
Monitorowanie połączenia napięcia roboczego F-U; monitorowanie połączenia uziemienia roboczego F-Ohm |
| Sterowanie na panelu przednim |
Włącznik/wyłącznik zasilania, przełącznik blokady, przycisk zatrzymania awaryjnego, wskaźnik ciśnienia szczątkowego, przełącznik wysokiego napięcia |
| Monitorowanie styku drzwi |
Wykrywanie dostępu do pomieszczenia wysokiego napięcia z automatycznym wyłączeniem bezpieczeństwa |
| Ochrona wejścia zasilania |
Ochrona przed przepięciami, ochrona przed podnapięciem, wyłącznik różnicowoprądowy (RCD) |
| Kluczowe cechy |
12 w pełni zintegrowanych funkcji testowania w jednym pojeździe — pełna diagnostyka kabli bez rozpakowywania instrumentów |
Architektura modułowa — swobodne dodawanie lub usuwanie modułów funkcjonalnych; awaria pojedynczego modułu nie wpływa na inne
- 15,6-calowy przemysłowy ekran dotykowy Full HD z powłoką antyrefleksyjną i wielodotykiem do użytku w każdych warunkach pogodowych
- Interfejs GUI oparty na systemie Windows z intuicyjnym sterowaniem pokrętłem Jog Dial — minimalne wymagania szkoleniowe
- Kompleksowe bezpieczeństwo: CE, EN 61010, zatrzymanie awaryjne, monitorowanie styku drzwi, automatyczne uziemienie rozładowujące
- Konfigurowalna platforma — integracja testowania transformatorów, testowania wyłączników lub innych systemów diagnostyki HV
- Elastyczne opcje pojazdów — użyj naszego pojazdu lub zainstaluj w swoim istniejącym pojeździe flotowym
- Historie sukcesu
- XZH TEST z powodzeniem wdrożył zamontowany na pojeździe system XHGG555 dla przedsiębiorstw energetycznych i dostawców usług testowania. Poniżej znajdują się przykłady zrealizowanych instalacji. Możemy zainstalować system testowy w pojeździe, aby zapewnić kompletny, gotowy do użycia mobilny furgonetkę testową, lub możemy dostosować system do integracji z własnym pojazdem klienta, w oparciu o wymiary przestrzeni wewnętrznej.
Powyższy system obejmuje: generator impulsów wysokiego napięcia 8/16/32 kV, wstępny lokalizator uszkodzeń kabli z testem ARC, urządzenie mostkowe do przepalania wysokiego napięcia, lokalizator uszkodzeń płaszcza zewnętrznego kabla, urządzenie do testowania wytrzymałości na napięcie (80 kV) i pomiaru strat dielektrycznych o ultra-niskiej częstotliwości, mobilny precyzyjny lokalizator uszkodzeń kabli, kompleksowy tester ścieżki kabla, przebijak kabla i generator — wszystko trwale zainstalowane i połączone.
Często zadawane pytania
P1: Dla kogo przeznaczony jest XHGG555 i dlaczego warto wybrać system zamontowany na pojeździe?
XHGG555 jest przeznaczony dla operatorów sieci energetycznych, firm świadczących usługi testowania kabli oraz dużych zakładów przemysłowych (górnictwo, petrochemia, infrastruktura), które utrzymują rozległe sieci kablowe na szerokich obszarach geograficznych. System zamontowany na pojeździe eliminuje obciążenie logistyczne związane z transportem, rozpakowywaniem, podłączaniem i kalibracją poszczególnych instrumentów w każdym miejscu pracy. Dzięki trwale zainstalowanym i wstępnie skalibrowanym 12 funkcjom testowania, ekipy docierają na miejsce, podłączają się do kabla i natychmiast rozpoczynają testowanie — znacznie skracając czas diagnozy na uszkodzenie i maksymalizując dzienną przepustowość pracy.
P2: Czy XHGG555 można dostosować poza testowaniem uszkodzeń kabli?
Tak. Platforma XHGG555 opiera się na architekturze modułowej, która pozwala na integrację dodatkowych systemów testowych poza podstawowymi 12 funkcjami diagnostyki uszkodzeń kabli. Można zintegrować kompleksowe testowanie transformatorów, analizę wyłączników, monitorowanie wyładowań niezupełnych (za pomocą fali oscylacyjnej), pomiar strat dielektrycznych (za pomocą ultra-niskiej częstotliwości) i inne systemy diagnostyki wysokiego napięcia. Każdy moduł jest niezależny — funkcjonalność można dodawać lub usuwać bez wpływu na istniejące systemy. Skontaktuj się z XZH TEST ze swoimi specyficznymi wymaganiami, aby uzyskać spersonalizowaną konfigurację.
P3: Jakie funkcje bezpieczeństwa chronią operatorów podczas testowania wysokiego napięcia?
XHGG555 zawiera wiele warstw bezpieczeństwa: blokada bezpieczeństwa F-U monitoruje połączenia napięcia roboczego; blokada bezpieczeństwa F-Ohm monitoruje połączenia uziemienia roboczego; czujniki styku drzwi automatycznie wyłączają wysokie napięcie, jeśli dostęp do komory sprzętu zostanie uzyskany; przycisk zatrzymania awaryjnego i przełącznik blokady znajdują się na panelu przednim; wskaźnik ciśnienia szczątkowego pokazuje stan zgromadzonej energii; system rozładowania 72 kJ automatycznie uziemia zgromadzoną energię w ciągu 1 sekundy od utraty zasilania; transformator separacyjny (5 kVA) oddziela obwód pomiarowy od sieci; a RCD, ochrona przed przepięciami i podnapięciem stale monitorują wejście zasilania.
P4: Czy muszę kupić pojazd, czy system można zainstalować w moim istniejącym pojeździe?
Obie opcje są dostępne. XZH TEST może dostarczyć kompletne rozwiązanie typu "pod klucz", w tym pojazd ze wszystkimi systemami testowymi wstępnie zainstalowanymi, przetestowanymi i gotowymi do pracy. Alternatywnie, jeśli posiadasz istniejący pojazd flotowy z odpowiednią przestrzenią wewnętrzną, XZH TEST może zaprojektować i zainstalować system testowy, aby dopasować go do specyficznych wymiarów Twojego pojazdu. Ta elastyczność zapewnia, że rozwiązanie odpowiada Twoim wymaganiom operacyjnym i budżetowym. Skontaktuj się z nami ze specyfikacjami swojego pojazdu, aby uzyskać spersonalizowaną propozycję instalacji.
P5: Jaka jest minimalna ilość zamówienia i czas dostawy?
Minimalna ilość zamówienia to 1 sztuka. Czas dostawy wynosi 1-3 miesiące, w zależności od wymaganego poziomu personalizacji — standardowe konfiguracje diagnostyki uszkodzeń kabli są wysyłane szybciej, podczas gdy wysoce spersonalizowane integracje wielosystemowe wymagają dodatkowego czasu inżynieryjnego i montażowego. Każdy system jest pakowany do bezpiecznego transportu międzynarodowego. Roczna zdolność produkcyjna wynosi 2000 sztuk. Warunki płatności to T/T. Skontaktuj się z XZH TEST, aby uzyskać szczegółową wycenę opartą na Twoich specyficznych wymaganiach konfiguracyjnych.
O XZH TEST
XZH TEST jest profesjonalnym producentem specjalizującym się w rozwiązaniach do testowania kabli, wykrywania uszkodzeń i diagnostyki wysokiego napięcia dla przedsiębiorstw energetycznych, zakładów przemysłowych i firm świadczących usługi testowania na całym świecie. Od pojedynczych instrumentów przenośnych po w pełni zintegrowane systemy zamontowane na pojazdach, XZH TEST dostarcza innowacyjne, niezawodne i konfigurowalne rozwiązania dla najbardziej wymagających zastosowań w zakresie konserwacji sieci kablowych.
Skontaktuj się z nami już dziś, aby omówić swoje wymagania dotyczące mobilnego laboratorium testowego.
