W poniższym XHGG555 wprowadzono system diagnostyki i wykrywania usterek kabli pojazdu.Przerywacz i inne systemy wykrywania mogą być również dostosowane zgodnie z potrzebami klientaZapraszamy do kontaktu dla dalszych informacji.

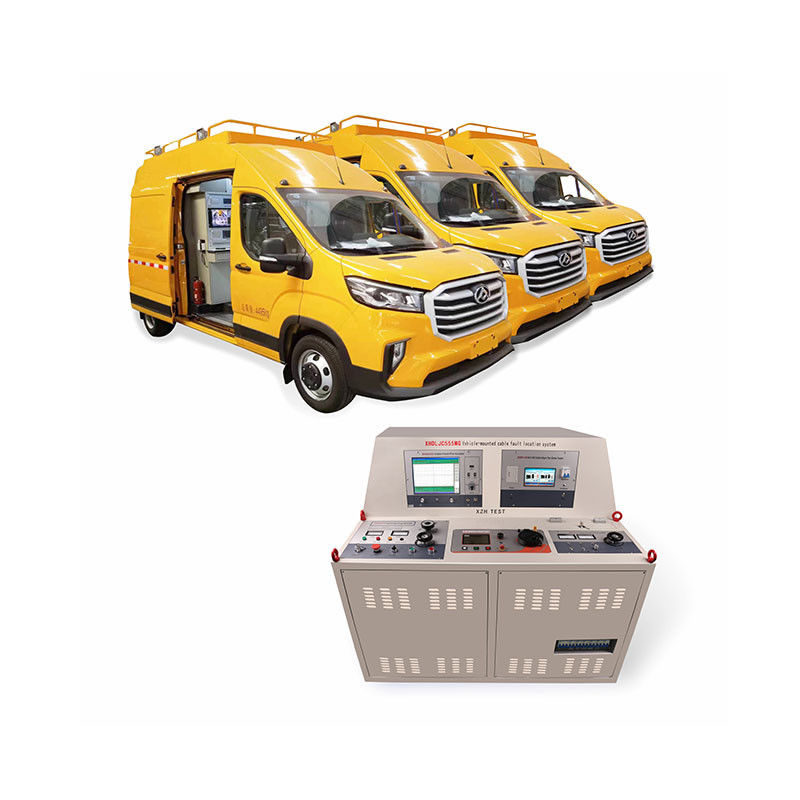

XHGG555 System diagnostyki i lokalizacji usterek kabli zamontowanych w pojeździe
Ogólne cechy
Topologia
Wysoce zintegrowany i wysoce zautomatyzowany cyfrowy oprogramowanie kablowe system lokalizacji usterek, z możliwością integracji rezonancji zmiennej częstotliwości,funkcje fali oscylacyjnej (rozładowania częściowego) i ultra niskiej częstotliwości (straty dielektryczne)
Modularność
Wszystkie jednostki badawcze są zaprojektowane w sposób stosunkowo niezależny i modułowy, a moduły funkcjonalne mogą być dodawane lub usuwane według woli; awaria jednej z funkcji nie wpłynie na korzystanie z innych funkcji.
Kontrola
Większość trybów pracy i funkcji systemu jest realizowana za pośrednictwem jednostki sterującej, a każdy moduł jednostki może być również obsługiwany indywidualnie.
Graficzny interfejs użytkownika: interfejs graficzny, bardziej intuicyjny i łatwy w obsłudze.
Działanie: Obrót i kliknięcie jednego przycisku na urządzeniu sterującym.
System: Windows
Zarządzanie danymi: Baza danych ogólna
Synchronizacja danych: Universal Serial Bus
Jednostka sterująca
Wyświetlacz: Panel kolorowy TFT klasy przemysłowej z podświetleniem LED
Przeciwświetlenie:
Wielotakowy:
Rozmiar LCD: 39,6 cm (15,6 cali)
Współczynnik widoku: 16:9
Rozdzielczość: 1920 x 1080 Full HD
Jasność: 450 cd/m2
Bezpieczeństwo
Dostosowalność
Zgodność z normą CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)
Urządzenia rozładowania i uziemienia: 72 kJ, równoważne energii przechowywanej w kondensatorze 10μF naładowanym do szybkiego ładowania prądu stałego 120 kV: stała czasu rozładowania < 1 sek
Status systemu: monitorowanie i wskazywanie w czasie rzeczywistym
Bezpieczeństwo wewnętrzne: natychmiastowe uziemienie w przypadku przerwy w dostawie prądu
F-U safety interlock: Monitoring połączenia napięcia roboczego (obwód wysokiego napięcia)
F-Ohm Safety Interlock: Monitoring operacyjny połączenia ziemskiego (obwód wysokiego napięcia)
Elementy zabezpieczające: panel przedni: włączenie/wyłączenie, przełącznik przycisku blokady, zatrzymanie awaryjne, światło wskazujące ciśnienie pozostałe, przełącznik wysokiego napięcia;
Jednostka sterująca: przycisk (skrój biegowy)
Urządzenia bezpieczeństwa: wskaźnik stanu uziemienia systemu, urządzenie zabezpieczające wejście zasilania, monitorowanie pomieszczenia wysokiego napięcia poprzez kontakt z drzwiami, zewnętrzne urządzenie bezpieczeństwa
Monitorowanie wejścia mocy: ochrona przed nad napięciem, ochrona przed niskim napięciem, urządzenie prądu pozostałego (RCD)
Definicja okablowania: W systemie znajduje się centralka
Transformator izolacyjny: 5kVA
Skład jednostki systemu
1Użyj prądu stałego lub impulsu wysokiego napięcia, aby punkt uszkodzenia kabla błyskał i rozładować
2Użyj zasady odbicia fali ruchomej do dokonania przybliżonego pomiaru wszystkich rodzajów głównych usterek izolacyjnych kabli
3Użyj metody synchronizacji akustycznej i magnetycznej do dokonania precyzyjnego pomiaru wszystkich rodzajów wad izolacji głównej kabla
4Użyj zasady indukcji elektromagnetycznej, aby dokładnie znaleźć nieznaną trasę i głębokość kabla.
5Użyj metody mostka do dokonania przybliżonego pomiaru wszystkich usterek zewnętrznych osłon i głównej izolacji (zwłaszcza usterek wchodzących w wodę)
6Użyj metody napięcia stopniowego i metody prądu zacisków, aby dokładnie zlokalizować usterkę zewnętrznej osłony
7. Użyj zasady stałej mocy, aby zmniejszyć opór ultra wysokiej awarii oporu
8. Użyj metody kodowania + metody fazy do identyfikacji wielu kabli
9Użyj metody zdalnego sterowania, aby potwierdzić ostateczne przebicie kabla (wreszcie, bezpieczeństwo osobiste jest absolutnie zagwarantowane)
10. Użyj ultra niskiej częstotliwości (0,1 Hz) do wykonania izolacji przetrwać test napięcia i test strat dielektrycznych na kablu
11Użyj prawa Ohma do pomiaru jakości kabla w cewce
12- niezbędne narzędzia i wyposażenie w miejscu badania wykrywania kabli (megohmmeter, przyrząd pomiarowy, narzędzia elektryka)
Niektóre historie sukcesu

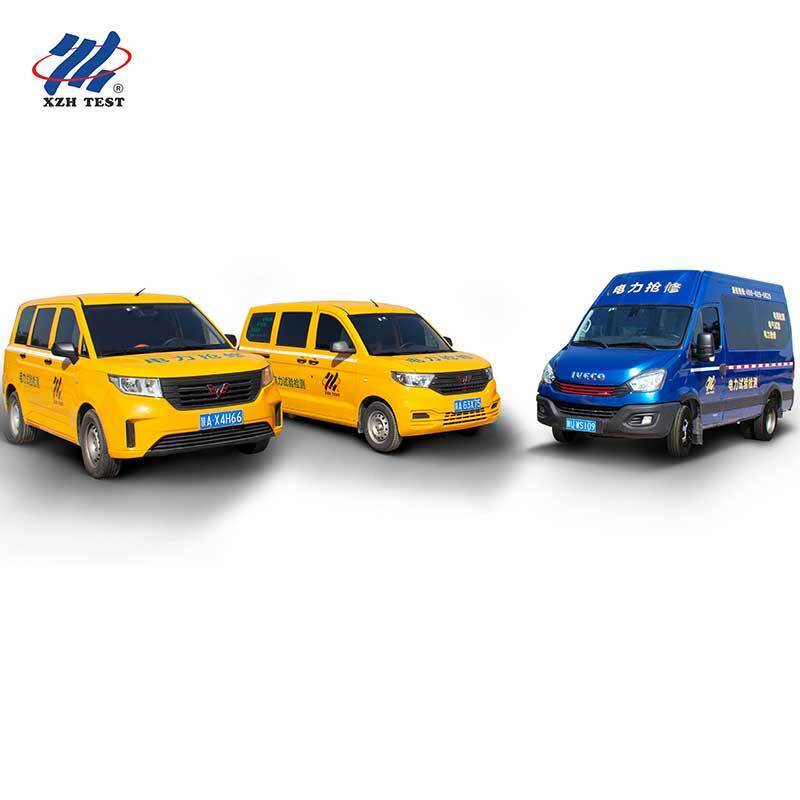

Możemy zainstalować system testowy w pojeździe testowym, aby zapewnić Ci kompletny pojazd, lub możemy dostosować system testowy dla Ciebie w oparciu o wymiary przestrzeni wewnętrznej własnego pojazdu testowego.
Powyższe systemy obejmują wysokonapięciowy generator impulsowy 8/16/32kV, lokalizator błędów kabla testowego ARC, wysokonapięciowy sprzęt mostkowy, lokalizator błędów zewnętrznej osłony kabla,urządzenia do badań strat dielektrycznych ultra niskiej częstotliwości, wytrzymającego napięcie (80 kV)Oprócz tego wyposażony jest również w mobilny lokalizator usterek kablowych, kompleksowy tester ścieżki kablowej, głośnik kablowy, generator itp.
