Jednofazowy analizator CT PT| XHTX201D

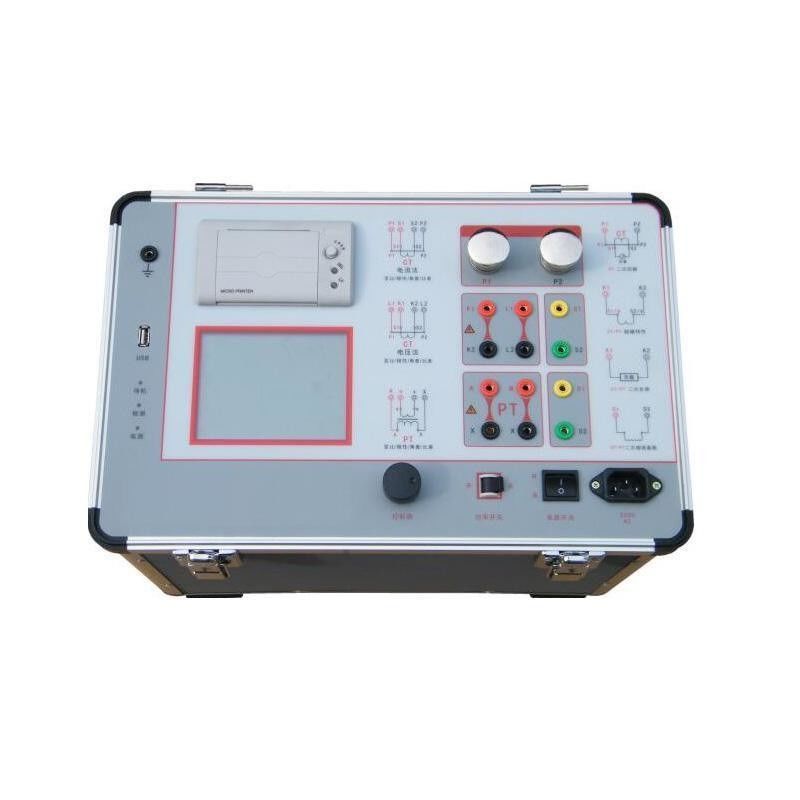

Jednofazowy analizator CT/PT XHTX201D to przenośny przyrząd terenowy przeznaczony do kompleksowego testowania przekładników prądowych (CT) i napięciowych (PT) klasy ochrony. Integrując charakterystykę wzbudzenia, współczynnik przekładni, biegunowość, krzywą błędów, obciążenie wtórne, rezystancję i testy wytrzymałości na napięcie przemienne w jednej kompaktowej jednostce, zastępuje on kilka przyrządów jednofunkcyjnych i dostarcza dokładnych, powtarzalnych wyników na stacjach elektroenergetycznych, rozdzielniach i w warsztatach.
Zastosowania i grupa docelowa: Zaprojektowany dla producentów CT/PT, laboratoriów testowania ochrony i pomiarów, ekip rozruchowych i konserwacyjnych stacji elektroenergetycznych oraz przedsiębiorstw energetycznych, które przeprowadzają fabryczne odbiory i okresowe weryfikacje terenowe jednofazowych przekładników prądowych i napięciowych klasy ochrony.
Kluczowe specyfikacje
| Parametr |
Specyfikacja |
| Zasilanie operacyjne |
AC220V±20V, 50/60Hz |
| Kształt fali wyjściowej urządzenia |
Fala sinusoidalna |
| Napięcie wyjściowe charakterystyki wzbudzenia |
0~2500V |
| Prąd wyjściowy wzbudzenia |
0~20A |
| Prąd wyjściowy testu przekładni |
0~1000A |
| Zakres pomiaru przekładni CT |
25000A/5A, 5000A/1A |
| Zakres pomiaru przekładni PT |
≤500kV |
| Zakres obciążenia wtórnego |
≤1000VA |
| Zakres pomiaru rezystancji |
0.1~300Ω |
| Limit błędu |
0.5% (0.2%×odczyt + 0.3%×zakres) |
| Temperatura pracy |
-10°C do +40°C |
| Wilgotność względna |
≤90% RH |
| Wysokość n.p.m. |
≤1000m |
| Wymiary całkowite |
400 × 200 × 260 mm |
| Waga |
23 kg |
Zaawansowane funkcje
Jedno urządzenie obejmuje wzbudzenie CT i PT, przekładnię i biegunowość, krzywą błędów 5% i 10%, rozmagnesowanie, obciążenie wtórne, rezystancję i testy wytrzymałości na napięcie przemienne o częstotliwości sieciowej
Automatyczne rysowanie krzywej magnesowania z inteligentnym obliczaniem punktu kolankowego (przegięcia)
Automatycznie generuje krzywe błędów 5% i 10% i ocenia kwalifikację uzwojenia zabezpieczającego zgodnie z GB1207 / GB1208
Duży ekran LCD z graficznym wyświetlaniem przebiegów i inteligentnym kontrolerem obrotowym
Wbudowana miniaturowa drukarka termiczna do drukowania wyników testów w terenie
Eksport danych na dysk USB z oprogramowaniem komputerowym do generowania dokumentów Word i raportów A4
Przechowuje do 3000 rekordów testowych, które można odzyskać według numeru rekordu i daty zapisu
Kontrola obwodu wtórnego i testy wytrzymałości na napięcie przemienne o częstotliwości sieciowej (AC hipot) z automatyczną ochroną przed nadmiernym prądem upływu
Kompaktowa, wytrzymała i lekka konstrukcja poniżej 23 kg, idealna do użytku w terenie i w laboratorium
XHTX201D zapewnia inżynierom ochrony niezawodną, kompleksową platformę do odbioru i okresowych testów jednofazowych CT i PT, poprawiając efektywność testowania przy jednoczesnym zapewnieniu dokładności ochrony przekaźnikowej i pomiarów.
Scenariusze zastosowań
Fabryczne testy odbiorcze (FAT) i rutynowe testy jednofazowych jednostek CT i PT klasy ochrony
Testy rozruchowe i odbiorowe nowych stacji elektroenergetycznych, rozdzielni i przemysłowych systemów zasilania
Okresowe / zapobiegawcze testy konserwacyjne pracujących transformatorów pomiarowych
Weryfikacja ciągłości obwodu wtórnego i obciążenia (zasobności) przed uruchomieniem zabezpieczeń przekaźnikowych
Rozwiązywanie problemów w terenie związanych z nasyceniem, błędem przekładni, biegunowością i punktem kolankowym
Laboratoria kalibracji i testowania wymagające dokładnego pomiaru wzbudzenia i przekładni
FAQ
P1: Dla kogo przeznaczony jest jednofazowy analizator CT/PT XHTX201D?
Jest przeznaczony dla producentów CT/PT, laboratoriów testowania ochrony i pomiarów, ekip rozruchowych i konserwacyjnych stacji elektroenergetycznych oraz przedsiębiorstw energetycznych, które przeprowadzają fabryczne i okresowe weryfikacje terenowe jednofazowych przekładników prądowych i napięciowych klasy ochrony.
P2: Jakie testy może przeprowadzić XHTX201D?
W jednej jednostce przeprowadza testy charakterystyki wzbudzenia CT/PT, przekładni i biegunowości, krzywej błędów 5% i 10%, rozmagnesowania, obciążenia wtórnego (zasobności), rezystancji uzwojeń, kontroli obwodu wtórnego i testów wytrzymałości na napięcie przemienne o częstotliwości sieciowej (hipot AC).
P3: Jakie są główne zakresy pomiarowe i dokładność XHTX201D?
Wyjście wzbudzenia 0~2500V / 0~20A, wyjście testu przekładni 0~1000A, przekładnia CT do 25000A/5A (5000A/1A), przekładnia PT do 500kV, obciążenie wtórne do 1000VA, rezystancja 0.1~300Ω, z limitem błędu 0.5% (0.2%×odczyt + 0.3%×zakres).
P4: Czy XHTX201D obsługuje przechowywanie danych i generowanie raportów?
Tak. Przechowuje do 3000 rekordów testowych, obsługuje eksport danych na dysk USB i łączy się z oprogramowaniem komputerowym w celu generowania dokumentów Word i drukowania raportów testowych A4, podczas gdy wbudowana miniaturowa drukarka umożliwia drukowanie na miejscu bezpośrednio z terenu.
P5: Dlaczego warto wybrać XHTX201D zamiast konwencjonalnych testerów jednofunkcyjnych?
Konsoliduje testy wzbudzenia, przekładni, krzywej błędów, obciążenia, rezystancji i hipot w jednej wytrzymałej, przenośnej jednostce ważącej poniżej 23 kg, automatycznie rysuje krzywe i wykresy błędów oraz jest zgodny z GB1207 / GB1208, oszczędzając czas i koszty zarówno w testach terenowych, jak i laboratoryjnych.
