Wyposażone w:Inżynierowie systemów kabelów HV, specjalistów ds. skrzyżowania połączeń
Podstawowa wartość:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
W przypadku kabli wysokiego napięcia z pojedynczym rdzeniem o napięciu 110 kV i wyższym, metalowa osłona działa zarówno jako tarcza elektrostatyczna, jak i ścieżka powrotnej prądu uszkodzonego.te osłony są skonfigurowane w układach połączonych poprzez skrzynki łączące w regularnych odstępach czasu wzdłuż trasy kablowej, zazwyczaj co 500-1000 metrów w trakcie pełnego cyklu transpozycjiKażda skrzynka łącza trzyfazowe osłony w określonym układzie obrotowym, z zainstalowanymi ograniczaczami napięcia prądowego (SVL) w celu ochrony izolacji osłony podczas przejściowych zdarzeń przeciążenia.
Ten system połączeń krzyżowych stwarza wyjątkowe wyzwanie testowe: osłona nie jest pojedynczym ciągłym przewodnikiem od końca do końca,ale segmentowana sieć połączona poprzez zakopane skrzynki łącza/Wykrucie osłony w dowolnym miejscu w sieci, /czy to na zewnętrznej płaszczyźnie kabla, czy wewnątrz skrzynki łącza,lub przez SVL, może powodować wprowadzające w błąd wyniki badań, gdy są one mierzone wyłącznie z końcówek kablaXHHD523L rozwiązuje ten problem, zapewniając zarówno odporność DC, jak i zdolność do identyfikacji, że istnieje wada osłony,i zdolność określania napięcia stopniowego w celu dokładnego zlokalizowania miejsca w sieci połączonej krzyżowo, w którym znajduje się wada.
| Profil użytkownika | Zapewniono im pomoc w krytycznej sytuacji |
|---|---|
| Zarządzający aktywami przesyłowymi | Zarządzanie portfelem obwodów kablowych o napięciu 110-500 kV w wielu podstawach. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| Wykonawcy zlecający EPC | Badanie przekazywania nowo zainstalowanych systemów kablowych zgodnie z GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Inżynierowie systemów połączeń krzyżowych | Diagnozowanie integralności skrzynki łączności i SVL na obwodach kablowych w eksploatacji poprzez wstrzykiwanie sygnałów testowych do określonych segmentów osłony i pomiar odpowiedzi,XHHD523L pomaga odróżnić prawdziwy defekt zewnętrznej kurtki od zdegradowanego SVL lub podłączonego do wody pudełka ¢ dwa problemy z bardzo różnymi strategiami naprawy. |
| Zespoły EPC ds. energii odnawialnej | Duże farmy słoneczne i lądowania morskich kabli wiatrowych obejmują kilometry zakopanych układów kolektorów 33-220 kV.Wykryte i naprawione przed terminem przekazania projektu muszą być uszkodzenia osłony wprowadzone podczas układania lub wypełniania kabliJednoszytkowe przełączanie trybu XHHD523L pozwala zespołowi uruchamiającemu przenieść się z testu wytrzymałościowego do lokalizacji usterki bez dokonywania konfiguracji ustawienia testu. |
| Parametry | Specyfikacja |
|---|---|
| Moc wejściowa | AC 220V ±10%, 50Hz ±2Hz |
| Napięcie wyjściowe | 010 kV prądu stałego (falę kwadratową, ustawialną w trybie ciągłym) |
| Prąd wyjściowy | 0 ‰ 200 mA |
| Pojemność produkcji | 2 kVA |
| Zakres częstotliwości | 0.2 Hz 5 Hz (stale regulowane w trybie lokalizacji) |
| Przystosowane kable | Kable prądowe jednojadrowe i trójjadrowe o napięciu 10 kV/500 kV |
| Tryby testowania | Zlokalizowanie usterek ( napięcie stopniowe) / odporność prądu stałego |
| Zgodne standardy | GB50150-2006 (badanie przeniesienia zewnętrznej osłony kabla i badania zapobiegawcze), wymagania badania układu połączeń międzyprzewodnikowych |
| Ochrona bezpieczeństwa | Zablokowanie startu w pozycji zerowej, automatyczne rozładowywanie przy zatrzymaniu (HV automatycznie spada do zera), ochrona przed prądem/przespieniem/przewyższoną temperaturą, przełącznik ochrony przed prądem z niebieskim wskaźnikiem LED |
| Wyświetlacz | Podwójne analogowe liczniki (woltomierze kV + amperomierze mA) ️ w czasie rzeczywistym, jednoznaczne odczyty we wszystkich warunkach oświetleniowych |
| Wymiary opakowania | 64 * 42 * 70 cm |
| Waga brutto | 48 kg |
| Marka / pochodzenie | XZH TEST / Xi'an, Shaanxi, Chiny |
| Certyfikacja | CE, ISO |
| Kontrola odbiornika | Funkcja |
|---|---|
| Mikroamperometr | Wskazuje wielkość sygnału i biegunowość. kierunek odchylenia igły potwierdza, czy operator zbliża się lub przekroczył punkt usterki podczas badania napięcia stopniowego |
| Wprowadzenie sygnału | Akceptuje podłączenie z podstawu ramy A (metoda stopniowego napięcia) lub zacisk odbiorcy (indukcyjne śledzenie sygnału dla powierzchni asfaltowanych) |
| Zerowa korekta | Kalibruje linię odniesienia w trybie I (tryb wzmocniony) w celu stałego wykrywania usterek w środowiskach o słabym sygnale, takich jak głęboko zakopane kable lub warunki gleby o wysokiej odporności |
| Dostosowanie wrażliwości | Sterowanie amplitudy sygnału wejściowego |
| Przełącznik trybu (I / 0 / II) | Tryb I:Tryb wzmocniony dla słabych sygnałów (podtrzymuje się ramę A + zacisk).Tryb II:Tryb bezpośredni dla silnych sygnałów (tylko A-frame, omija wzmacniacz wewnętrzny).0:Pozycja wyłączenia |
Zalety pola W przeciwieństwie do lokalizatorów usterek kablowych opartych na TDR, które mają martwą strefę pomiarową w pobliżu terminala testowego, metoda stopniowego napięcia XHHD523L ma zerowe ślepe pole. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

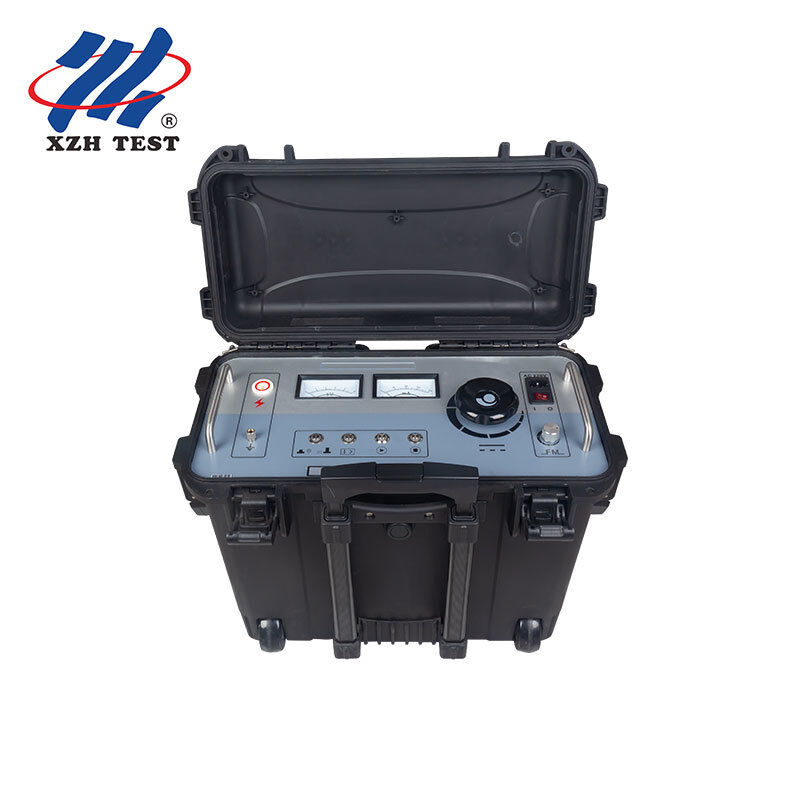

Panel przedni XHHD523L jest rozmieszczony w przepływie roboczym od lewej do prawej strony, minimalizując błąd operatora podczas wdrażania w terenie:
W przypadku zarządcy aktywów przesyłowych odpowiedzialnego za dziesiątki lub setki kilometrów obwodów kablowych o napięciu 110-500 kV,Dane dotyczące stanu obudowy nie są tylko wynikiem badania to główny wskaźnik przyszłych kosztów utrzymania. Kabel z uszkodzoną osłoną jest odliczany do korozji ekranu, ewentualnej awarii ekranu i ewentualnej przymusowej awarii.
