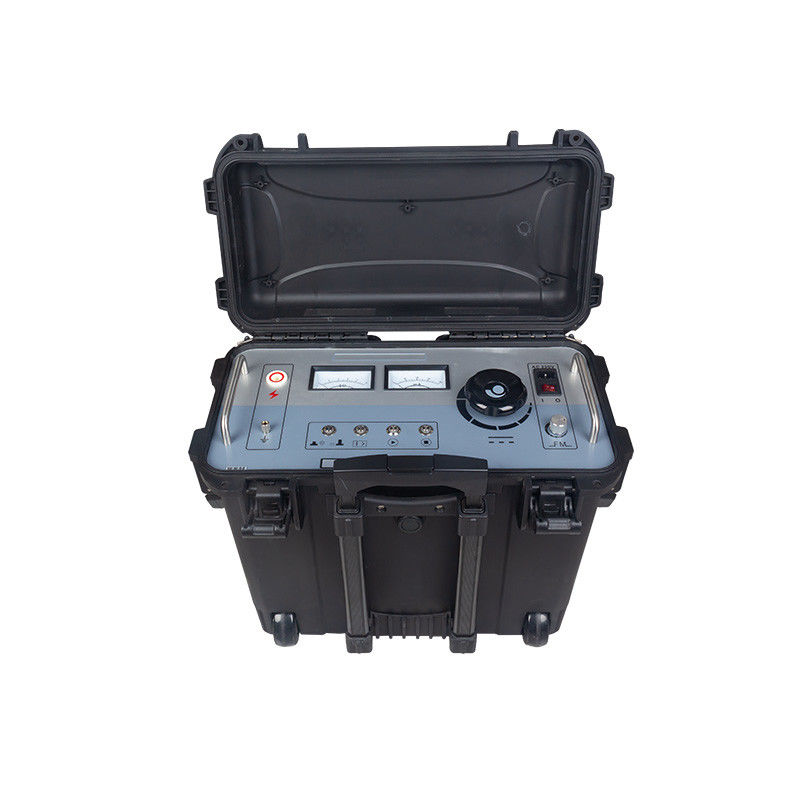

Przenośny lokalizator punktów usterki podłogowego kabla HV

Wraz z pełnym wdrożeniem transformacji sieci miejskiej wiele biur energetycznych, podmiotów budowlanych, a nawet jednostek projektowych po raz pierwszy napotkało kable XLPE o napięciu 110 kV.Z powodu ograniczeń czasowych i niewystarczającego doświadczenia, wiele kabli nie zdało testu napięcia (10kV/ 1min).

Obecnie większość obudowy zewnętrznej wykonana jest z materiału obudowy HDPE, który przeszedł w fabryce test napięcia DC 25kV/5min, a prąd wycieku jest tak niski, jak dziesiątki μA.Dlatego, większość wad po układzie powstaje z powodu uszkodzeń spowodowanych siłą zewnętrzną podczas układania, w tym wypełnienia i pokrycia gleby.woda w pudełku uziemienia; pogorszenie pierwotnej wady; wniknięcie wilgoci w rozwidlaną część drutu uziemienia zmniejsza odporność izolacyjną itp.,Czasami dlatego, że kabel jest pochowany zbyt głęboko lub okoliczne warunki są skomplikowane., więc jest bardzo trudne do zlokalizowania, a niektóre wady nie mogą być rozwiązane po wielu latach, pozostawiając ukryte zagrożenia dla operacji.

napięcie wyjściowe wykrywającego usterki zewnętrznej osłony kabla wysokonapięciowego wynosi 10 KV lub mniej,w tym badanie przeniesienia obudowy zewnętrznej kabla oraz badanie zapobiegawcze odpowiednie dla systemów połączeń krzyżowych oraz lokalizacja usterki obudowy zewnętrznej kabla.

Szybko i precyzyjnie wykrywać ukryte zagrożenia10kV-500kVKable wysokonapięciowe i ultrawysokonapięciowe o pojedynczym rdzeniu i trójrdzeniuuszkodzenia uziemienia obudowy zewnętrznej i duże prądy wyciekuJednocześnie może wykonywać 5kV-10kV na zewnętrznych osłonach kabli polietylenowych i poliwinylochlorurowych o wysokiej gęstości,1 Minutę próby napięcia prądu stałegojest specjalnym urządzeniem niezbędnym do konserwacji urządzeń kablowych jednojądrowych i trójjądrowych jednostek obsługujących kable wysokonapięciowe i ultrawysokonapięciowe o pojemności 10kv-500kv,przedsiębiorstwa zajmujące się inżynierią kabli ultrawysokiego napięcia, oraz różnych firm inżynierskich zajmujących się transmisją i transformacją energii.

Główne cechy

1 z funkcją automatycznej ochrony przed prądem, napięciem i przegrzaniem;

2 Jest bezpieczniejszy i bardziej niezawodny dzięki ochronie przed zerowym uruchomieniem;

3 Unikalna konstrukcja samoburkowa, dopóki wysokonapięciowe wyjście jest odcięte, samo wysokonapięcie będzie zerowe;

4 z wyświetlaczem licznika prądu i napięcia z podwójnym wskaźnikiem, intuicyjnym i jasnym;

5. Jedno-klucz przełącznik między trybem pozycjonowania i wytrzymać trybu napięcia, który jest wygodny i szybki;

6 Nie ma ślepej plamy w zakresie badań;

7. czułość odbiornika jest regulowana, co jest wygodniejsze do pozycjonowania;

8 Funkcja przełącznika zabezpieczającego przed prądem, tryb napięcia stałego i tryb pozycjonowania są wygodne w obsłudze.

Dane techniczne

1 Napięcie wejściowe: 220 V (± 10%), 50 Hz (± 2 Hz);

2 Napięcie wyjściowe: 0 ~ 10kV (fala kwadratowa) regulowane;

3 Prąd wyjściowy: 0 ‰ 200 mA;

4 Pojemność wyjściowa: 2kVA;

5 Regulowanie częstotliwości: Min: 0,2 Hz, Max: 5 Hz (zakres regulowany).

Skład instrumentu

1 Wykrywacz usterek zewnętrznej osłony kabla: urządzenie do lokalizacji usterek lub badania napięcia;

2 Wielkiego napięcia przewód łączący: połączyć wysokonapięciowy koniec wyjścia hosta i jądro kabla poddawanego badaniu;

3 Prąd napędowy: działający prąd napędowy urządzenia;

4 Odbiornik: jednostka odbierająca sygnał w momencie zlokalizowania usterki;

5 bezpiecznik: stosuje się bezpiecznik 8A, bezpiecznik zapasowy systemu zasilania AC220V;

6 Drut uziemiony: drut uziemiony przyrządu;

7 Klamka odbiornika: klamka odbiornika;

8 Podstawa: stosowana w metodzie napięcia stopniowego.

Wykaz opakowań

Wprowadzenie interfejsu operacyjnego

①Wysoko napięcie wyjściowe: dedykowany terminal wyjściowy wysokiego napięcia prądu stałego;

②Voltometr: wysokonapięciowe napięcie wyjściowe wskazujące kV-meter;

③Amperometr: prąd wyjściowy wskazujący licznik mA;

④Włącznik bezpiecznika: miejsce, w którym zainstalowany jest bezpiecznik systemu zasilania 220VAC;

⑤gniazdo zasilania: zasilanie robocze przyrządu, port podłączenia 220VAC;

⑥Przełącznik zasilania: "Przesunięcie I" wykorzystuje zasilanie AC220V do zasilania systemu; "Przesunięcie 0" wyłącza się;

⑦regulacja częstotliwości w trybie pozycjonowania: regulacja częstotliwości wyjścia impulsu w trybie pozycjonowania;

⑧Ustawienie napięcia: po uruchomieniu urządzenia należy najpierw obrócić guzik w kierunku przeciwwskazowym do końca.a następnie dostosować w kierunku ruchu wskazówek zegara, aby zwiększyć wysokie napięcie wyjściowe z małego do dużego, i ustawić w kierunku przeciwwskazowym, aby wysokie napięcie wyjściowe zmniejszyło się z dużego do małego;

⑨Przycisk zatrzymania wysokiego napięcia: po zakończeniu badania lub w przypadku wystąpienia nieprawidłowości naciśnij ten przycisk w celu wyłączenia wysokiego napięcia, światło wysokiego napięcia zostanie wyłączone,światło przycisku zatrzymania będzie włączone, aby wskazać, że istnieje wysoki napięcie wyjściowe, a jeśli jest wyłączony, oznacza to, że nie ma wyjścia wysokiego napięcia;

⑩Przycisk startowy wysokiego napięcia: gdy światło przycisku startowego jest włączone, oznacza to, że napięcie wyjściowe jest w pozycji zerowej.Jeśli światło przycisku startu nie jest włączone po włączeniu przełącznika zasilania, ustawić przycisk regulacji napięcia w kierunku przeciwwskazowym do momentu włączenia światła.

⑪Przełącznik zabezpieczający przed prądem: gdy niebieskie światło jest włączone, zabezpieczenie przed prądem jest włączone, a gdy niebieskie światło jest wyłączone, zabezpieczenie przed prądem jest wyłączone.

⑫przycisk przełącznika pozycji/funkcji napięcia oporu: gdy światło czerwone jest włączone, jest to funkcja napięcia oporu, a gdy światło zielone jest włączone, jest to funkcja pozycjonowania;

⑬kolumna uziemienia: punkt uziemienia przyrządu, ochrona bezpieczeństwa;

1Mikroamperiometr: wskazuje wielkość i kierunek sygnału

2. sygnał: interfejs wejściowy sygnału służy do podłączenia ramy A lub zacisku odbiornego;

3. Zerowa regulacja: podstawa odniesienia sygnału regulacyjnego w trybie "I"; nie działa w trybie "II";

4. regulowanie: regulowanie amplitudy sygnału wejściowego;

5. Przełącznik biegów: "0" oznacza stan wyłączenia;

"I" plik może być stosowany w trybie badań napięcia stopniowego i trybie badań zacisku przyjmującego;

Jest odpowiedni dla środowiska badawczego o słabym sygnale wejściowym (z układem wzmacniającym wewnątrz);

Zmianę biegów można stosować tylko w trybie badania napięcia stopniowego.

Jest odpowiedni dla środowiska badawczego o silnym sygnale wejściowym (bez obwodu wzmacniacza wewnątrz);

Badanie na miejscu
