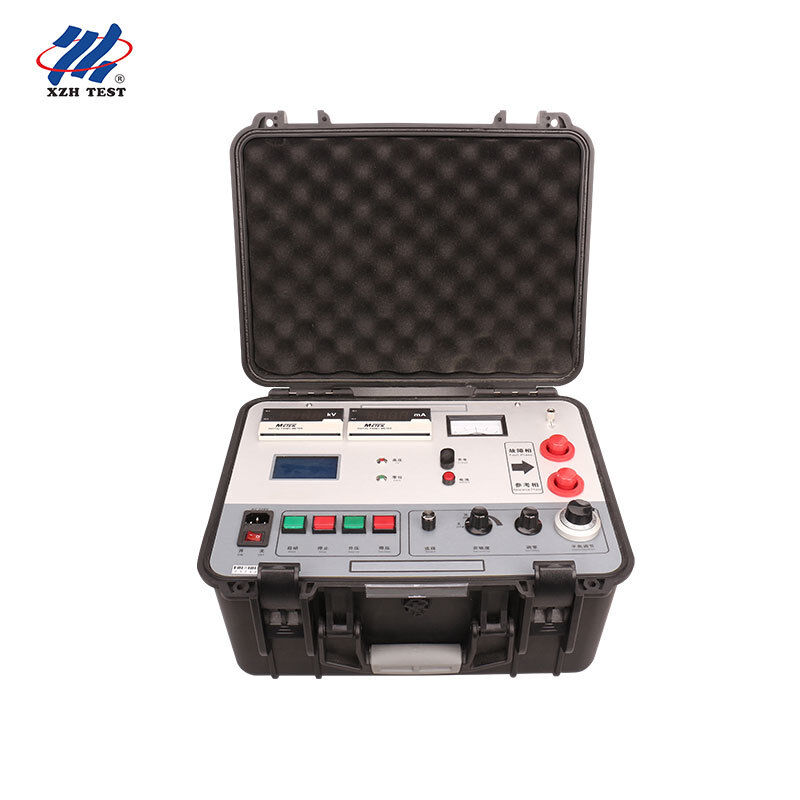

Lokalizator uszkodzeń izolacji kabla Murray Bridge XHHG521A 7500V Wysoka precyzja Brak martwej strefy do testowania krótkich kabli

Lokalizatory uszkodzeń kabli typu Time Domain Reflectometer (TDR) działają poprzez wysyłanie impulsu wzdłuż kabla i mierzenie czasu potrzebnego na powrót odbicia od punktu uszkodzenia. Metoda ta działa dobrze w przypadku uszkodzeń środkowych, ale ma inherentne ograniczenie: impuls nadawczy musi fizycznie dotrzeć do uszkodzenia i wrócić, zanim będzie można dokonać pomiaru. Gdy uszkodzenie znajduje się w odległości kilku metrów od końca testowego lub na krótkim kablu o długości zaledwie kilkudziesięciu metrów, impuls powrotny dociera, zanim odbiornik TDR odzyska sprawność po początkowym nadaniu — tworząc martwą strefę pomiarową znaną jako martwa strefa.

XHHG521A całkowicie eliminuje to ograniczenie. Oparty na zasadzie mostka Murraya — precyzyjnego mostka rezystancyjnego pracującego pod wysokim potencjałem — mierzy rezystancję uszkodzenia proporcjonalnie do znanego odniesienia, a nie czas propagacji. Nie ma minimalnej długości kabla, martwej strefy ani niejednoznaczności w pobliżu zakończeń kabla.

1. Konfiguracja mostka: XHHG521A tworzy zbalansowany mostek Wheatstone z dwoma ramionami — jedno zawierające badany kabel (uszkodzona faza plus ścieżka powrotna), a drugie zawierające precyzyjnie skalibrowany potencjometr. Mostek jest zasilany wysokim potencjałem (do 7500V), aby rozbić uszkodzenia o wysokiej rezystancji na mierzalne stany przewodzenia
2. Regulacja balansu: Operator reguluje prąd wyjściowy (zalecane 5–40 mA) dla optymalnej czułości galwanometru, a następnie zmienia potencjometr, aż galwanometr wskaże zerowanie — wskazując, że mostek jest zbalansowany. W stanie balansu stosunek rezystancji po stronie potencjometru jest równy stosunkowi rezystancji uszkodzonego odcinka kabla do ścieżki powrotnej
3. Automatyczne obliczanie: Po zbalansowaniu mikrokontroler przelicza stosunek potencjometru na odległość do uszkodzenia, korzystając z wcześniej wprowadzonej długości kabla. Wynik jest wyświetlany bezpośrednio — bez ręcznych obliczeń, bez interpretacji przebiegów
4. Dlaczego 7500V ma znaczenie: Uszkodzenia płaszcza kabli zakopanych często objawiają się jako ścieżki upływu o wysokiej rezystancji — od 10 kΩ do kilku MΩ. Napięcie bez obciążenia 7500V jest wystarczające do rozbicia tych rezystancji na stabilne przewodzenie przy prądzie balansu 5–40 mA, umożliwiając dokładne zbalansowanie mostka nawet w przypadku uszkodzeń, które dla niskonapięciowego omomierza wydają się być obwodem otwartym
5. Pomiar czteropunktowy: XHHG521A wykorzystuje topologię pomiaru Kelvina (czteroprzewodowego) za pośrednictwem swojego dwużyłowego kabla wysokiego napięcia — ścieżki pomiaru napięcia i przenoszenia prądu są rozdzielone w instrumencie, eliminując rezystancję przewodów, która w przeciwnym razie wprowadzałaby błędy systematyczne w konwencjonalnym dwuprzewodowym mostku

• Panel sterowania niskiego potencjału: Wszystkie sterowniki operatora, wyświetlacze i interfejs potencjometru znajdują się na potencjale masy. Źródło WN i obwód mostka są umieszczone w oddzielnej izolowanej komorze — operator nigdy nie dotyka żadnej powierzchni pod podwyższonym potencjałem
• Ochrona pozycji zerowej: Wysokie napięcie nie może być załączone, chyba że regulator napięcia jest ustawiony na minimalną wartość — zapobiega przypadkowemu załączeniu przy pełnej mocy wyjściowej
• Zintegrowana walizka ochronna: Źródło wysokiego napięcia i mostek są umieszczone w jednej przenośnej obudowie ochronnej przeznaczonej do transportu w terenie. Brak odsłoniętych przewodów WN lub oddzielnych modułów do połączenia na miejscu
• Regulowane wyjście: Napięcie jest regulowane przez elektryczny regulator sterowany przyciskami z transformatorem typu R — płynna, bezstopniowa regulacja od zera do 7500V. Po zakończeniu pomiaru balansu należy zmniejszyć napięcie do zera i bezpiecznie odłączyć

1. Izolacja i weryfikacja: Odłącz kabel od całego sprzętu na obu końcach. Zweryfikuj uszkodzoną fazę za pomocą testera rezystancji izolacji — potwierdź wartość rezystancji, aby pomóc ustawić odpowiedni prąd mostka
2. Podłącz mostek: Podłącz dwużyłowy kabel WN XHHG521A: jedną żyłę do uszkodzonego przewodu, drugą do ścieżki powrotnej (zdrowa faza lub pancerz kabla). Podłącz masę instrumentu do uziemienia stacji
3. Wprowadź długość kabla: Wprowadź całkowitą długość kabla w metrach za pomocą elementów sterujących na panelu przednim. Instrument przechowuje tę wartość do automatycznego obliczania odległości
4. Zasilanie i balansowanie: Zwiększ napięcie, aż uszkodzenie będzie przewodzić ze stabilnym prądem (zalecane 5–40 mA). Dostosuj potencjometr, aż galwanometr wskaże zerowanie — instrument automatycznie obliczy i wyświetli odległość do uszkodzenia
5. Odłącz zasilanie i zweryfikuj: Zmniejsz napięcie do zera, odłącz i zapisz wynik. W przypadku krytycznych pomiarów zweryfikuj z przeciwnego końca kabla — dwie odczyty odległości powinny sumować się do całkowitej długości kabla
