Lokalizator usterek kablowych
>
Lokalizator usterek kabli 500kV XHHD523L do testowania usterek kabli 10kV-500kV HV i określania usterek w ziemi

Lokalizator usterek kabli 500kV XHHD523L do testowania usterek kabli 10kV-500kV HV i określania usterek w ziemi

Szczegóły produktu:
Place of Origin: Xi'an, Shaanxi, China
Nazwa handlowa: XZH TEST
Orzecznictwo: CE/ISO
Model Number: XHHD523L
Szczegółowe informacje
Place of Origin:
Xi'an, Shaanxi, China
Nazwa handlowa:
XZH TEST
Orzecznictwo:
CE/ISO
Model Number:
XHHD523L
Napięcie wejściowe:
220 V (±10%), 50 Hz (±2 Hz)
Napięcie wyjściowe:
Regulacja w zakresie 0 ~ 10 kV (fala prostokątna).
Prąd wyjściowy:
0 ~ 200 mA
Pojemność wyjściowa:
2kVA
Kolor:
Czarny
Waga brutto:
48 kg
Wymiary opakowania:
64*42*70cm
Podkreślić:

High Light

Podkreślić:

Wykrywacz usterek w obudowie kable 500 kV

,

Wykrywanie usterek podłoża zewnętrznego HV

,

Wskaźnik kablu napędowego

Trading Information
Minimum Order Quantity:
1 unit
Cena:
Price Negotiable
Packaging Details:
Wooden case
Delivery Time:
5-8 work days
Payment Terms:
T/T
Supply Ability:
500 units/month
Opis produktu
500kV lokalizator usterek kablowych XHHD523L Model: XHHD523L 10kV 500kV

Wyposażone w:Zespoły ds. uruchomienia kabli HV, dział utrzymania kabli użytkowych, wykonawcy inżynierii kabli, personel badający podstawę

Podstawowa wartość:Wykrywanie, lokalizacja i weryfikacja usterek izolacyjnych obudowy zewnętrznej kabli prądowych jedno- i trzyrodkowych o napięciu od 10kV do 500kV .

Problem z osłoną kabli

Na wysokonapięciowych kablach zasilania XLPE o napięciu 110 kV i wyższym, zewnętrzna osłona jest pierwszą linią obrony.Produkowane z materiału HDPE i przetestowane w fabryce przy prądzie stałym 25kV/5min przy prądach wycieku tak niskich jak dziesiątki mikroamperiJednakże, gdy kabel zostanie włożony w ziemię, rzeczywistość staje się bardziej zniszczona przez uszkodzenia w trakcie montażu, penetrację termitów po latach pracy,Wpływ wody do skrzynek uziemienia, a obciążenia mechaniczne w złączach trójrozdzielających stopniowo pogarszają integralność osłony.

Gdy obudowa ulega awarii, metalowy ekran jest narażony na wilgoć, co powoduje korozję, a ostatecznie rozpad ekranu.Tradycyjne metody lokalizacji usterek ‡ zaprojektowane do wykrywania usterek przewodnika do przewodnika lub przewodnika do gruntu ‡ nie mogą wiarygodnie wykryć tych usterek obudowy do gruntuXHHD523L jest specjalnie zaprojektowany, aby wypełnić tę lukę, dostarczając kontrolowane impulsy wysokiego napięcia do warstwy osłony i precyzyjnie lokalizując punkt wycieku za pomocą metody stopniowego napięcia.


Kto potrzebuje XHHD523L?
Profil użytkownika Scenariusz zastosowania
Inżynierowie ds. uruchamiania kabli HV Weryfikacja integralności osłony po zainstalowaniu przed podłączeniem nowych obwodów kablowych o napięciu 110-500 kV. GB50150-2006 wymaga badań odporności prądu stałego na zewnętrzne osłony przed przyjęciem przekazania.
Zespoły ds. konserwacji kabli użytkowych Coroczne badania zapobiegawcze obudowy kabli w eksploatacji.
Specjaliści ds. badań błędów Zlokalizowanie usterek w położeniu osłony na zakopanych kablach, gdzie usterka może być kilka lat stara, głęboko zakopana,lub otoczone złożonymi warunkami glebowymi przypadki, w których próbne wykopaliska są zbyt kosztowne.
Wykonawcy budowy i instalacji Sprawdzanie stanu osłony bezpośrednio po układzie kable i przed wypełnieniem, gdy uszkodzenie instalacji jest nadal dostępne do naprawy.

Podwójne tryby pracy
Tryb wykrywania błędów 0-10kV wyjście fali kwadratowej z regulowaną częstotliwością (0,2Hz-5Hz).i podążać stopniowy gradient napięcia do dokładnego punktu usterkiZielony wskaźnik potwierdza aktywny tryb lokalizacji.
Tryb testowania stałego prądu Kontynuacyjna moc stałego prądu do 10kV / 200mA w przypadku kontroli napięcia wytrzymałości osłony zgodnie z GB50150-2006..Jednorazowy przełącznik między trybami bez ponownego podłączenia kabli.

Dlaczego to ma znaczenie w terenie:Inżynier kończy test wytrzymałości 10kV/1min na nowym obwodzie 110kV i wyciek prądu.,Naciskają jeden przycisk, przechodzą do trybu lokalizacji, uruchamiają ramę A i identyfikują wadę, będąc na miejscu.


Specyfikacje techniczne
Parametry Specyfikacja
Moc wejściowa AC 220V ±10%, 50Hz ±2Hz
Napięcie wyjściowe 010 kV prądu stałego (falę kwadratową, regulowalną)
Prąd wyjściowy 0 ‰ 200 mA
Pojemność produkcji 2 kVA
Zakres częstotliwości 0.2Hz 5Hz (stale regulowane w trybie lokalizacji)
Zastosowany zasięg kabli Kable zasilania HV/EHV jedno- i trzyrodkowe o napięciu 10 kV ̇ 500 kV
Zgodność z normą badania GB50150-2006 (przekazywanie zewnętrznej osłony kabla i badania zapobiegawcze), badania układów połączeń krzyżowych
Ochrona bezpieczeństwa Zablokowanie startu w pozycji zerowej, automatyczne rozładowywanie przy zatrzymaniu (HV spada do zera, gdy wyjście jest odcięte), przełącznik ochrony przed prądem, ochrona przed nad napięciem, ochrona przed nadciśnieniem
Wyświetlacz Podwójne analogowe liczniki kV voltmeter + mA ammeter, intuicyjne monitorowanie w czasie rzeczywistym
Tryby działania Zlokalizowanie usterek ( napięcie stopniowe) / odporność prądu stałego (przełączanie jednego klawisza z wskaźnikami trybu LED)
Wymiary opakowania 64 × 42 × 70 cm
Waga brutto 48 kg
Marka / pochodzenie XZH TEST / Xi'an, Shaanxi, Chiny
Certyfikacja CE

System odbiornika  Precyzyjne wykrywanie na powierzchni

XHHD523L zawiera dedykowaną jednostkę odbiornicę przeznaczoną do dwóch metod wykrywania:

Metoda napięcia stopniowego (ramy A)

Podstaw A-ramy jest rozmieszczany wzdłuż trasy kablowej w regularnych odstępach czasu.Odbiornik mierzy gradient napięcia pomiędzy dwoma sondami naziemnymi ‡ zmianę amplitudy sygnału i biegunowości, gdy operator przechodzi nad punktem awarii, określając defekt osłony w promieniu do metrów na powierzchni.

Metoda zacisków odbiorników

W celu wykrywania trasy kablowej i wstępnej lokalizacji usterki obudowy w obszarach, w których wprowadzenie sondy naziemnej jest niepraktyczne (powierzchnie asfaltowane, tereny skaliste), zacisk odbiornikowy łączy się indukcyjnie z kablem,wykrywanie zmienności siły sygnału wskazujących na strefę usterki.

Kontrola odbiornika Funkcja
Mikroamperometr Wskazuje wielkość sygnału i biegunowość. kierunek odchylenia igły potwierdza zbliżenie się lub przekroczenie punktu usterki.
Wprowadzenie sygnału Port podłączający do ramy A lub zacisków odbiornika
Zerowa korekta Kalibruje linię odniesienia w trybie I (tryb wzmocniony dla słabych sygnałów)
Głowica regulacyjna Sterowanie amplitudą sygnału wejściowego
Przełącznik trybu Tryb I:Tryb wzmocniony dla środowisk słabego sygnału (ramy A + zacisk).Tryb II:Tryb bezpośredni dla silnych środowisk sygnałowych (tylko A-frame, bez wewnętrznego wzmacniacza).0:Wyłącz

Osiem wbudowanych zabezpieczeń
  1. Zamykanie zerowego startu:Wysokie napięcie nie może być podłączone do energii, chyba że przycisk regulacji napięcia jest w pełni przeciwnym kierunku wskazówek zegara.Przycisk uruchomienia świeci tylko w przypadku potwierdzenia pozycji zerowej, zapobiegając przypadkowemu pobraniu energii przy wysokim napięciu
  2. Automatyczne samowyładowanie:Gdy wysokonapięciowe wyjście zostaje zakończone, albo przyciskem Stop lub przerwą zasilania, obwód wewnętrzny automatycznie odprowadza pozostały ładunek do zera.
  3. Ochrona przed prądem:Dedykowany przełącznik zabezpieczający przed prądem z niebieskim wskaźnikiem LED. Po włączeniu system automatycznie uruchamia się, jeśli prąd wyjściowy przekracza bezpieczny próg
  4. Ochrona przed prądem:Wewnętrzne przyciski napięcia uniemożliwiają przekroczenie maksymalnej mocy 10 kV w dowolnych warunkach pracy
  5. Ochrona przed nadciśnieniem:Czujnik termiczny monitoruje temperaturę wewnętrzną i wyłącza wyjście HV, jeśli przekroczone są bezpieczne limity pracy
  6. Ogrodzenie uziemione:Kolumna uziemienia przyrządu musi być podłączona do ziemia stacji przed uruchomieniem. Zapewnia zweryfikowane odniesienie bezpieczeństwa dla wszystkich układów ochrony wewnętrznej.
  7. Podwójne monitorowanie analogiczne:Niezależne liczniki kV i mA zapewniają bezwarunkowe odczyty w czasie rzeczywistym bez opóźnienia cyfrowego wyświetlania lub niejednoznaczności w jasnym świetle słonecznym
  8. 8A bezpiecznik systemu:Dostępne bezpieczniki tylnej części zapewniają ostateczną ochronę przed prądem nadprzewodowym dla obwodu wejściowego AC

Co zawiera
Składnik Opis

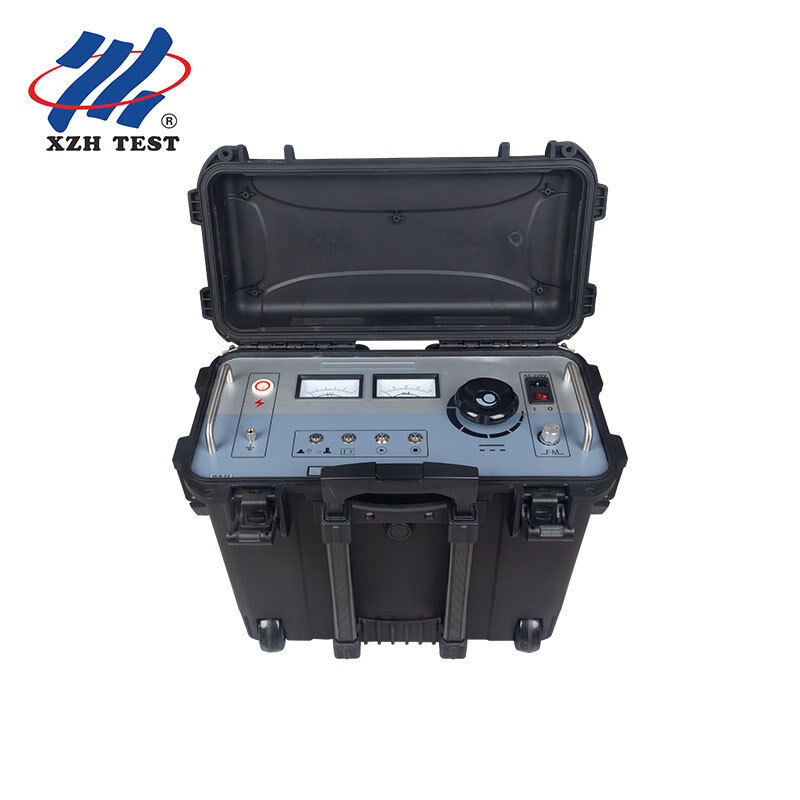

Jednostka główna (lokalizator usterek w osłonie) Instrument gospodarza z generatorem fal kwadratowych 0-10 kV, selektorem dwustronnym, dwustronnymi licznikami i systemami bezpieczeństwa
Kabel podłączający wysokiego napięcia Łączy główny terminal wyjściowy HV z poddawaną badaniu obudową kabla
Jednostka odbiornicza Przenośny odbiornik z miernikiem mikroampera, regulacją czułości i działaniem w podwójnym trybie (I/II)
Podstawki o ramie A W przypadku metody stopniowego napięcia wskazywania usterki ̇ dwie sondy naziemne z kalibrowaną odległością
Klampa odbiornicza Klempa indukcyjna do śledzenia kabli i wstępnej lokalizacji strefy uszkodzenia na powierzchniach asfaltowanych
Przewód zasilający Kabel zasilania przyrządów AC 220V
Drut uziemiony Bezpieczeństwo przyrządów
Zabezpieczenie zapasowe 8A bezpiecznik zapasowy do układu wejściowego AC

Standardowy przepływ pracy badawczy
  1. Ocena izolacji osłony:Podłącz główną jednostkę do osłony kabla. Wybierz tryb DC Resist (czerwony wskaźnik). Wprowadź 10kV prądu stałego i monitorować miernik mA
  2. Potwierdzenie błędu:Jeśli prąd wycieku jest podwyższony, osłona ma usterkę.
  3. Przełącznik trybu:Naciśnij przycisk przełączania trybu
  4. Wskazanie napięcia stopniowegoMikroamperometr odbiornika wyświetla wzrost siły sygnału zbliżającego się do usterki, odwrócenie igły, gdy ją przechodzisz,i null w dokładnym miejscu usterki
  5. Znak i naprawa:Wykopaliska jest zazwyczaj dostępna w obrębie docelowego wykopaliska o długości 1 metra w porównaniu z dziesiątkami metrów wykopaliska bez uprzedniej lokalizacji
  6. Kontrola po naprawie:Po naprawie osłony, powtórzyć próbę odporności prądu stałego, aby potwierdzić przywrócenie integralności osłony przed ponownym uruchomieniem kabla

Środki ostrożności
  • Tylko wykwalifikowany personel badawczy wysokiego napięcia może obsługiwać ten instrument.
  • Zawsze podłączyć kolumnę uziemienia do zweryfikowanej ziemi stacji przed zasilanie
  • Przed naciśnięciem "Start" przycisk regulacji napięcia musi być w pełni ustawiony w kierunku przeciwnym do ruchu wskazówek zegara (pozycja zerowa, przycisk uruchomienia włączony)
  • Nie dotykaj końcówek wyjściowych HV, kabli podłączeniowych ani osłony kabla, gdy wskaźnik HV jest aktywny
  • Naciśnij przycisk Stop natychmiast, jeśli wykryje się nieprawidłowe odczyty licznika, dźwięki łukowe lub nietypowe zapachy
  • Po zatrzymaniu wyjścia HV, sprawdź, czy woltometr odczytuje zero przed odłączeniem jakichkolwiek kabli
