XHSB505B Identyfikator kabla

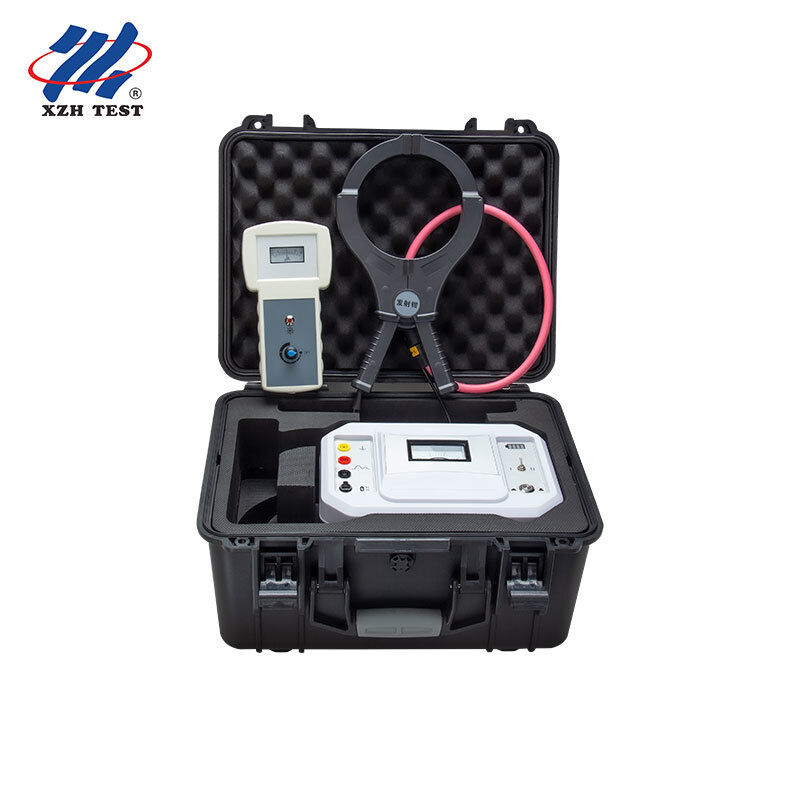

Identyfikator kabli jest specjalnie zaprojektowany dla inżynierów kabli mocy i pracowników przemysłu energetycznego w celu rozwiązania problemów z identyfikacją kabli.Jego zasada działania polega na tym, że nadajnik emituje regularne sygnały impulsowe nałożone na kabel, który ma być zidentyfikowany, generując sygnały indukowane zgodne z sygnałem przesyłanym wzdłuż kabla.liczba impulsów i biegunowość wyświetlane na odbiornikuProdukt ten posiada zarówno funkcje identyfikacji kabli aktywnych, jak i funkcje identyfikacji kabli bezenergetycznych,spełnienie wielu potrzeb w zakresie identyfikacji kabli na placach budowy elektroenergetykiSkłada się z nadajnika, zacisku nadającego, odbiornika i elastycznego zacisku odbiornika.
Aplikacje i odbiorcy docelowi:Zaprojektowany dla inżynierów kabli elektrycznych i pracowników przemysłu energetycznego, którzy muszą zidentyfikować cele kabli w okopach wielokablowych, kanałach i taczkach kablowych podczas budowy energii,prace konserwacyjne i naprawcze, obsługujący zarówno identyfikację w trybie aktywnym, jak i bezenergetyczną.
Kluczowe cechy
- Identyfikacja kabli na żywo i identyfikacja kabli bez energii w jednym przyrządzie, spełniające wymagania wielu lokalizacji.
- Nadajnik emituje sygnały impulsowe o częstotliwości 800 Hz z wybieralnym poziomem I (145 V) i poziomem II (240 V) oraz prądem wyjściowym 0 ~ 10 A.
- Wbudowana bateria litowa o dużej pojemności (12,6V 5200mAh) z ponad 4 godzinami ciągłej pracy, ochrona przed zwarciem, ochrona przed przegrzaniem i wskazanie poziomu baterii.
- Przenośna konstrukcja obudowy ABS; wskaźnik amperometru waha się regularnie, a światło mocy miga dynamicznie podczas przesyłania sygnałów.
- Przekazywanie sygnałów za pomocą zacisków z φ105 mm parami otwierającymi szczękę na kabel docelowy z wskazaniem kierunku;elastyczna zaciska odbiórcza (cewka Rogowskiego) o średnicy wewnętrznej około 200 mm, dopasowana do grubych kabli lub nieregularnych przewodników.
- Odbiornik z 3,2-calowym kolorowym ekranem LCD, szybkim mikroprocesorem i precyzyjnym algorytmem, wyświetlającym amplitudę sygnału, liczbę impulsów, biegunowość i wyniki wykrywania w czasie rzeczywistym.
- Funkcja kalibracji sygnału: gdy amplituda, liczba impulsów i biegunowość są zgodne, pasek stanu wyświetla "Kabel docelowy"; w przeciwnym razie "Kabel nie docelowy".
- 1 ~ 8 poziom dostosowania wzrostu, pomiar bez kontaktu, bezpieczny i szybki.
Specyfikacje techniczne
Przekaźnik
| Parametry |
Specyfikacja |
| Funkcja |
Wysyła specjalny sygnał impulsowy, wskaźnik stanu wyjścia, wskaźnik baterii, ochronę przed przegrzaniem, ochronę przed zwarciem |
| Zasilanie |
12.6V 5200mAh akumulator litowy o dużej pojemności, ponad 4 godziny ciągłej pracy |
| Tryb wyjścia |
Bezpośrednie połączenie do identyfikacji bezenergetycznej; sprzęgło z zaciskiem nadawczym do identyfikacji w trybie aktywnym |
| Częstotliwość emisji |
Sygnał pulsowy 800 Hz |
| Okres pulsu |
20,75 sztuk na grupę |
| Napięcie wyjściowe |
Poziom I: 145V; Poziom II: 240V (±10%) |
| Prąd wyjściowy |
0 ~ 10A (średnia chwilowa, ±10%) |
| Wytyczne dotyczące badań |
Czerwone i czarne przewody do zacisku aligatora, po 1,5 m |
| Rozmiar zacisku przenośnego |
320 × 180 × 35 mm, szczęka φ105 mm, kabel 3m |
| Wielkość nadajnika |
268 × 193 × 100 mm |
| Temperatura pracy |
-20 °C ~ 55 °C |
| Warunki przechowywania |
-20 °C ~ 40 °C, ≤95% RH, brak kondensacji |
| Ładowarka |
12Ładowarka prądu stałego 0,6 V 1 A |
Odbiornik
| Parametry |
Specyfikacja |
| Funkcja |
Identyfikacja kabli na żywo, identyfikacja kabli bez prądu |
| Zasilanie |
7.4V 2200mAh ładowalna bateria litowa, 5 godzin ciągłej pracy |
| Wyświetlacz |
3Ekran LCD kolorowy o pojemności 0,2 cala |
| Kalibracja sygnału |
Kalibruje sygnał przesyłany; wzrost zablokowany po kalibracji, ponowna kalibracja dla różnych kabli |
| Rozpoznanie kierunku |
Ściskacz nadający, przyjmujący i sygnał załadowany muszą być w tym samym kierunku |
| Wynik identyfikacji |
Amplituda, liczba impulsu i bieguność wyświetlają "√" a pasek stanu wyświetla "Cel Kabel" |
| Zakres wykrywania |
Wykorzystanie energii elektrycznej: 0 Ω ~ 2,5kΩ; aktywność: 0 Ω ~ 20 Ω |
| Zdobądź dostosowanie |
1 ~ 8 poziomów regulowanych |
| Elastyczna zaciska odbiórcza |
Rogowski coil, ołowiu około 2 m, średnica wewnętrzna około 200 mm |
| Wielkość odbiornika |
240 × 100 × 36 mm |
| Temperatura pracy |
-20 °C ~ 55 °C, RH poniżej 80% |
| Ładowarka |
8Ładowarka 4V 1A |
Częste pytania
P1: Dla kogo jest zaprojektowany ten identyfikator kabla?
Jest on przeznaczony dla inżynierów kablowych i pracowników branży elektroenergetycznej, którzy muszą zidentyfikować cele kablowe w okopach, kanałach i taczkach kablowych podczas budowy energii,prace konserwacyjne i naprawcze.
P2: Czy jest w stanie zidentyfikować kable zarówno w warunkach aktywności, jak i bezenergii?
Tak, obsługuje zarówno identyfikację kabli podłączonych do sieci (trójrodkowe ocieplone kable za pomocą sprzężenia zacisku nadającego) jak i identyfikację kabli bez prądu (bezpośrednie połączenie),obejmujące wiele wymagań dotyczących lokalizacji.
P3: Jakie są główne specyfikacje wyjściowe nadajnika?
Nadajnik emituje sygnały impulsowe 800 Hz z wybieralnym poziomem I (145V) i poziomem II (240V), prąd wyjściowy od 0 do 10A, zasilany przez 12A.Akumulator z napędem 6V 5200 mAh do pracy ciągłej przez ponad 4 godziny.
P4: Jak potwierdził cel kablu?
Jeżeli amplituda, liczba impulsów i biegunowość pasują do sygnału kalibrowanego, odbiornik wyświetla "√" dla wszystkich trzech sygnałów i wyświetla na pasku stanu sygnał "Kabel docelowy";Kable nie docelowe wykazują "×" i "Kabel nie docelowy".
P5: Czym ten identyfikator kabli różni się od konwencjonalnego testerka kabli?
Łączy w sobie elastyczny zacisk odbiorczy (cewka Rogowskiego, średnica wewnętrzna około 200 mm) dla grubych lub nieregularnych kabli, metodę wykrywania kierunku impulsu 800 Hz, regulację wzrostu z poziomu 1 do 8,i przenośny konstrukcja obudowy ABS z ochroną przed zwarciem i przegrzaniem.
