| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHHD530M |
XHHD530M to profesjonalny przyrząd do wykrywania uszkodzeń kabli podziemnych, przeznaczony dla przedsiębiorstw energetycznych, działów nadawczych i telekomunikacyjnych, zakładów przemysłowych oraz zespołów konserwacyjnych ds. elektryfikacji obszarów wiejskich. Jest on specjalnie zaprojektowany do lokalizowania kabli podziemnych – w tym kabli bezpośrednio zakopanych, opancerzonych – i dokładnego identyfikowania ich uszkodzeń przy minimalnych pracach ziemnych.
Przyrząd wykrywa kierunek kabla, precyzyjne położenie pod ziemią, przybliżoną głębokość zakopania oraz różne rodzaje uszkodzeń, w tym uszkodzenia upływu do ziemi i przerwy żyły. Działa niezawodnie w różnych warunkach terenowych – na polach ryżowych, drogach cementowych, nawierzchniach z cegieł i kamienia, drogach asfaltowych, a nawet w kablach wbudowanych w ściany budynków. Można również testować naziemne kable i przewody wodoodporne przy użyciu odpowiednich metod detekcji.

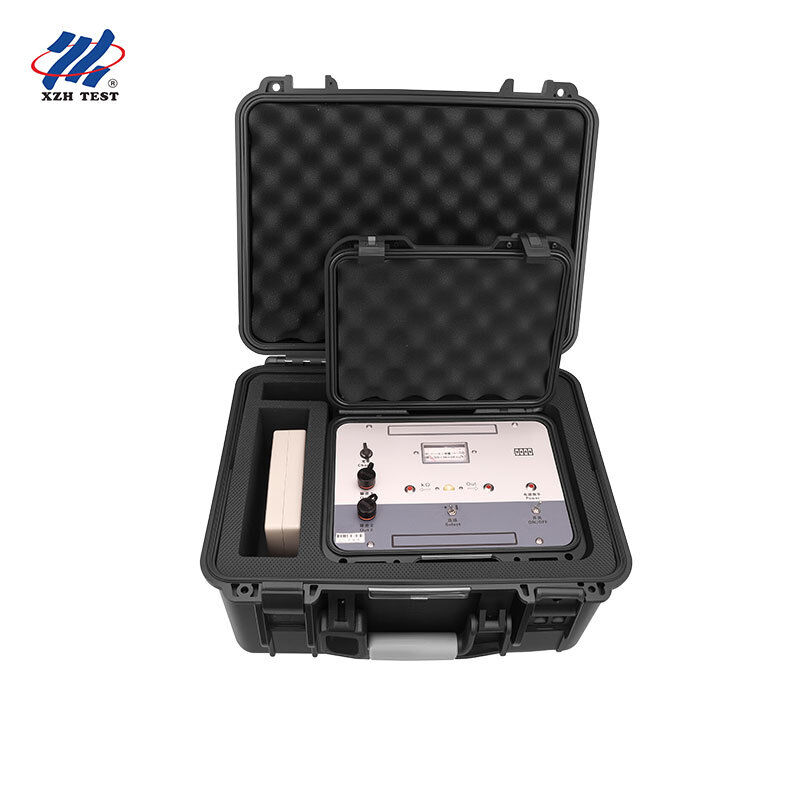

System składa się z nadajnika sygnału, odbiornika sygnału, sondy, prętów wbijanych i akcesoriów połączeniowych. Zarówno nadajnik, jak i odbiornik są kompaktowe, zoptymalizowane strukturalnie i estetycznie dopracowane. Przyrząd wyróżnia się wysoką czułością, doskonałą odpornością na zakłócenia dzięki zsynchronizowanej wskazówce akustyczno-miernikowej, wygodną obsługą przez jednego operatora oraz szybką i dokładną lokalizacją punktu uszkodzenia.
| Detekcja dwumodułowa Łączy metodę indukcyjną (odbiornik pola magnetycznego przestrzennego) i metodę wbijania (pomiar różnicy potencjałów gruntu) w jednym przyrządzie, obejmując pełne spektrum scenariuszy uszkodzeń kabli podziemnych. |
Wbudowany pomiar KΩ Zintegrowana funkcja pomiaru rezystancji izolacji zastępuje potrzebę stosowania oddzielnego multimetru lub megomomierza – bezpośrednie określenie charakteru uszkodzenia (upływ, przerwa żyły, zwarcie) przed rozpoczęciem detekcji. |
| Dwuczułościowy odbiornik Przełączanie wysokiej/niskiej czułości zsynchronizowane ze wskazaniem akustyczno-miernikowym zapewnia wyraźną interpretację sygnału zarówno w silnych, jak i słabych środowiskach sygnałowych. |
Wyjście 2 zaciski wysokoprądowe Dedykowane wyjście impulsowe o szczytowym natężeniu 1-5A do wykrywania uszkodzeń zwarciowych metalicznych – zwiększa skuteczność przy jednoczesnym minimalizowaniu zużycia energii. |
| Wysoka odporność na zakłócenia Odbierany sygnał pozostaje czysty i stabilny nawet podczas pracy bezpośrednio pod liniami wysokiego napięcia 220kV, zapewniając niezawodną detekcję w środowiskach korytarzy energetycznych. |
Metody wielokrotnej weryfikacji Obsługuje ponad 17 sprawdzonych w praktyce technik detekcji i weryfikacji, w tym symetrię boczną, przecięcie krzyżowe, okrąg ekwipotencjalny i weryfikację typu X, aby wyeliminować fałszywe punkty. |
| Wydłużony zasięg detekcji Skutecznie wykrywa uszkodzenia do 3 km długości kabla, z praktycznym doświadczeniem terenowym przekraczającym 1-5 km na głębokościach zakopania 2-3 metrów. |
Przenośna konstrukcja gotowa do pracy w terenie Kompletny zestaw waży około 5 kg w wytrzymałej walizce transportowej – może być obsługiwany przez jednego operatora z minimalnym czasem konfiguracji. |
| Parametr | Specyfikacja |
|---|---|
| Forma sygnału wyjściowego | Okres impulsów 1,34 ± 0,15 ms, szerokość 0,2 ± 0,1 ms, okres interwałowy 1,8 ± 1 s |
| Napięcie wyjściowe (wysoki zakres) | > 1000Vp-p |
| Napięcie wyjściowe (średni zakres) | > 60Vp-p |
| Napięcie wyjściowe (niski zakres) | > 30Vp-p |
| Wyjście 2 zaciski | Szczytowy prąd zwarciowy impulsowy 1-5A |
| Moc impulsowa | > 2,5W (przy obciążeniu wysokiego zakresu 80kΩ) |
| Pomiar KΩ | Zakres 0-∞ – sprawdza ciągłość, rozłączenie, mieszanie i rezystancję upływu do ziemi |
| Zasilanie | Akumulator 8,4V |
| Parametr | Specyfikacja |
|---|---|
| Forma sygnału odbieranego | Okres impulsów 1,36 ± 0,15 ms, szerokość 0,2 ± 0,1 ms, okres interwałowy 1,8 ± 1 s |
| Ustawienia czułości | Wysoka / Niska do wyboru |
| Wskazanie | Miernik analogowy (± kierunek) ze zsynchronizowanym wyjściem akustycznym |
| Zasilanie | 6V (4 baterie AA) |
| Parametr | Specyfikacja |
|---|---|
| Dokładność uszkodzenia upływu (≤500kΩ) | < 0,2 m (metoda wbijania, długość ≤3km, głębokość ≤2m) |
| Dokładność uszkodzenia przerwy żyły | < 0,4 m (długość ≤1km, głębokość ≤2m, dobra izolacja) |
| Praktyczny zasięg detekcji | Może przekroczyć 1-5 km na głębokościach zakopania 2-3 m w warunkach terenowych |
| Odporność na zakłócenia | Niezawodne działanie pod liniami wysokiego napięcia 220kV |
| Warunki pracy | Temperatura otoczenia -15°C do +55°C; ciśnienie atmosferyczne 86-108kPa |
Metoda indukcyjna — Na podstawie zasad pola elektromagnetycznego, sygnał impulsowy przesyłany do kabla tworzy pole magnetyczne w otaczającej przestrzeni. Sonda odbiera ten sygnał pola przestrzennego, który jest wzmacniany przez odbiornik do postaci dźwięku i wychylenia wskazówki miernika. Monitorując intensywność dźwięku i amplitudę wychylenia wskazówki, operator określa kierunek kabla, przybliżony obszar uszkodzenia, precyzyjne położenie pod ziemią i podstawową głębokość zakopania.
Metoda wbijania — Gdy sygnał impulsowy jest przesyłany do zakopanego przewodu, na powierzchni gruntu nad trasą kabla i punktem uszkodzenia tworzy się regularne pole elektryczne. Dwa pręty wbijane mierzą różnicę potencjałów między dwoma punktami w tym rozłożonym polu. Odbiornik wzmacnia sygnał do postaci wychylenia wskazówki miernika (kierunek dodatni/ujemny) i wyjścia akustycznego. Obserwując kierunek i amplitudę wychylenia wskazówki, precyzyjnie określa się dokładne położenie pod ziemią i punkt uszkodzenia.
Przyrząd obsługuje ponad 17 sprawdzonych w praktyce technik weryfikacji w celu wyeliminowania fałszywych wskazań, w tym: metodę symetrii bocznej, metodę przecięcia krzyżowego, weryfikację okręgu ekwipotencjalnego, weryfikację typu X, metodę symetrii do przodu, metodę dwukrotnego pozycjonowania, metodę krótkiego dystansu i metodę nawilżania dla twardych nawierzchni.
| Nr. | Przedmiot | Ilość | Uwagi |
|---|---|---|---|
| 1 | Nadajnik | 1 | Źródło sygnału z funkcją pomiaru KΩ |
| 2 | Odbiornik | 1 | Dwuczułościowy ze wskazaniem akustyczno-miernikowym |
| 3 | Sonda | 1 | Do odbioru pola magnetycznego przestrzennego metodą indukcyjną |
| 4 | Głowica sondy | 1 | Zapasowa końcówka sondy |
| 5 | Pręty wbijane (czerwony i czarny) | 2 | Do pomiaru różnicy potencjałów metodą wbijania |
| 6 | Przewody połączeniowe | 2 | Kable połączeniowe sygnału i uziemienia |
| 7 | Ładowarka | 1 | Do akumulatora nadajnika |
P: Jaka jest różnica między metodą indukcyjną a metodą wbijania?
Metoda indukcyjna wykorzystuje sondę do przechwytywania pola magnetycznego przestrzennego generowanego wokół zasilanego kabla – idealna do szybkiego śledzenia kierunku kabla, szacowania głębokości zakopania i lokalizowania przybliżonego obszaru uszkodzenia. Metoda wbijania mierzy różnice potencjałów powierzchni gruntu za pomocą dwóch prętów wbijanych, umożliwiając precyzyjne zlokalizowanie punktu uszkodzenia z dokładnością <0,2 m. Używane razem, zapewniają kompletny przepływ pracy: indukcja do skanowania zgrubnego, wbijanie do precyzyjnej weryfikacji.
P: Jak wbudowana funkcja pomiaru KΩ pomaga w terenie?
Przed rozpoczęciem detekcji funkcja pomiaru KΩ pozwala operatorowi na zmierzenie rezystancji izolacji między każdym przewodem a ziemią, bezpośrednio określając typ uszkodzenia – czy jest to uszkodzenie z niską rezystancją do ziemi (≤20kΩ), z wysoką rezystancją do ziemi (20-500kΩ), czy też uszkodzenie izolowanej przerwy żyły (>MΩ). Eliminuje to potrzebę stosowania oddzielnego multimetru lub megomomierza i zapewnia prawidłową metodę detekcji oraz ustawienie wyjściowe nadajnika od samego początku.
P: Czy XHHD530M może wykrywać uszkodzenia pod powierzchnią betonu lub asfaltu?
Tak. W przypadku twardych nawierzchni, takich jak drogi cementowe, asfalt, cegła i kamień, przyrząd wykorzystuje metodę nawilżania – owijanie końcówek prętów wbijanych materiałem nasączonym wodą (ręczniki, tkanina) w celu zwiększenia kontaktu z gruntem lub nawadnianie punktów wbijania wzdłuż linii. Metoda indukcyjna działa bez kontaktu z gruntem, umożliwiając wstępne skanowanie nad dowolnym typem nawierzchni.
P: Jak przyrząd radzi sobie z fałszywymi sygnałami i pozornymi punktami uszkodzeń?
XHHD530M obsługuje ponad 17 metod weryfikacji opracowanych na podstawie dziesięcioleci doświadczeń terenowych w celu wyeliminowania fałszywych wskazań spowodowanych rozgałęzieniami, zakrętami, krzyżującymi się pod ziemią liniami, rurami metalowymi i nierównomiernymi głębokościami zakopania. Wielokrotna weryfikacja krzyżowa zapewnia, że zidentyfikowany punkt uszkodzenia jest rzeczywisty przed rozpoczęciem prac ziemnych.
P: Jaki jest maksymalny zasięg i głębokość detekcji?
Przyrząd jest przeznaczony do wykrywania uszkodzeń do 3 km długości kabla na głębokości zakopania 2 m z dokładnością pozycjonowania <0,2 m. W praktycznych warunkach terenowych wielu użytkowników zgłasza skuteczną detekcję na odległość ponad 5 km na głębokościach 2-3 metrów, w zależności od składu gleby i charakterystyki rezystancji uszkodzenia.
P: Czy XHHD530M może pracować w pobliżu linii energetycznych wysokiego napięcia?
Tak. Przyrząd charakteryzuje się wysoką odpornością na zakłócenia i został sprawdzony w praktyce, zapewniając czysty i stabilny odbiór sygnału nawet podczas pracy bezpośrednio pod liniami energetycznymi 220kV. Zsynchronizowane wskazanie akustyczno-miernikowe zapewnia podwójne potwierdzenie, niezależne od zakłóceń elektromagnetycznych.
P: Jaka jest gwarancja i wsparcie?
Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO. Każdy zestaw zawiera nadajnik, odbiornik, sondę, pręty wbijane, kable połączeniowe, ładowarkę i instrukcję obsługi w wytrzymałej walizce transportowej. Szkolenia na miejscu i opcje przedłużonej gwarancji są dostępne na życzenie.
12-miesięczna bezpłatna gwarancja na problemy związane z jakością produktu, dożywotnia konserwacja i wsparcie techniczne. Certyfikat CE i ISO. Zapytania techniczne są zazwyczaj udzielane w ciągu 24 godzin. Uruchomienie na miejscu i szkolenie operatorów są dostępne na życzenie.
