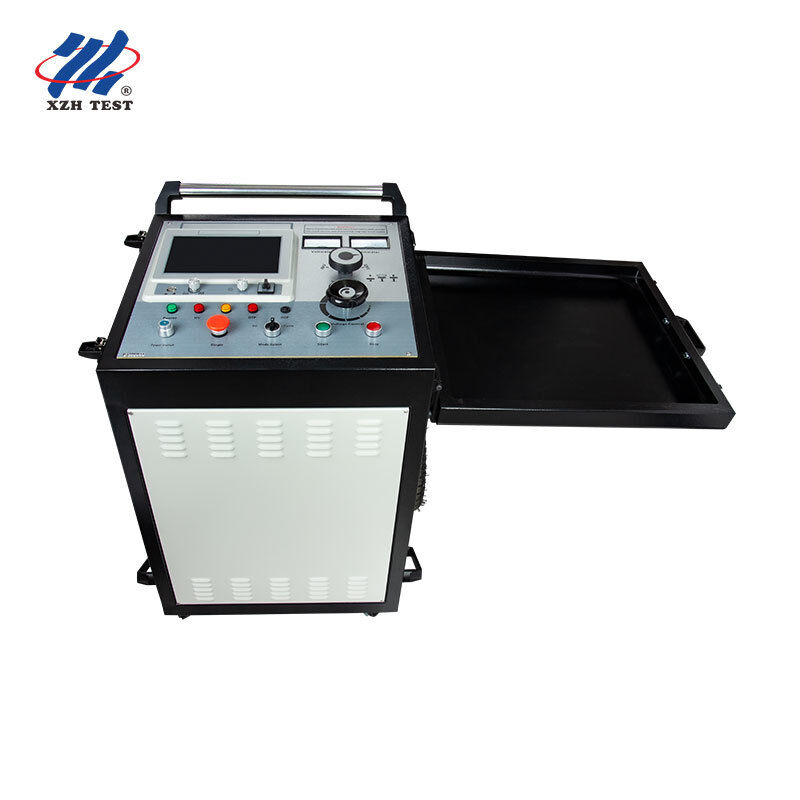

Zintegrowany układ lokalizacji usterek kablowych 32kV 2048J wieloimpulsowy wózek TDR Tester do wykrywania usterek kablowych 35kV XHHV535-4TSB

Miasteczkowe sieci dystrybucyjne

Kompletny przepływ pracy w zakresie lokalizacji usterek dla kabli 35 kV i poniżej:diagnostyka usterek za pomocą wbudowanego megohmmetru → wstępna lokalizacja z TDR wieloimpulsowym → precyzyjne wskazywanie z synchronizacją akustyczno-magnetycznąWszystko z jednego systemu tramwajowego.

Industrial Plants & Substations

Prąd stały wytrzymuje testy napięcia transformatorów, urządzeń przełącznikowych i kabli podczas uruchamiania, a także szybką reakcję na usterki, gdy krytyczne dla produkcji zasilacze wychodzą.Konstrukcja wózka umożliwia szybkie przeniesienie pomiędzy pomieszczeniami przełącznikowymi.

Systemy kolejowe i metra

Położenie usterki w kablach sygnalizacyjnych i napędowych wzdłuż korytarzy kolejowych.podczas gdy napędzany akumulatorem tester TDR działa w przypadku niedostępności sieci prądu przemiennego.

Dostawcy usług badawczych zewnętrznych

System All-in-One obejmuje 90% połączeń służbowych w terenie, puls niskiego napięcia do szybkich sprawdzianów, 8-krotny wielokrotny puls dla złożonych usterek o wysokiej odporności i kompleksowe przechowywanie fal do raportowania klienta.

P: Czym XHHV535-4TSB różni się od samodzielnego generatora fal HV?

4TSB to kompletny system lokalizacji usterek kablowych łączący 10,1-calowy tester TDR z ekranem dotykowym z technologią wieloimpulsową i generatorem impulsowym 32kV/2048J HV na jednym wózku.W przeciwieństwie do samodzielnych generatorów, obsługuje cały przepływ pracy od diagnostyki usterek (wbudowany megohmmeter) poprzez wstępną lokalizację (TDR) do precyzyjnego określania miejsca bez potrzeby oddzielnych instrumentów lub zewnętrznych sprzęgłów.

P: Kiedy należy stosować metodę wieloimpulsową zamiast standardowego przebicia wysokiego napięcia?

Metoda 8-krotnego wielokrotnego impulsu jest zalecana w przypadku usterek o wysokim oporze i błyskawicznych, w których tradycyjne błyskawiczne błyskawiczne HV wytwarza złożone fale oscylacji kosynusa, które są trudne do interpretacji.Wieloimpulsowy rozciąga długość łuku w punkcie uszkodzenia i jednocześnie wychwytuje 8 zestawów fal, zapewniając czyste echo przypominające zwarcie w celu jednoznacznego pomiaru odległości.

P: Czy tester TDR może działać niezależnie od generatora HV?

TDR ma wbudowaną baterię litową o pojemności 10,4Ah zapewniającą ponad 5 godzin samodzielnego działania.kalibracja prędkości fali, oraz badania odporności izolacyjnej (funkcja megohmmetru) bez włączenia generatora HV.

P: Jak wybrać odpowiedni poziom napięcia/kondensatora dla mojego kabla?

Wybierz na podstawie napięcia nominalnego kabla i rodzaju awarii: 8kV/64μF dla kabli niskiego napięcia i awarii niskiego oporu wymagających dużego prądu; 16kV/16μF dla kabli średniego napięcia i awarii ogólnego wycieku;32kV/4μF dla kabli 35kV i błędów flashover o wysokiej odporności wymagających maksymalnego napięcia awaryjnego. Trzystopniowe przełączanie odbywa się za pomocą jednego przycisku obrotowego przed włączeniem.

P: Jaka jest gwarancja i wsparcie posprzedażne?

Standardowa gwarancja wynosi 12 miesięcy od daty dostawy, obejmująca wady produkcyjne, z dożywotnim wsparciem technicznym i usługami konserwacyjnymi.Zapewniamy zdalną diagnozę.Większość zapytań otrzymuje odpowiedź w ciągu 24 godzin.

P: Czy mogę eksportować próbne formy fal do raportów klientów?

Tak, tester TDR przechowuje fale z chińskimi znakami na pokładzie, poprzez połączenie USB i załączone oprogramowanie, możesz eksportować pliki fal, przeprowadzić szczegółową analizę,tworzenie raportówJest to szczególnie cenne dla dostawców usług testowych, którzy muszą udokumentować wyniki dla swoich klientów.
