Cyfrowy kabel akustyczno-magnetyczny
Przegląd produktu
XHDD503C+ to precyzyjny wskaźnik usterek kablowych wykorzystujący technologię synchronizacji akustyczno-magnetycznej do dokładnej lokalizacji usterek w wstępnie ustawionym zakresie pomiarowym.Instrument przechwytuje i analizuje różnicę czasu akustycznego i magnetycznego generowaną przez rozładowanie uderzeniowe w miejscu uszkodzenia, łączący zasady odbierania wibracji i indukcji elektromagnetycznej w celu zapewnienia dokładności.XHDD503C+ zapewnia wyraźną widoczność nawet w bezpośrednim świetle słonecznym podczas pracy na zewnątrz.
Odpowiedni do niedozwolenia, zwarcia, otwartego obwodu, uszkodzenia obwodu, wycieku wysokiej odporności i błyskawicznych usterek w kablach zasilania, kablach skoaksialnych,i kabli niskonapięciowych różnych poziomów napięcia, przekrójów i mediów dielektrycznych. Zgodne z normami DL/T 849.2-2019 i GB/T 18268.1.
Kluczowe cechy
- Akustyczno-magnetyczne pozycjonowanie synchroniczne z automatycznym obliczeniem różnicy czasu
- 1Ekran dotykowy o średnicy 0,5 cala o wysokiej jasności (480x850, 350 nitów)
- Automatyczna i ręczna regulacja wzmocnienia/wyzwalacza zarówno dla kanałów akustycznych, jak i magnetycznych
- Cztery wybieralne tryby filtracji: pełny przejście, przejście pasmowe, niskie przejście i wysokie przejście
- Zmniejszenie hałasu tła BNR i zmniejszenie hałasu nieruchomości w trudnych środowiskach terenowych
- Filtrowanie superpozycji piątego rzędu w celu zwiększenia jasności sygnału
- Wskazanie odchylenia od trasy z ostrzeżeniem o zbliżaniu się do punktu uszkodzenia
- Wysoce wrażliwa, odporna na hałas, w pełni cyfrowa sonda punktowa
- Wielowarstwowe czujniki sygnałów fizycznej izolacji z klasyfikacją wodoodporności IP65
- Wbudowany akumulator litowy o dużej pojemności z ponad 8 godzinami w stanie gotowości i szybkim ładowarką
- Kompaktowy i lekki projekt ️ jednostka główna 0,82 kg, sonda 2,2 kg
Specyfikacje techniczne
| Metoda pozycjonowania |
Akustyczno-magnetyczna synchronizacja |
| Dokładność wykrywania |
Pozycjonowanie: ≤ 0,1 m; ścieżka: ≤ 0,5 m |
| Zakres wykrywania |
00,00 - 99,99 ms |
| Tryby filtrowania |
pełny przejście (100Hz-1600Hz), przejście pasmowe (200Hz-600Hz), niskie przejście (100Hz-300Hz), wysokie przejście (160Hz-1600Hz) |
| Metoda filtrowania |
Filtr superpozycji piątego rzędu |
| Zyski kanałowe |
8 poziomów (dźwiękowe i magnetyczne); próg uruchomienia 0-99 poziomów |
| Wydajność dźwięku |
16 Zwiększenie poziomu (0-112 dB), 350Ω impedancji |
| Wyświetlacz |
10,5-calowy ekran LCD dotykowy, 480x850, 350 nitów |
| Ocena wodoodporności |
IP65 (wielowarstwowe czujniki fizycznej izolacji) |
| Zasilanie |
3.7V 3200mAh 18650 Akumulator x4 |
| Czas gotowości |
> 8 godzin |
| Temperatura pracy |
-25°C do 65°C; RH ≤ 90% |
| Wymiary obudowy |
428L x 350W x 230H mm |
| Całkowita masa |
70,5 kg |
| Jednostka główna |
190L x 75W x 135H mm, 0,82 kg |
| Proba |
200 Dia. x 130H mm, 2,2 kg |
| Zgodność |
DL/T 849.2-2019 / GB/T 18268.1 |

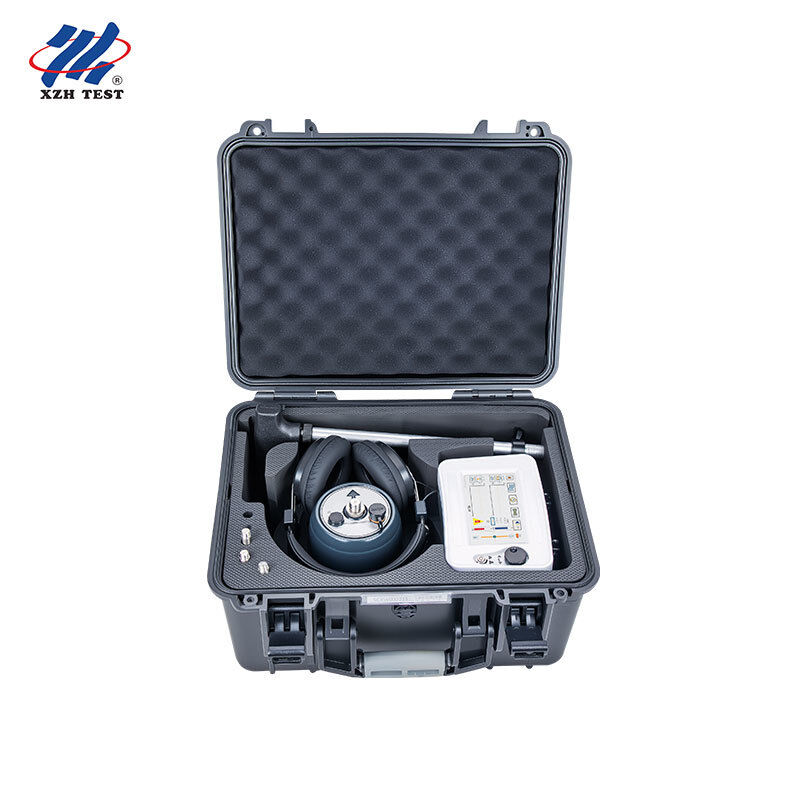

Lista opakowań
|
Wykaz i schemat części urządzenia
|
|
nazwisko
|
ilość
|
Grafika
|
nazwisko
|
ilość
|
Grafika
|
|
Lokalizator usterek kablowych
|
1
|
|
sonda
(włączając pręt łącznikowy,podstawa, podłogaszpilka, złącza sondy i złącza dysku)
|
1
|
|
|
7 rdzeniosłonykabel sygnałowy
|
1
|
|
|
ładowarka
|
1
|
|
|
Słuchawki
|
1
|
|
|
Wielofunkcyjne
Głowicowy klucz
|
1
|
|
Częste pytania
P1: W jaki sposób synchronizacja akustyczno-magnetyczna poprawia dokładność lokalizacji usterki?
Metoda akustyczno-magnetyczna wykrywa jednocześnie sygnał elektromagnetyczny (przechodzący z prędkością zbliżoną do prędkości światła) i sygnał akustyczny (przechodzący z prędkością dźwięku przez glebę).Pomiar różnicy czasu między tymi dwoma sygnałami, przyrząd oblicza dokładną odległość do punktu uszkodzenia z dokładnością do 0,1 metra, eliminując domysły z tradycyjnych metod wyłącznie audio.
P2: Jaki tryb filtracji należy wybrać dla różnych warunków pola?
Dostępne są cztery tryby: Full Pass (100Hz-1600Hz) do ogólnego użytku z minimalną zakłóceniem; Band Pass (200Hz-600Hz) do zrównoważonego odrzucania hałasu;Niski przejście (100 Hz-300 Hz) dla miękkiej gleby lub piaskowego terenu, gdzie wysokie częstotliwości szybko słabną; Wysoki przepust (160 Hz-1600 Hz) dla twardej chodnicy lub betonowych powierzchni w pobliżu punktu uszkodzenia, gdzie dominuje niskiej częstotliwości hałas tła.
P3: Jakie rodzaje usterek kablowych może wykryć XHDD503C+?
XHDD503C+ jest odpowiedni do usterek o niskim oporowaniu, usterek z zwarciem, usterek z otwartym obwodem, usterek z wyciekiem o wysokim oporowaniu i usterek z przebłyskiem w kablach zasilania,kable koaksjalne o wysokiej częstotliwości, kable lampy uliczne, i zakopane przewody z różnych materiałów, przekrójów i mediów dielektrycznych.
P4: Czy klasyfikacja IP65 jest wystarczająca dla wilgotnych i zakurzonych środowisk?
Tak, klasyfikacja IP65 oznacza, że przyrząd jest w pełni odporny na kurz i chroniony przed niskociśnieniowymi strumieniami wody z każdego kierunku.Wielowarstwowe czujniki fizycznej izolacji zapewniają dodatkową ochronę dla wrażliwych komponentów sondy, dzięki czemu XHDD503C+ jest niezawodny w deszczu, błocie, pył budowlany i środowiskach o wysokiej wilgotności.
P5: Jak długo działa bateria podczas ciągłego użytkowania w terenie?
Wbudowany akumulator litowy 3,7V 3200mAh 18650 (4 komórki) zapewnia ponad 8 godzin ciągłego działania w stanie gotowości.Instrument może być używany przy częściowym ładowaniu bez uszkodzenia baterii.
P6: Czy XHDD503C+ może być obsługiwany przez jednego technika?
Całkowita masa systemu wynosi 7,5 kg, a główna jednostka waży tylko 0,82 kg, a sonda 2,2 kg.Kompaktne wymiary i intuicyjne interfejsy ekranu dotykowego pozwalają jednemu operatorowi, ustawić i samodzielnie wykonywać identyfikację usterek w większości scenariuszy terenowych.
Pytanie 7: Jakie normy spełnia XHDD503C+?
XHDD503C+ spełnia wymagania dotyczące pozycjonowania akustyczno-magnetycznego określone w DL/T 849.2-2019 (Ogólne warunki techniczne dla specjalnych testerów urządzeń zasilania) oraz GB/T 18268.1 (Wymogi dotyczące przeciwdziałania zakłóceniom dla urządzeń badawczych stosowanych w zakładach przemysłowych).
P8: Jakie akcesoria są dołączone do przyrządu?
Standardowe akcesoria to główna jednostka, cyfrowa sonda z prętem łączającym i podstawą statywu, 7-rodkowy zasłonięty kabel sygnałowy, profesjonalne słuchawki monitorujące, szybkie ładowarki,wielofunkcyjny klucz do montażuWszystkie przedmioty są zapakowane w osłonę ochronną 428L x 350W x 230H mm.
P9: Czy XHDD503C+ może pracować z dowolnym wysokonapięciowym generatorem impulsów?
XHDD503C+ jest kompatybilny ze standardowymi wysokonapięciowymi generatorami impulsowymi stosowanymi do wstępnej lokalizacji usterek kablowych.Wymaga okresowego cyklu rozładowania 3-5 sekund dla optymalnego pomiaru różnicy czasu akustyczno-magnetycznej. Aby uzyskać najlepsze wyniki, należy połączyć go z lokalizatorami XHHD523L lub XHHG521A XZH TEST dla pełnego przepływu pracy wykrywania usterek.
P10: Jakie gwarancje i wsparcie posprzedażne są zapewniane?
XZH TEST zapewnia standardową gwarancję produktu obejmującą wady produkcyjne.W przypadku zamówień masowych można zorganizować uruchomienie na miejscu i szkolenie operatorówCzęści zamienne i akcesoria są w magazynie dla szybkiej wysyłki.
