Cyfrowy most przepalający o wysokim prądzie 60kV 600mA do lokalizacji wstępnej uszkodzeń kabli o dużym przekroju| XHSC-60Q

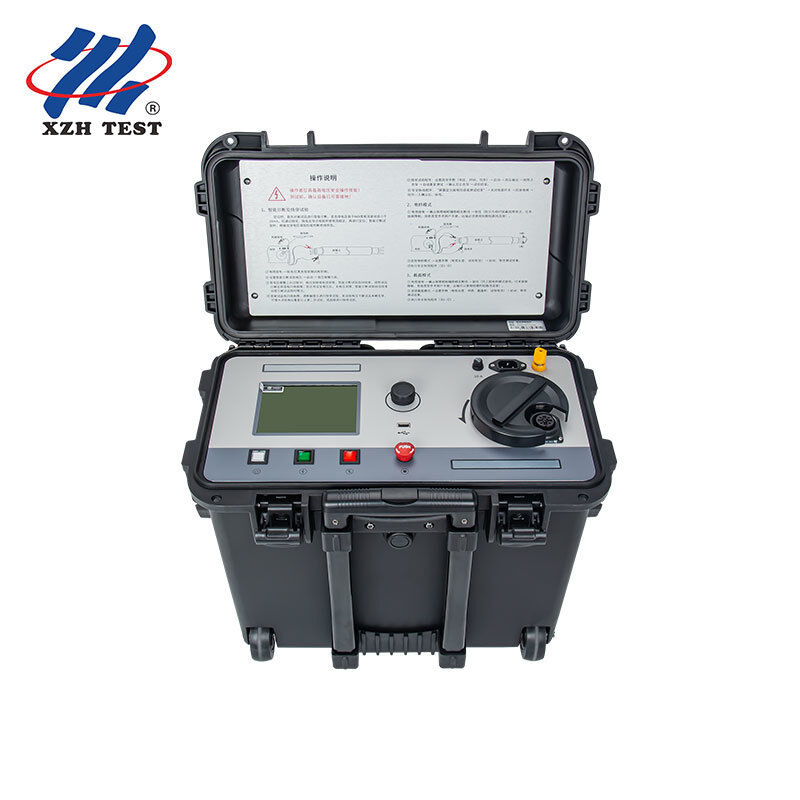

W sprawieXHSC-60Qjest wysokoprężnym cyfrowym mostem przepuszczalnym zaprojektowanym specjalnie do szybkiej konwersji błędów z wysokiego oporu na niski opór w dużych przejściach, długodystansowych kablach wysokonapięciowych. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

W przypadku błędów w kablach o wysokim oporze, zwłaszcza w długich, dużych przewodnikach, występuje droga wysokiej impedancji rozładowania.Instrument przepaleniowy o prędkości prądu krótkiego obwodu zaledwie 100~200 mA często wymaga powtarzających się cykli w celu węglowania i stabilizacji kanału usterki, a w niektórych przypadkach nie osiąga wystarczająco niskiego oporu do dokładnego pomiaru mostka.przyspieszenie przejścia z niestabilnego łuku wysokiego oporu na stabilną ścieżkę przewodzenia niskiego oporu.

Gdy ustawia się usterkę, przejmuje kontrolę zintegrowany inteligentny moduł mostkowy.napędza wystarczający prąd badawczy przez usterkę o obecnie niskim oporze, aby zapewnić czystość, powtarzalne pomiary stosunku krytyczne dla osiągnięcia określonej dokładności pozycjonowania ± 0,2%·L + 1) m.

• Krok 1 ‬HV Test odporności:Zastosowanie stopniowo zwiększającego się napięcia prądu stałego przy użyciu trybu przepalenia w celu sprawdzenia stanu izolacji i potwierdzenia, że usterka nadal występuje
• Krok 2 ️ Przejście:Wprowadź 60kV/600mA do punktu uszkodzenia. Monitorować napięcie i bieg pomiarów ?? jak uszkodzenie karbonizuje, spadek napięcia i stabilizuje prąd, co wskazuje na pomyślną konwersję do niskiego oporu
• Krok 3  Wstępna lokalizacja mostu:Włącz czterodrukowy zasłonięty kabel pomiarowy. Użyj obracającego się gniazda kodera na wyświetlaczu TFT 3,5 cala, aby wybrać most, przekrój,lub metodę porównania napięcia opartą na dostępnych danych kablowych
• Krok 4  Zidentyfikowanie:Po uprzedniej lokalizacji usterki, uruchomić akustyczno-magnetyczne wskazywanie (oddzielny instrument) na wskazanej odległości w celu ostatecznego potwierdzenia wykopaliska

• Wysoko odporne usterki izolacyjne na kablach przesyłowych 33kV ∼ 220kV XLPE (przekrój przewodnika do 2500 mm2)
• Upadki kabli olejowo-papierowych (PILC), w których wtargnięcie wilgoci spowodowało powstanie niestabilnych ścieżek rozładowania o wysokiej impedancji
• Uszkodzenia obudowy kablowej w długich połączonych ze sobą obwodach HV wymagające jednoczesnego przepalenia wielu przerw obudowy
• Lokalizacja usterki przed uruchomieniem na nowo zainstalowanych kablach, w których uszkodzenie konstrukcji spowodowało ukryte wady wysokiej odporności

XHSC-60Q zawiera podwójną ochronę przed przeciążeniem i zwarciem z automatycznym dopasowaniem impedancji.Przycisk regulacyjny wysokiego napięcia jest połączony ze przełącznikiem HV. Wzrost napięcia jest możliwy tylko wtedy, gdy przycisk zostanie przywrócony do zera, a wskaźnik trybu potwierdza wybór mostka lub przepaleniaWszystkie operacje prowadzone są za pośrednictwem izolowanego kodera obracającego się przy potencjale naziemnym,z wyświetlaczem LCD i elektroniką mostkową unoszącą się przy wysokim potencjale dokładności pomiaru, podczas gdy operator pozostaje całkowicie odizolowany.
