| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE, ISO |
| Numer modelu: | XHSC-60Q |
XHSC-60Q to w pełni zintegrowany cyfrowy mostek do przepalania, który łączy wysokowydajne przepalanie (60kV, 600mA) i inteligentne wstępne lokalizowanie uszkodzeń za pomocą mostka w jednej przenośnej walizce na kółkach. Zaprojektowany specjalnie dla zespołów serwisowych w terenie, które potrzebują szybkiego wdrożenia w złożonych systemach kablowych — w tym w sieciach wysokiego napięcia zakończonych GIS i skrzyżowanych — bez obciążenia logistycznego związanego z oddzielnymi instrumentami.
Kluczowa zaleta: Jedna przenośna walizka. Dwie krytyczne funkcje. XHSC-60Q eliminuje potrzebę transportu i konfiguracji oddzielnych instrumentów do przepalania i mostka — zmniejszając przestrzeń w pojeździe, czas konfiguracji i złożoność operacyjną w miejscach pracy o ograniczonym dostępie.

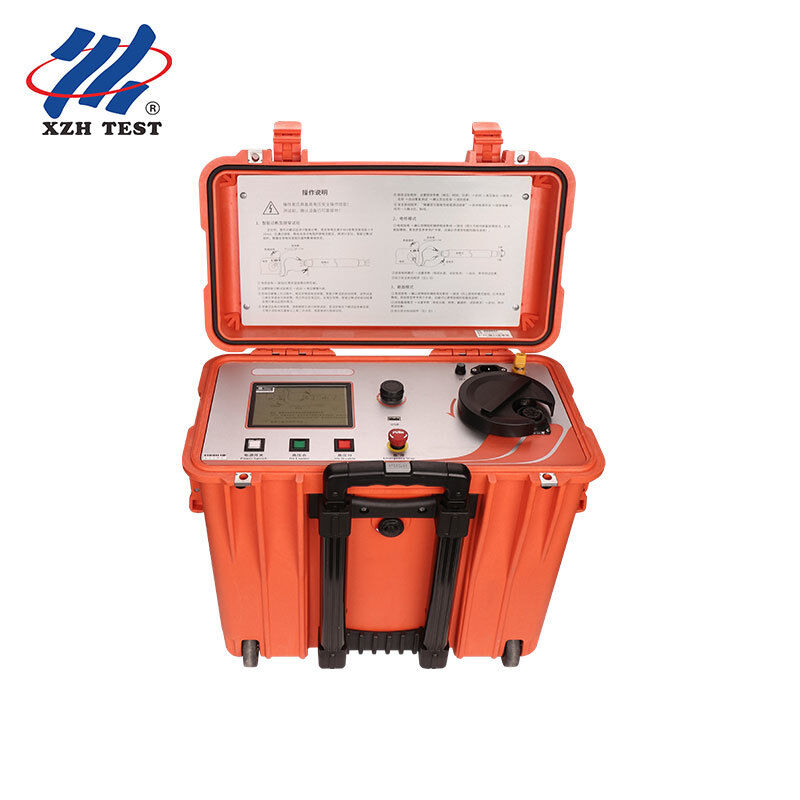

XHSC-60Q mieści swoje wysokowydajne źródło prądu stałego, moduł detekcji mostka i wyświetlacz TFT LCD o przekątnej 3,5 cala w wytrzymałej walizce na kółkach, przystosowanej do transportu w terenie. Cały system waży zaledwie 29 kg, co umożliwia wdrożenie przez jednego operatora z pojazdu do punktu pomiarowego. Obrotowy przełącznik selektora płynnie przełącza między trybami przepalania i mostka — bez konieczności ponownego podłączania kabli.
Specyfikacje techniczne| Parametr | Specyfikacja |
|---|---|
| Napięcie wyjściowe przepalania | 0–60kV płynnie regulowane |
| Prąd zwarciowy przepalania | 600mA |
| Napięcie wyjściowe trybu mostka | 0–4kV płynnie regulowane |
| Prąd zwarciowy trybu mostka | 600mA |
| Wyświetlacz LCD | 3,5-calowy kolorowy ekran TFT |
| Dokładność pozycjonowania | ±(0,2%·L+1)m |
| Zakres testowy | 1–50 000m |
| Klawiatura operacyjna | Obsługa jednym klawiszem z enkoderem obrotowym |
| Zasilanie | 220V AC±10%, 50Hz |
| Pobór mocy | 2kVA (kompatybilny z generatorem, >2kW) |
| Temperatura pracy | -10°C do +55°C |
Inteligentny moduł mostka obsługuje trzy algorytmy pozycjonowania:
Wszystkie metody działają za pomocą wyświetlacza LCD po stronie wysokiego potencjału z kontrolą obrotową potencjału ziemi — brak fizycznego kontaktu z sekcją wysokiego napięcia podczas pracy.
ZastosowaniaW przeciwieństwie do konwencjonalnych zestawów dwuinstrumentowych, zintegrowana konstrukcja zmniejsza logistykę w terenie, eliminuje problemy z kompatybilnością między oddzielnymi jednostkami i zapewnia spójny interfejs użytkownika we wszystkich trybach pracy. Czteroprzewodowy (Kelvin) pomiar rezystancji z ekranowanym kablem eliminuje błędy rezystancji przewodów, podczas gdy miedziana pleciona warstwa ekranująca zapewnia bezpieczeństwo operatora dzięki niezawodnemu uziemieniu.
O XZH TEST: XZH TEST specjalizuje się w systemach lokalizacji uszkodzeń kabli — od wstępnych lokalizatorów TDR i generatorów impulsów wysokiego napięcia po zintegrowane mostki do przepalania. Wszystkie instrumenty są projektowane i produkowane zgodnie z normami bezpieczeństwa IEC 61010-1.
