| Miejsce pochodzenia: | Xi'an Shaanxi Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO CE |

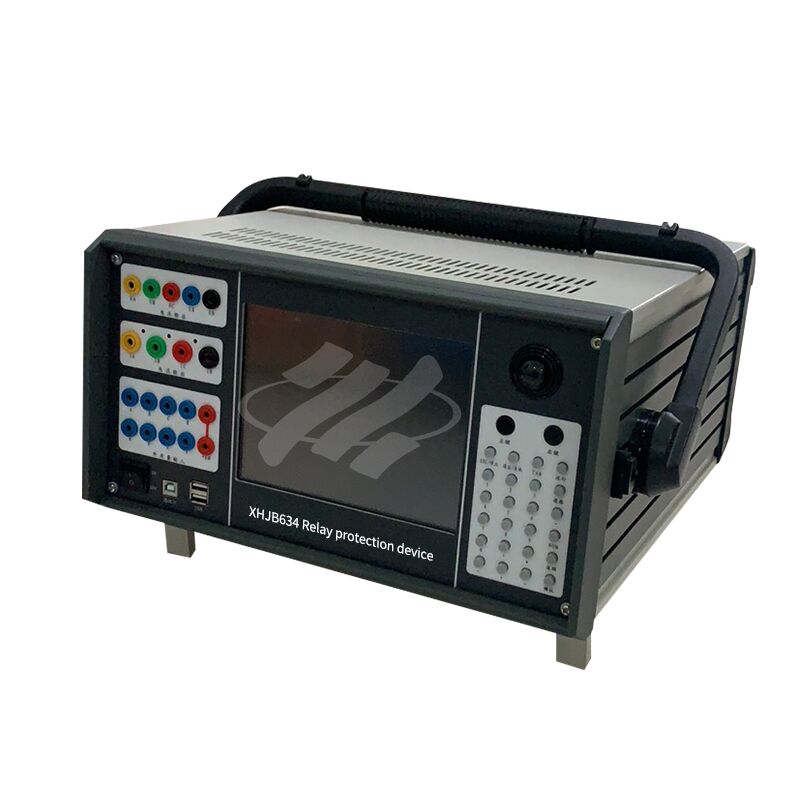

| Numer modelu: | XHJB634 |
Parametry techniczne
Prąd przemienny: Jednofazowy: 3×40A Trójfazowy: 120A Moc: ≥450VA/fazę
Prąd wyjściowy: 0–10A Ciągły, 10–20A ≥60 sekund, >20A ≥10 sekund
Napięcie przemienne: Jednofazowe: 4×120V Moc: ≥60VA/fazę
Prąd stały: Jednofazowy: -10A–+10A Maksymalna moc wyjściowa: ≥200VA
Napięcie stałe: Jednofazowe: -150V–+150V Maksymalna moc wyjściowa: ≥100VA
Kąt źródła AC: Kąt fazowy: 0°–360° Dokładność: ±0,2°
Częstotliwość źródła AC: Częstotliwość: 1–2000Hz Rozdzielczość częstotliwości: 1mHz
Wyjście harmonicznych: Możliwość generowania harmonicznych o dowolnej amplitudzie od 2. do 40. rzędu
Synchronizacja: Synchronizacja napięcia i prądu ≤10μS
Wejście: 8 kanałów kompatybilnych z aktywnymi stykami 15V–250V, automatycznie identyfikuje polaryzację aktywnego styku
Dokładność pomiaru czasu: ≤1ms dla czasu poniżej 1s
Wyjście: 4 pary programowalnych, suchych styków przełączających, obciążalność: AC/DC 250V, 0,5A
Zasilanie: 220V±10% 50Hz±10%
Podczas testowania napięcie jest badane punkt po punkcie w tym zakresie. Częstotliwość zmienia się w każdej rundzie testowej, ale napięcie pozostaje stałe na określonej wartości. Wartość napięcia stopniowo wzrasta od wartości początkowej, aż do osiągnięcia określonej wartości, po czym urządzenie zwalnia blokadę i działa poprawnie. Ta wartość to graniczna wartość blokady przy niskim napięciu.
Ponieważ urządzenie jest blokowane, gdy napięcie jest poniżej wartości blokady, początkowa wartość zmiany powinna być zazwyczaj ustawiona poniżej ustawionej przez urządzenie wartości blokady, a końcowa wartość zmiany powinna być ustawiona powyżej ustawionej przez urządzenie wartości blokady. Innymi słowy, test przebiega od stanu nie działania urządzenia do stanu działania, mierząc w ten sposób graniczną wartość blokady przy niskim napięciu.
