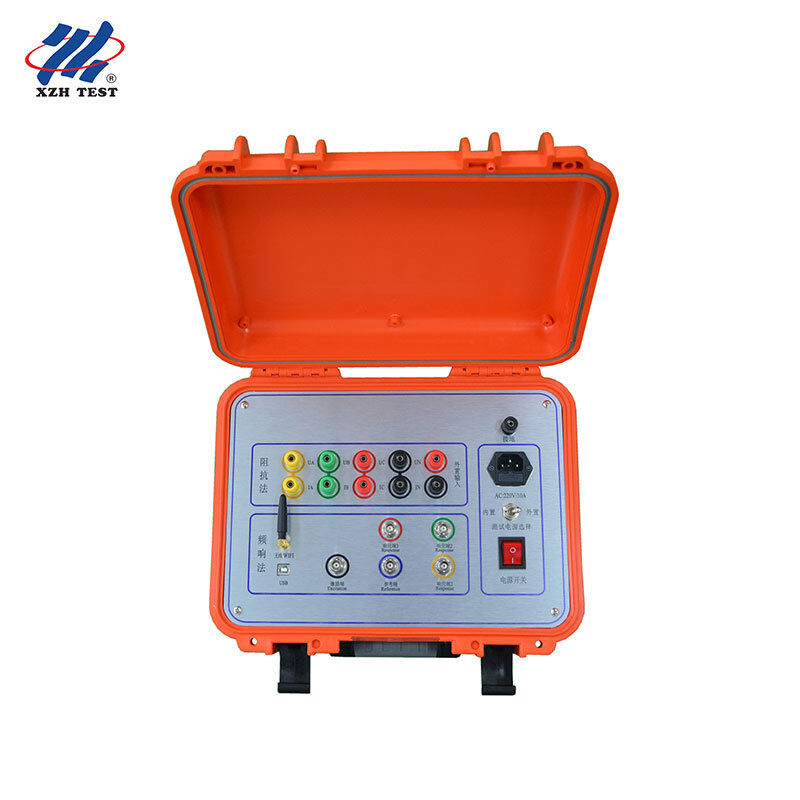

Tester impedancji odkształcenia uzwojenia transformatora 63kV-500kV Metoda FRA Reaktancja | XHBX1502

Name: Tester impedancji odkształcenia uzwojenia transformatora 63kV-500kV Metoda FRA Reaktancja | XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 7970.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an Shaanxi Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	ISO CE
Numer modelu:	XHBX1502

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an Shaanxi Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

ISO CE

Numer modelu:

XHBX1502

Metoda testowa:

FRA i metoda reakcji

Aplikacja:

Transformatory mocy 63kV-500kV

Zasięg skanowania FRA:

10 Hz do 10 MHz

Punkty skanowania FRA:

40000 Liniowy 2000 Segmentowy

Rozdzielczość częstotliwości:

0,25 kHz 0,5 kHz 1 kHz

Zakres amplitudy:

-120dB do +20dB

Dokładność amplitudy:

0,1dB

Dokładność częstotliwości skanowania:

00,005%

Impedancja wejściowa:

1 MOhm

Impedancja wyjściowa:

50 omów

Amplituda sygnału wyjściowego:

Plus Minus 20 V

Zakres impedancji:

0 do 100 procent

Zakres napięcia:

AC 25 V do 500 V

Aktualny zakres:

AC 0,1A do 10A

Dokładność pomiaru:

Napięcie 0,2 Prąd 0,2

Powtarzalność:

99,9 procent

Wyjście danych:

Automatyczny raport Word

Podkreślić:

High Light

Podkreślić:

Podwójne metody FRA i reaktancji

Testowanie transformatorów od 63 kV do 500 kV

Automatyczne raporty diagnostyczne słów

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

opakowania drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/T

Możliwość Supply:

3000 jednostek/rok

Opis produktu

XHBX1502 zmiennik obrotowyUrządzenie diagnostyczne z połączeniem USB, wykorzystujące metodę analizy częstotliwości (FRA) i metodę elektrotermiczną do wykrywania usterek wewnętrznych w obrębie przemiennika napięcia 63kV-500kV, posiada funkcję automatycznej analizy i raportu słowa.

Opis

XHBX1502 mierzy parametry cech wewnętrznych przemiennika i stosuje metodę analizy odpowiedzi częstotliwości (FRA) jako bezpłatną technologię wykrywania usterek wewnętrznych. Jest on stosowany do wykrywania usterek wewnętrznych przemiennika o napięciu 63 kV-500 kV.

Po zakończeniu projektowania i produkcji transformator, jego strumienie i struktura wewnętrzna są już ustalone, więc częstotliwościowa odpowiedź każdego strumienia jest również ustalona, pozostając porównywalna między trzema fazami. Jednakże, prędkość pomiędzy pomiarami pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiarów pomiar

Urządzenie składa się z laptopa i systemu pomiarowego o wysokiej precyzji opartego na jednej taśmie. Jego struktura jest kompaktowa, prosta w obsłudze, można go użyć tylko po przeczytaniu podręcznika obsługi lub krótkim szkoleniu.

Główne cechy

Używane do zbierania i kontroliSzybki, wysoko zintegrowany mikroprocesor.

łączność pomiędzy komputerem a urządzeniemKomunikacja USB.

DDS Technologia szybkiej skanowania cyfrowejPomaga w dokładnej diagnozie defektów skrętowych, np. przemiany kształtu, wypukłości, przemiany miejsca, nachylenia, przemian krótkiej drogi pomiędzy pomiarami i krótkiej drogi kontaktu pomiarów.

High-speed 双通道 16 位 A/D 采样(podczas badania na miejscu w momencie przełączania rozdziału przełączania wyraźnie uległa zmianie kształtu fali).

rozmiar wyjścia sygnału, maksymalna wartość szczytowa wynosi ± 10 V.

双测量系统 system podwójnego pomiaru¥ pomiar skanujący liniowy i pomiar skanujący segment ¥ kompatybilny z dwoma rodzajami wewnętrznych modeli pomiarów.

Automatyczny system analizy danych, posiada poziomy trójfazowy (A/B/C) podobieństwo porównawcze oraz pionowy podobieństwo (AA,BB,CC) funkcję porównawczą.

Automatyczne generowanieWord elektroniczny dokument,Używane do zapisu i drukowania.

阻抗 ((elektryczny) 抗法: niskociśnieniowy poboczek, wysokiegociśnieniowy poboczek połączony raz, stosowany do wszystkich trzech faz, oraz automatyczne obliczenie każdego obciążenia pobocznego.

Jeden z dwóch urządzeń: FRA oraz elektroterminacja.

XHBX1502 支持中国电力标准规定的变压器绕组变形试验的两种方法:

方法	原则	标准符合要求 (standardowe wymagania)	关键输出
frekwencyjna analiza reakcji (FRA)	Porównanie częstotliwości odbioru w poszczególnych fazach z danymi historycznymi	DL/T911-2004	Podobieństwo (od bardzo dobrego do bardzo złego) i stopień przemiany (normalny, lekki, średni, poważny)
电抗/阻抗法	zmierzyć odporność na niską ciśnienie w poszczególnych fazach oraz porównać wartość odporności poszczególnych faz z wartością znaku.	DL/T1093-2008	Każda próba wzdłuż drogi i próba wzdłuż drogi

Automatyczny system analizy raportuje poziomną podobieństwo (konsekwencja bardzo dobra, lepsza, gorsza, bardzo zła) i poziomną podobieństwo grupy (normalna grupa, lekkie zmiany, średnie zmiany, poważne zmiany) oraz może eksportować wyniki do dokumentu Word.

częstotliwość oddziaływania 技术规格 2.1 przebieg skanowania i 2.2 other technical parameters

skanu	Skanowanie liniowe oraz skanowanie segmentów
Zakres skanowania liniowego	częstotliwość: 10 Hz 00,25 kHz / 0,5 kHz / 1 kHz
Rozmiar skanowania	0.5kHz 1MHz,2000 个点 ((0.5 10kHz, 10 100kHz, 100 500kHz, 500 1000kHz)
振幅范围	-120 dB do +20 dB
幅度 dokładność	00,1 dB
częstotliwość skanowania dokładność	00,005%
signal input impedance	1MΩ
signal output impedant	50Ω
signal wyjściowa szerokość	±20V
∆ ∆ ∆ ∆	990,9%
temperatury pracy	-10°C do +40°C
temperatury przechowywania	-20°C do +70°C
Względna wilgotność	< 90%, non-cold

电抗 ((阻抗) 法?? 技术规范

dokładność pomiaru	elektryczny poziom napięcia 0,2; elektryczny poziom strumienia 0,2
阻抗范围	0 100%
zasięg pomiaru napięcia	交流電 25V 500V
Obecny zakres pomiarów	交流電 0.1A 10A
wilgotność pracy	0 ️ 80%
∆ ∆ ∆ ∆	990,9%

przeciwciała elektryczne stosuje trójfazowe połączenie i metodę pomiaru pojedynczej fazy: połączenie trójfazowe jednocześnie z niskim ciśnieniem, z wysokim ciśnieniem, jedno pomiar jest możliwy do automatycznego obliczenia przeciwciał krótkodystansowych poszczególnych faz.

Kiedy przeprowadzić test: 推?? 的测试时机

Manual w cenzurze chińskich przepisów o energii elektrycznej zaleca przeprowadzenie próby zmiany grupy w następujących przypadkach:

oddanie i przesłuchanie¥ 110 kV i wyższe przemienników należy przeprowadzić próbę odporności na niską ciśnienie w krótkim kierunku lub próbę przemian grupy FRA, aby zachować pierwotne zapisy.

发生近距离短路(np. w przypadku wstrzyku lub wstrzyku w pobliżu) należy przeprowadzić test i porównać go z pierwotnym rekordem, a następnie połączyć go z innymi testami powybicia, aby następnie ponownie wprowadzić transformator do użytku.

定期测试W przypadku gdy zmiennik ciśnienia w normalnym działaniu powinien być badany co najmniej raz na sześć lat.

适用人群

Celem XHBX1502 jest ocena stanu wewnętrznego dużych transformatorów:

producenci urządzeń do zmiany ciśnieniaW celu ustalenia dokumentacji bazowej przeprowadza się badania przed fabryką i dostarczeniem.

电网运行维护单位对Źródło:

变压器大修和维修车间 (zmiennik ciśnienia)Przed podjęciem decyzji, czy przeprowadzić konserwację, będzie oceniana sytuacja w grupie.

Elektryczny Instytut Nauki i Badania提供63kV-500kV przemiennik napięcia's third party diagnostic services.

Można go obsługiwać, automatycznie przeprowadzać trzyfazową analizę i wywozić raport Word, zaprojektowany do użytku na miejscu i w fabryce.

常见问题解答 (powszechnie spotykane pytania)

XHBX1502 jest stosowany w jakich klasach ciśnienia?

Został zaprojektowany do testowania usterek wewnętrznych transformatorów o napięciu od 63 do 500 kV.

Jakie metody badań wspiera?

Obsługuje metodę analizy częstotliwości (FRA) i metodę elektroterminową, odpowiednio spełniające normy DL/T911-2004 oraz DL/T1093-2008.

Jaki jest zakres skanowania i rozdzielczość?

łączne skanowanie obejmuje zakres częstotliwości 10Hz ∼10MHz, posiada 40000 punktów skanowania; segmentowe skanowanie obejmuje zakres częstotliwości 0,5kHz ∼1MHz, posiada 2000 punktów skanowania. opcja rozdzielczości częstotliwości posiada 0,25kHz,0.5 kHz i 1 kHz.

Metoda potrzebuje więcej czasu?

采用频率响应分析法 (FRA),每相耗时不超过60秒,高,中,低绕组变压器的总耗时不超过10分钟.电抗法每相耗时不超过15秒,总耗时不超过1分钟.

Czy przemiennik musi być zdemontowany?

Nie, tylko potrzeba rozmontowania przemiennika ciśnienia do połączenia linii głównej; nie potrzeba podniesienia lub rozmontowania przemiennika ciśnienia (nie potrzeba rozmontowania okienka).

关于 producent

Urządzenie jest produkowane przez XZH TEST, producent przemienników ciśnienia i urządzeń testowych. XHBX1502 przemiennik obrotowy odporności na zmiany kształtu spełnia wymagania techniczne DL/T911-2004 i DL/T1093-2008.
