| Miejsce pochodzenia: | Xi'an Shaanxi Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO CE |
| Numer modelu: | XHSP1700 |

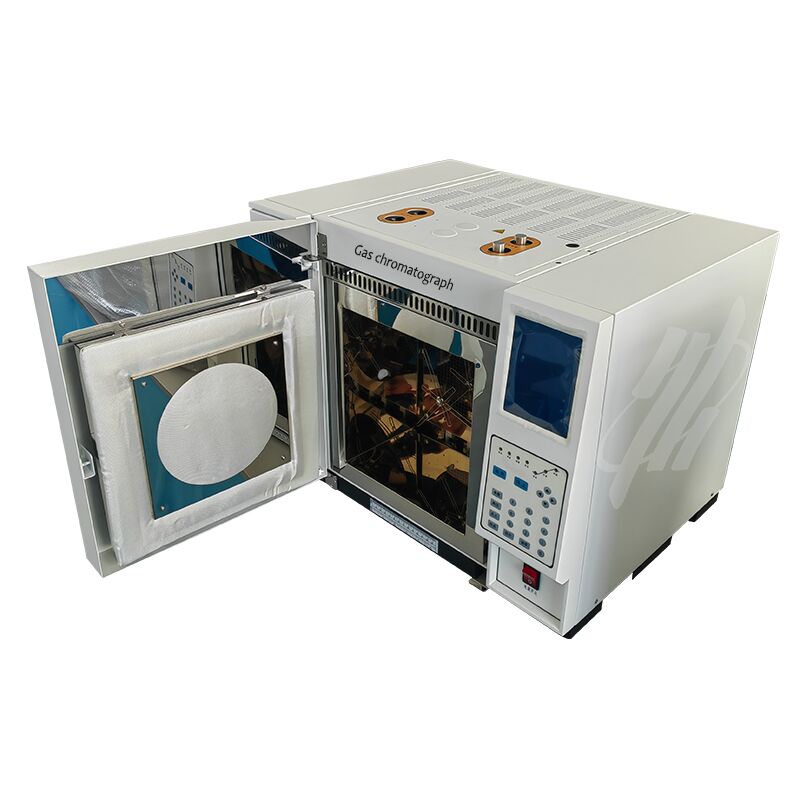

Chromatograf gazowy XHSP1700 jest wydajnym instrumentem analitycznym zaprojektowanym do dokładnej analizy rozpuszczonego gazu (DGA) w oleju izolacyjnym transformatora,oraz wykrywanie wielokomponentów gazu w sektorze petrochemicznym, energetyki i zastosowań laboratoryjnych w przemyśle, zintegrowanie dużego ekranu z podświetlonym ekranem LCD z intuicyjną konfiguracją parametrów na klawiaturze,instrument zapewnia wyraźną wizualizację danych w czasie rzeczywistym przy jednoczesnym zminimalizowaniu wymogów szkolenia operatorówSystem wykorzystuje zaawansowane międzynarodowe technologie chromatograficzne, osiągając kompleksową poprawę niezawodności analitycznej i wydajności przepływu pracy.
W jego rdzeniu, XHSP1700 wyposażony jest w zastrzeżoną funkcję kontroli temperatury komory kolumny śledzenia, która optymalizuje wydajność separacji dla złożonych mieszanin gazów.Instrument jest skonfigurowany z podwójnymi czujnikami jonizacji płomienia (FID), czujnik przewodności cieplnej (TCD) i zintegrowany przetwornik metanu, umożliwiający jednoczesną analizę wielokomponentową o wyjątkowej czułości i dokładności.Kompleksowy system wielofunkcyjnych zabezpieczeń, obejmujący przechowywanie danych o awariach zasilania, ochrona przed nadmierną temperaturą, ochrona przed temperaturą poniżej zera (0°C), wyłączenie gazu nośnego,i automatycznego zapłonu elektronicznego eliminuje ryzyko eksploatacyjne i zapewnia nieprzerwane przepływy pracy analityczne w wymagających środowiskach.
| Strefa | Wydajność |
|---|---|
| Komora kolonowa | Zakres: otoczenie od +4°C do 450°C (wzrost o 1°C); dokładność: ±0,1°C (≤200°C) / ±0,2°C (>200°C); odchylenie punktu ustawienia ≤0,5°C; odchylenie rzeczywiste ≤2%; maksymalne ogrzewanie 1500W; czujnik PT100 |
| Komora FID | Dokładność: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Max 450°C; Ogrzewanie poziome, podwójne pręty ze stali nierdzewnej o mocy 100 W; czujnik PT100 |
| Komora TCD | Dokładność: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Max 450°C; Pionowe ogrzewanie okrągłe, podwójne pręty ze stali nierdzewnej o mocy 100 W; czujnik PT100 |
| Piece do przekształcania | Dokładność: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Max 450°C; Ogrzewanie poziome, podwójne pręty ze stali nierdzewnej o mocy 100 W; czujnik PT100 |
| Detektor | Specyfikacja |
|---|---|
| TCD (przewodnictwo cieplne) | Wskaźnik czułości: ≥3500 mV·mL/mg (benzen, H2); Hałas: ≤0,01 mV; Drift: ≤0,2 mV/h; Włókno renu-wolframu o półdyfuzyjnym typie 100Ω o czterech ramionach; Wbudowany przedwzmacniacz; Prąd stały |
| FID (jonizacja płomienia) | Granica wykrywania: M≤3×10−12 g/s; Hałas: ≤5×10−14 A; Drift: ≤1×10−13 A/30min; Typ pełnego kolektora; Dźwignia korundowa; Platyna żarówka zapłonowa |
| Parametry | Specyfikacja |
|---|---|
| Temperatura otoczenia | 0°40°C |
| Względna wilgotność | ≤ 85% |
| Zasilanie | AC 220V ±10%, 50Hz ±0,5Hz |
| Zużycie energii | Około 2 kW |
W przeciwieństwie do podstawowych systemów chromatograficznych sprzedawanych w wielu branżach, XHSP1700 jest przeznaczony specjalnie dla profesjonalnych laboratoriów, gdzie możliwości analityczne wielodetektorów,bezpieczeństwo operacyjne, oraz integralność danych są wymaganiami nie podlegającymi negocjacjom:
◆ Laboratoria konserwacji i diagnostyki transformatorów przedsiębiorstwa energetyczne i zakłady przemysłowe prowadzące rutynowe analizy rozpuszczonych gazów (DGA) na olejku izolacyjnym transformatora.Zintegrowany konwerter metanu XHSP1700 ′ i podwójna konfiguracja FID+TCD zapewniają specyficzne możliwości wykrywania wymagane przez IEC 60567 i IEEE C57.104 normy diagnostyki usterek transformatorów.
◆ Kontrola jakości ropy naftowej i rafinerii- rafinerie i zakłady petrochemiczne wymagające precyzyjnej analizy wielokomponentnych węglowodorów do kontroli procesu, certyfikacji produktów i monitorowania emisji.System kontroli temperatury pomieszczenia kolumnowego zapewnia odtwarzalne oddzielanie złożonych mieszanin węglowodorów.
◆ Inne agencje badawcze i certyfikująceW ramach projektu XHSP1700 łączna struktura dwóch detektorów, konwerter metanu,i kompleksowe zabezpieczenia zabezpieczające przed awariami wspierają nieprzerwaną pracę o wysokiej przepustowości z pełną identyfikowalnością danych.
◆ Laboratoria badawcze uniwersyteckie i przemysłowe Zespoły badawcze pracujące nad rozwojem katalizatora, analizą paliwa, monitorowaniem środowiska i charakterystyką materiałów.i konfigurowalność sterowana klawiaturą sprawiają, że jest dostosowany do zmieniających się protokołów badawczych bez modyfikacji sprzętu..
P1: Co to jest analiza rozpuszczonych gazów (DGA) i dlaczego jest ona kluczowa dla konserwacji transformatorów?
Analiza rozpuszczonego gazu jest najczęściej stosowaną techniką diagnostyczną do wykrywania początkowych usterek w transformatorach mocy napełnionych olejem.Jeżeli materiały izolacyjne transformatora (oleja i celuloza) ulegają degradacji w wyniku naprężenia termicznego lub elektrycznego, wytwarzają charakterystyczne gazy - wodór, metan, etan, etylen, acetylen, tlenek węgla i dwutlenek węgla - które rozpuszczają się w olejku izolacyjnym.Dokładne pomiar stężenia i stosunku tych gazów za pomocą chromatografu gazowego, inżynierowie mogą zidentyfikować konkretne rodzaje usterek (przegrzewanie, częściowe rozładowanie, łukowanie) na długo przed wystąpieniem katastrofalnej awarii,umożliwiające utrzymanie oparte na stanie, które wydłuża żywotność transformatora i zapobiega nieplanowanym przerwom.
P2: Czym XHSP1700 różni się od standardowych chromatografów gazowych z jednym detektorem?
XHSP1700 to platforma wielodetektorowa zintegrowana z podwójnym FID (detektorem jonizacji płomienia), TCD (detektorem przewodności cieplnej) i wbudowanym konwerterem metanu w jednym instrumencie.Ta konfiguracja umożliwia jednoczesne wykrywanie węglowodorów za pomocą FID, stałych gazów (H2, O2, N2) za pośrednictwem TCD i konwersji CO/CO2 na metan w celu zwiększenia wrażliwości FID, wszystko w jednym przebiegu analitycznym.Systemy z jednym detektorem wymagają wielu wstrzyknięć lub oddzielnych instrumentów w celu osiągnięcia równoważnego zasięgu analitycznegoDodatkowo własna komora kolumnowa monitorowania temperatury optymalizuje oddzielenie dla każdej kolumny indywidualnie.
P3: Jakie zabezpieczenia bezpieczeństwa obejmuje XHSP1700 w przypadku pracy bez nadzoru?
XHSP1700 jest wyposażony w kompleksowy pięciostronny system zabezpieczeń: (1) Ochrona przed awarią zasilania automatycznie zachowuje dane chromatograficzne i parametry metody w przypadku nieoczekiwanej utraty zasilania.(2) Ochrona przed nadciśnieniem niezależnie monitoruje wszystkie cztery strefy podgrzewane i uruchamia automatyczne wyłączenie, jeśli jakaś strefa przekroczy próg bezpieczeństwa. (3) Ochrona niskiej temperatury 0°C zapobiega uszkodzeniu kolumny i detektora w środowiskach zamarzniętych poprzez wyłączenie ogrzewania do czasu stabilizacji temperatury otoczenia.(4) Ochrona przeciwprzerwaniu gazu nośnego natychmiast odcina przepływ wodoru i gasi płomień FID, jeśli ciśnienie gazu nośnego spadnie(5) Automatyczne zapalenie elektroniczne bezpiecznie ponownie zapala płomień FID przy uruchomieniu bez ręcznej interwencji, eliminując narażenie operatora na strefę detektora.
P4: Czy XHSP1700 może być stosowany do zastosowań poza analizą oleju transformatora?
Podczas gdy XHSP1700 wyróżnia się w zakresie oleju transformatora DGA, jego podwójna architektura FID + TCD + metanu czyni go wszechstronną platformą odpowiednią do szerokiego zakresu zastosowań:analiza gazu rafineryjnego (RGA), analizy składu gazu ziemnego, monitorowania VOC w środowisku, testowania czystości rozpuszczalnika, analizy gazów pochodzących z badań katalystycznych oraz wykrywania pozostałości rozpuszczalników w opakowaniach spożywczych.Przyrząd posiada szeroki zakres temperatur (ok. +4°C do 450°C), wiele opcji detektorów i konfiguracja metod oparta na klawiaturze wspierają rozwój metod w różnych dyscyplinach analitycznych bez zmian sprzętowych.
P5: Jakie są wymagania dotyczące instalacji i środowiska operacyjnego XHSP1700?
XHSP1700 wymaga standardowego środowiska laboratoryjnego z temperaturą otoczenia utrzymywaną w zakresie od 0 do 40 °C i wilgotnością względną poniżej 85% (nie kondensacyjna).Instrument działa na prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu.5Hz przy zużyciu energii około 2 kW. Wymagane urządzenia użyteczne obejmują gaz nośny o wysokiej czystości (zwykle azot lub hel, 99,999%), wodór do płomienia FID (lub generator wodoru),i czystego sprężonego powietrzaInstrument powinien być zainstalowany na stabilnej ławce z dala od bezpośredniego światła słonecznego, silnych wibracji i źródeł interferencji elektromagnetycznych.Zaleca się stosowanie gazu wydechowego detektora z przydziału oddychania lub aktywnej wentylacjiProstotę strukturalną XHSP1700 i konstrukcję przedniego dostępu minimalizują koszty instalacji i ułatwiają rutynowe zmiany kolumn i konserwację detektorów.
Dostępna kompleksowa dokumentacja techniczna i wsparcie dla aplikacji. Skontaktuj się z nami w celu uzyskania szczegółowych specyfikacji i pomocy w opracowaniu metody.
