Izolowany chromatograf gazowy tester oleju transformatorowego| XHSP1700

Name: Izolowany chromatograf gazowy tester oleju transformatorowego| XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH Test
Orzecznictwo:	CE/ISO
Numer modelu:	XHSP1700

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH Test

Orzecznictwo:

CE/ISO

Numer modelu:

XHSP1700

Nr modelu:

XHSP1700

Dostosowane:

Dostosowane

Kolor:

Czarny

Pakiet Transportowy:

Drewniane pudełko wypełnione pianką w środku

Znak firmowy:

XHSP1700

Pochodzenie:

Chiny xi′an

Możliwość Supply:

1000 miejsc/rok

Personalizacja:

Dostępny

Obsługa posprzedażna:

Certyfikat gwarancji

Gwarancja:

12 miesięcy

Podkreślić:

High Light

Podkreślić:

Trzy detektory FID i TCD DGA

6-kanałowa kontrola temperatury 0

1 C

Trading Information

Minimalne zamówienie:

1Unit

Cena:

Negocjowalne

Szczegóły pakowania:

Drewniane pudełko

Czas dostawy:

5-8 dni pracy

Zasady płatności:

T/t

Możliwość Supply:

2000 jednostek/rok

Opis produktu

Cel zastosowania:Zbudowane dla laboratoriów DGA (Dissolved Gas Analysis) w elektrowniach, ośrodków oceny stanu transformatorów i producentów wyposażenia elektrycznego napełnionego olejem (fabryki transformatorów,rośliny buszowe, HV fabryki porcelany) wymagające wysokiej precyzji chromatograficznej separacji rozpuszczonych gazów wskazujących na usterki.XHSP1700 zapewnia jednoczesne wykrywanie trzech detektorów klasy laboratoryjnej z sieciowym zarządzaniem wieloma instrumentami (253 jednostkami) do diagnostyki stanu transformatorów na skalę floty.

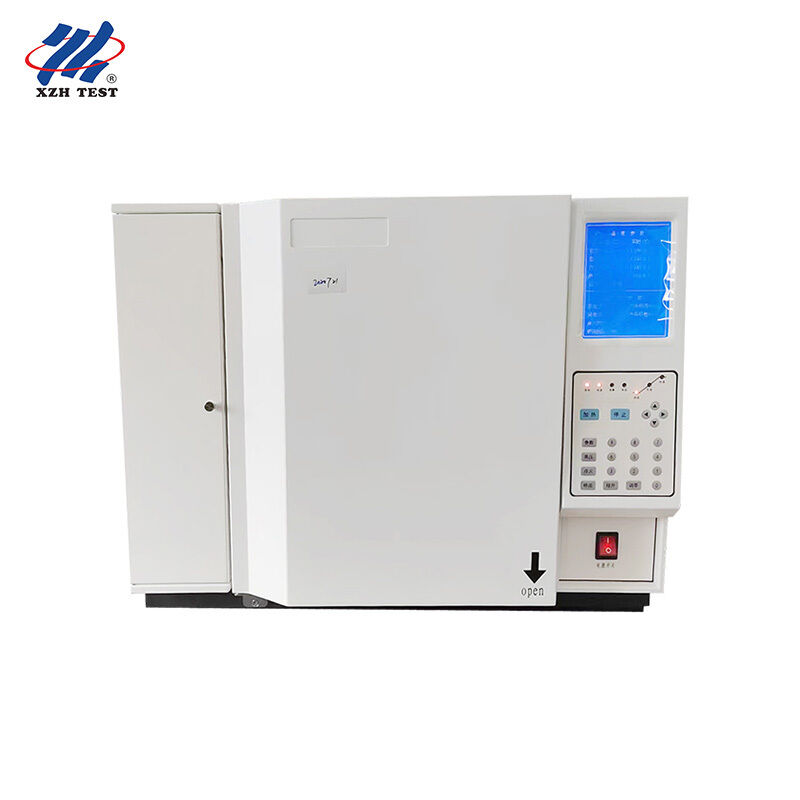

XHSP1700 Chromatograf izolowany oleju naftowego

XHSP1700 izolowany chromatograf oleju gazowego przyjmuje trójdetektorową metodę z jednym wtryskiem, dwoma równoległymi kolumnami i jedną konfiguracją podzieloną.chromatograficzna rozdzielczość szczytowa, a dokładność ilościowa przekracza wymagania krajowych i przemysłowych norm.obsługuje producentów wyposażenia elektrycznego napełnionego olejem i przedsiębiorstwa użyteczności publicznej dostarczając najlepszą wydajność, najwygodniejsza obsługa i najbardziej wrażliwe wykrywanie dla analizy gazu rozpuszczonego transformatora (DGA).

Analiza rozpuszczonych gazów jest najważniejszym narzędziem diagnostycznym do oceny stanu transformatora.etylen (C2H4), etanu (C2H6), metanu (CH4), tlenku węgla (CO) i dwutlenku węgla (CO2)i warunków łukowych zgodnie z IEC 60599 i IEEE C57.104 normy interpretacyjne.

XHSP1700

Kluczowe cechy

Wykrycie jednoczesne z trzema detektorami:Obsługuje FID (Flame Ionization Detector), TCD (Thermal Conductivity Detector) i maksymalnie trzy detektory zainstalowane jednocześnie, umożliwiając pełne profilowanie rozpuszczonego gazu w jednym wtrysku.
Zarządzanie zdalnym Ethernet:10/100M adaptive Ethernet z wbudowanym stackem IP umożliwia transmisję danych na duże odległości za pośrednictwem sieci LAN i Internetu.Wspiera do 253 chromatografów na jednej stacji roboczej sieci z monitorowaniem w czasie rzeczywistym, kontrolowanie i scentralizowane zarządzanie danymi.
6-kanałowa precyzyjna kontrola temperatury:Sześć całkowicie niezależnych stref kontroli temperatury od 8 stopni Celsjusza po 450 stopni Celsjusza z 0.Dokładność 1C i 16-stopniowe programowalne ogrzewanie .
24-bitowe przetwarzanie sygnału AD:Niski poziom hałasu, wysoka rozdzielczość 24-bitowa konwersja analogowa-cyfrowa z podstawowymi funkcjami przechowywania danych i subtrakcji danych, zapewniając niezawodną integrację szczytową nawet dla stężeń gazu śladowego.
Architektura równoległa wieloprocesorowa:Dedykowane procesory do kontroli temperatury, pozyskiwania danych,i łączności zapewniają stabilną pracę w złożonych konfiguracjach wielodetektorów ▌z automatyczną diagnostyką awarii i ochroną danych w przypadku awarii zasilania.
Chiński/angielski system operacyjny:50,7-calowy kolorowy wyświetlacz LCD z opcjami podwójnego sterowania klawiaturą i komputerem, obsługujący wolne przełączanie języków i automatyczną identyfikację detektorów dla uproszczonych przepływów pracy operatora.
Projekt modułowy:Modułowa struktura umożliwia łatwą wymianę detektorów i ich przyszłe modernizacje

Specyfikacje techniczne

Kontrola temperatury	6 kanałów, 8C ~ 450C powyżej temperatury otoczenia, wzrost o 1C, dokładność 0,1C
Program grzewczy	16 kroków, szybkość wzrostu 0,1~39C/min (normalna) / 0,1~80C/min (szybkość)
Detektory	FID, TCD; Do 3 jednocześnie
Rodzaje wtryskiwaczy	Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Kontrola gazu	Wymagania w zakresie bezpieczeństwa
Komunikacja	Ethernet IEEE802.3, Diagnostyka zdalna i aktualizacja programu
Pojemność sieci	253 chromatografów na stanowisko pracy
Wyświetlacz	5.7-calowy LCD kolorowy
Wydarzenia zewnętrzne	4 kanały; wyjście kontroli pomocniczej 4 kanały

Częste pytania

P1: Dlaczego analiza rozpuszczonych gazów jest niezbędna do oceny stanu transformatora?

Analiza rozpuszczonych gazów (DGA) jest powszechnie uważana za najskuteczniejszą nieinwazyjną metodę diagnostyczną do wykrywania początkowych usterek w transformatorach napełnionych olejem.Różne rodzaje usterek generują charakterystyczne wzory gazu: wyładowanie częściowe wytwarza głównie wodór (H2); uszkodzenia termiczne (przegrzewanie) wytwarzają etylen (C2H4) i metan (CH4); łukowanie wytwarza acetylen (C2H2).Konfiguracja trzech detektorów XHSP1700 z FID i TCD jednocześnie ilościowo określa wszystkie kluczowe gazy usterkowe w jednym wtrysku, umożliwiające dokładną identyfikację typu usterki zgodnie z metodami interpretacji IEC 60599 i IEEE C57.104 często na miesiące przed wykryciem usterki jedynie testami elektrycznymi.

P2: W jaki sposób sieciowa architektura stacji roboczych przynosi korzyści laboratoriaom z wieloma lokalizacjami?

Architektura sieci oparta na sieci Ethernet XHSP1700 obsługuje do 253 chromatografów na jednej stacji roboczej, umożliwiając:(1) Centralne zarządzanie danymi wszystkie wyniki DGA archiwizowane w jednej bazie danych dla trendów stanu transformatorów w całej flocie; (2) zdalne monitorowanie ¢ nadzorcy jednostek i kierownictwo wyższego szczebla mogą obserwować działanie instrumentów i wyniki analiz w czasie rzeczywistym z dowolnej lokalizacji;(3) Diagnoza zdalna 4) Efektywność kosztowa ̇ pojedyncza stacja robocza oparta na komputerze zarządza wieloma instrumentami, minimalizując inwestycje w systemy informatyczne dla każdego instrumentu.W ramach programu "Współpraca w sektorze energetycznym i energetycznym".

P3: Co sprawia, że 6-kanałowa regulacja temperatury jest kluczowa dla odtwarzalnego DGA?

Chromatograficzne oddzielanie rozpuszczonych gazów opiera się na precyzyjnych, odtwarzalnych profilach temperatury kolumny.Każdy z sześciu niezależnych kanałów regulacji temperatury może być zaprogramowany z maksymalnie 16 etapami ogrzewania od 8 °C powyżej temperatury otoczenia do 450 °C w 0 °CDokładność.1C. Ta możliwość wielo-strefowa, wielo-ramp umożliwia: (1) Optymalizowane oddzielenie par gazowych koelujących (np. etylen/etan) poprzez starannie kontrolowane rampy temperatury;(2) Szybkie chłodzenie kolumny za pośrednictwem automatycznego systemu tylnych drzwi dla szybszego czasu cyklu między wtryskami;(3) Równoczesne działanie wielu kolumn i detektorów w różnych optymalnych temperaturachDokładność 0,1°C zapewnia odtwarzalność czasu retencji w zakresie 0,5% RSD w ciągu setek sekwencyjnych zastrzyków.

P4: Jakie metody wprowadzania próbek są obsługiwane?

XHSP1700 obsługuje cztery typy wtryskiwaczy: (1) Wtryskiwanie kolumny w paczce standardową metodę rutynowego DGA z wykorzystaniem ekstrakcji gazu przestrzennego z próbek oleju;(2) Wstrzyknięcie kapilarne do segregacji o wysokiej rozdzielczości w przypadku analizy złożonych macierzy olejowych lub zastosowań badawczych(3) Wtrysk gazu sześcioportowy z zaworem ∙ zautomatyzowane pobieranie próbek gazu o doskonałej powtarzalności dla laboratoriów DGA o dużej przepustowości;(4) Automatyczne wtryskiwanie przestrzeni głowicy (opcjonalne) ️ w pełni zautomatyzowana ekstrakcja i wtryskiwanie ropy do gazu, minimalizując obsługę przez operatora i poprawiając możliwość odtwarzania.Instrument posiada również program samodzielnego uruchamiania czasu do bez nadzoru analizy gazu online w połączeniu z elementami automatycznego pobierania próbek.

P5: W jaki sposób 24-bitowy system AD i zarządzanie linią bazową zapewniają wykrycie gazu na poziomie śladowym?

W pierwszych fazach awarii transformatorów wytwarzane są gazy rozpuszczone w bardzo niskich stężeniach, często w jednocyfrowych ppm dla wodoru i acetylenu.24-bitowy konwerter analogowo-cyfrowy XHSP1700 zapewnia 160,7 miliona poziomów sygnału dyskretnego w porównaniu z 65 536 poziomami w tradycyjnym systemie 16-bitowym, czyli 256 razy większa rozdzielczość.umożliwia to niezawodną integrację szczytu nawet wtedy, gdy szczyt analitu jest tylko nieznacznie wyższy niż poziom hałasu bazowegoInstrument przechowuje wiele profili linii bazowych dla różnych konfiguracji kolumn/detektorów, automatycznie stosując odpowiednie odejmowanie do każdej analizy.Ta zdolność redukcji hałasu jest szczególnie cenna do wykrywania śladów acetylenu (podstawowy wskaźnik łuku) w stężeniach poniżej 1 ppm.
