| Miejsce pochodzenia: | Xi'an Shaanxi Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO CE |
| Numer modelu: | XHYY102S |

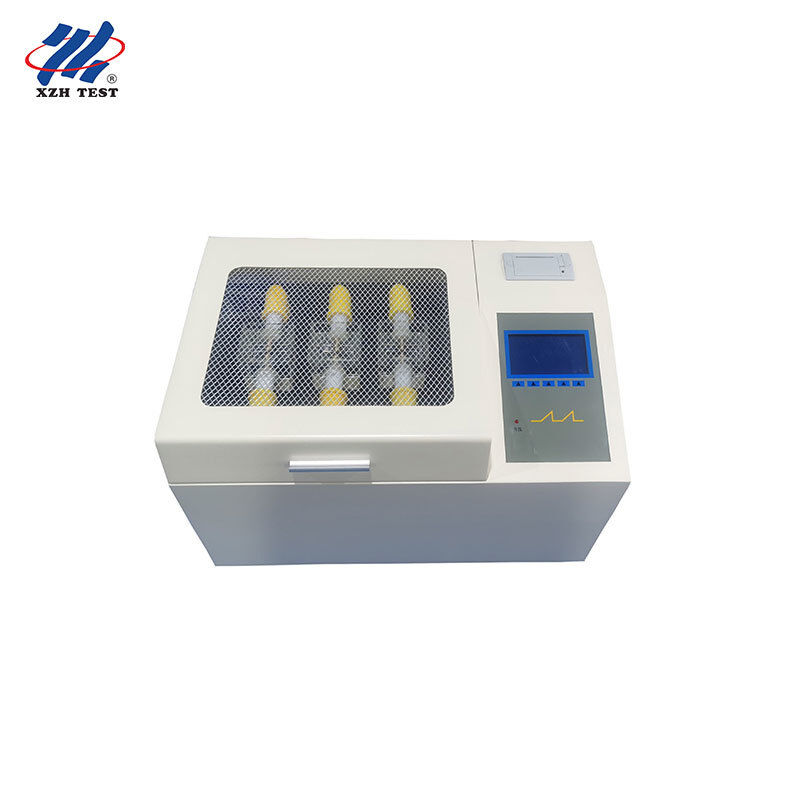

XHYY102S Badany wytrzymałości dielektrycznej oleju izolacyjnegojest w pełni automatycznym, trójstopniowym instrumentem diagnostycznym zaprojektowanym do dokładnego badania napięcia awaryjnego (BDV) olejów izolacyjnych stosowanych w transformatorach, wyłącznikach,i inne urządzenia elektryczne zanurzone w oleju. Niezależnie opracowany i wyprodukowany w ścisłej zgodności z krajowym standardem GB/T507-2002, standardem branżowym DL429.9-91 oraz najnowszym standardem branży energetycznej DL/T846.7-2004,ten przyrząd wykorzystuje mikrokontroler o dużej pojemności na jednym chipie jako jądro, osiągając pełną automatyzację całego cyklu badań, zapewnia wysoką precyzję pomiarów, znacznie poprawia wydajność operacyjną,i znacznie zmniejsza intensywność pracy personelu terenowego.
| Parametry | Specyfikacja |
|---|---|
| Napięcie wyjściowe | 0 ̊80 kV (nieobowiązkowe wyższe zakresy) |
| Pojemność wzmacniacza | 1.5 kVA |
| Dokładność napięcia | ± ((2% odczytu + 2 cyfry) |
| Prędkość wzrostu | 2.0 / 2,5 / 3,0 / 3,5 kV/s (4 opcje, błąd 0,2 kV/s) |
| Wskaźnik zniekształceń mocy | < 1% |
| Przepaść elektrodowa | Standardowy 2,5 mm |
| Konfiguracja kubka testowego | Trzy filiżanki (badanie jednoczesne lub kolejne) |
| Liczba prób | 1×6 razy (wybierane przez użytkownika) |
| Czas stojącego | 1 ‰ 9 minut (wybrane przez użytkownika, domyślnie 5 min) |
| Standardy badań | GB1986 / GB2002 / Zdefiniowane na zamówienie |
| Wymiary | 670 × 420 × 410 mm |
| Waga przyrządu | 42 kg |
| Parametry | Specyfikacja |
|---|---|
| Temperatura otoczenia | 0°C do +40°C |
| Względna wilgotność | ≤ 85% RH |
| Zasilanie pracy | 220 V prądu przemiennego ± 10% |
| Częstotliwość mocy | 50 Hz ± 10% |
| Zużycie energii | < 200 W |
| Składnik | Funkcja |
|---|---|
| Ekran LCD | Wyświetla datę, godzinę, parametry operacyjne, wyniki badań i instrukcje menu |
| Klucze funkcji | Nawigacja i ustawienie parametrów operacyjnych |
| Drukarka | Średnia wyników pojedynczych i wielokrotnych badań |
| Przełącznik prędkości wzmocnienia | Wybierz spośród czterech różnych opcji |
| Światło wskaźnika | Światła wskazujące aktywne etapy działania |
| Pokrywka kubka oleju | Otwarte do wstawiania/wyjmowania kubków olejowych; muszą być zamknięte do badań |
| Czujnik temperatury i wilgotności | Pomiary temperatury otoczenia (°C) i wilgotności względnej dla cyfrowego wyświetlacza |
| Biegun ziemi | Niezawodny terminal połączenia naziemnego |
| Zakładka zasilania | Wprowadzenie mocy AC 220V 50Hz |
| Przełącznik zasilania | Układy sterujące zasilanie przyrządu |
| Znak wysokiego napięcia | Trójkątny wskaźnik ostrzegawczy dla zagrożenia wysokim napięciem |
