Tester transformatora
>
Transformator Winding Deformation Analyzer z częstotliwością zamiatania XHBX1502

Transformator Winding Deformation Analyzer z częstotliwością zamiatania XHBX1502

Szczegóły produktu:
Miejsce pochodzenia: Xi'an Shaanxi Chiny
Nazwa handlowa: XZH TEST
Orzecznictwo: ISO CE
Numer modelu: XHBX1502
Szczegółowe informacje
Miejsce pochodzenia:
Xi'an Shaanxi Chiny
Nazwa handlowa:
XZH TEST
Orzecznictwo:
ISO CE
Numer modelu:
XHBX1502
Podkreślić:

High Light

Podkreślić:

Zmierzenie segmentowanego przesuwania częstotliwości Transformator Winding Deformation Analyzer

,

Cyfrowy analizator odpowiedzi częstotliwości o wysokiej prędkości

,

oparty na DDS

Trading Information
Minimalne zamówienie:
1 zestaw
Cena:
Negocjowalne
Szczegóły pakowania:
opakowania drewniane
Czas dostawy:
5-8 DNI ROBOCZYCH
Zasady płatności:
T/T
Możliwość Supply:
3000 jednostek/rok
Opis produktu

Analizator deformacji uzwojeń transformatora XHBX1502 to zaawansowany, nieniszczący przyrząd diagnostyczny oparty na technologii analizy odpowiedzi częstotliwościowej (FRA), przeznaczony do wykrywania wewnętrznych usterek mechanicznych w transformatorach energetycznych o mocy od 63 kV do 500 kV. Podczas produkcji transformatora każde uzwojenie posiada unikalną, stabilną sygnaturę odpowiedzi częstotliwościowej, określoną przez jego parametry pojemności rozproszonej (Ci) i indukcyjności rozproszonej (Li). Zdarzenia takie jak zwarcia, uderzenia transportowe, aktywność sejsmiczna lub siły elektromagnetyczne od prądów zwarciowych mogą fizycznie przemieścić lub zdeformować uzwojenia, zmieniając te parametry rozproszone i powodując mierzalne zmiany w odpowiedzi częstotliwościowej. XHBX1502 wykorzystuje cyfrowe, szybkie przemiatanie częstotliwości oparte na DDS do przechwytywania i porównywania tych sygnatur, kwantyfikując wielkość, lokalizację i kierunek odchyleń odpowiedzi w celu określenia, czy transformator wymaga poważnej naprawy — wszystko to bez inwazyjnych testów lub spuszczania oleju.

Specyfikacje techniczne
Parametr Specyfikacja
Wydajność pomiarowa
Zakres pomiaru amplitudy -120 dB do +20 dB
Dokładność pomiaru amplitudy 0,1 dB
Dokładność przemiatania częstotliwości 0,005%
Powtarzalność testu w fazie 99,9%
Charakterystyka sygnału
Impedancja wejściowa sygnału 1 MΩ
Impedancja wyjściowa sygnału 50 Ω
Amplituda wyjściowa sygnału ±20 V
Zastosowanie i cechy fizyczne
Dotyczy mocy transformatora 63 kV – 500 kV
Wymiary przyrządu (dł. x szer. x wys.) 340 × 240 × 210 mm
Wymiary obudowy (dł. x szer. x wys.) 370 × 280 × 260 mm
Wymiary skrzynki kablowej (dł. x szer. x wys.) 420 × 300 × 300 mm
Masa całkowita 20 kg
Środowisko pracy
Temperatura pracy -10°C do +40°C
Temperatura przechowywania -20°C do +70°C
Wilgotność względna < 90%, bez kondensacji
Kluczowe cechy wydajności
Cyfrowe szybkie przemiatanie częstotliwości oparte na DDS — Technologia bezpośredniej syntezy cyfrowej (DDS) generuje precyzyjne, powtarzalne sygnały wzbudzenia w całym zakresie częstotliwości pomiarowych, zapewniając dokładność przemiatania częstotliwości 0,005% i powtarzalność testu w fazie 99,9% dla wysoce niezawodnych porównań przed i po.
Segmentowany pomiar przemiatania częstotliwości — Automatycznie dzieli widmo częstotliwości na zoptymalizowane segmenty, koncentrując rozdzielczość pomiarową w pasmach częstotliwości najbardziej wrażliwych na określone tryby deformacji uzwojeń — wyboczenie promieniowe, teleskopowanie osiowe i ściskanie pierścieniowe.
Analiza szerokiego zakresu dynamiki — Zakres pomiaru amplitudy (-120 dB) do (+20 dB) przechwytuje zarówno subtelne zmiany uzwojeń we wczesnym stadium, jak i sygnatury dużych deformacji, z rozdzielczością 0,1 dB dla precyzyjnego rozróżnienia między normalnym starzeniem się a zmianami strukturalnymi związanymi z usterkami.
Bezprzewodowy interfejs Bluetooth — Zintegrowana łączność Bluetooth umożliwia bezprzewodowe przesyłanie danych do komputera PC lub tabletu w celu zaawansowanej analizy, generowania raportów i zarządzania bazą danych — eliminując plątaninę kabli w miejscu pracy stacji.
Metodologia badań nieniszczących — Analiza odpowiedzi częstotliwościowej nie wymaga spuszczania oleju, dostępu wewnętrznego ani wzbudzenia wysokiego napięcia — co czyni ją bezpieczniejszą i szybszą niż alternatywne metody diagnostyczne, jednocześnie zapewniając równoważną lub lepszą czułość wykrywania deformacji uzwojeń.
Trójfazowa analiza porównawcza — Przechwytuje i nakłada sygnatury odpowiedzi częstotliwościowej ze wszystkich trzech faz jednocześnie, umożliwiając natychmiastowe wizualne porównanie odchyleń międzyfazowych wskazujących na asymetryczną deformację uzwojeń.
Wytrzymałe opakowanie gotowe do pracy w terenie — Obudowa przyrządu ze stopu aluminium i oddzielna skrzynka kablowa zapewniają solidną ochronę podczas transportu i przechowywania, a całkowita masa systemu wynosząca 20 kg zapewnia równowagę między przenośnością a możliwościami pomiarowymi dla testów 63 kV–500 kV.

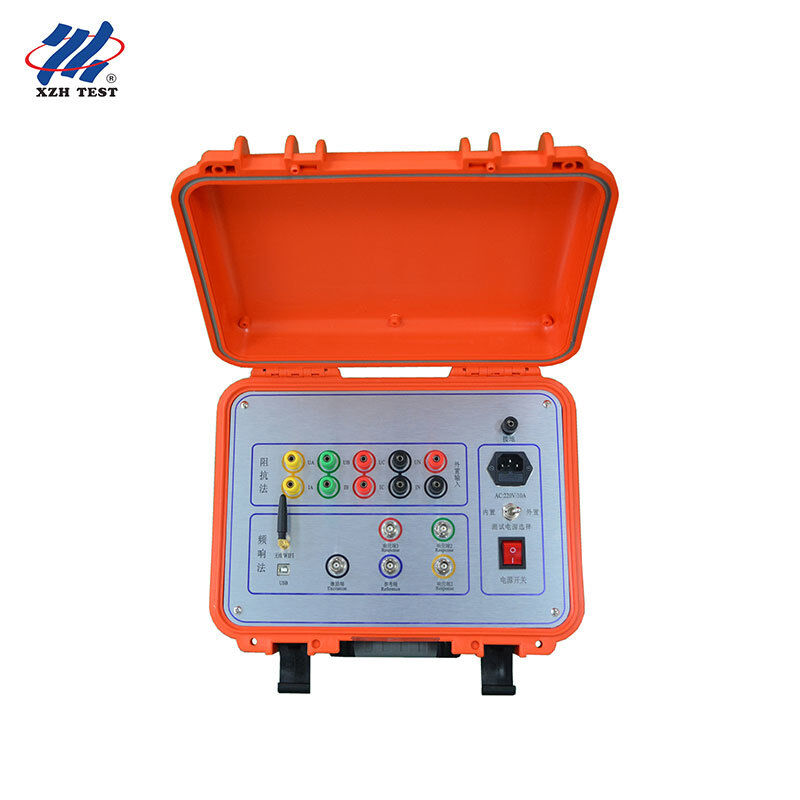

Zdjęcie produktu

XHBX1502

Często zadawane pytania
P1: Czy ten analizator nadaje się dla specjalistów ds. monitorowania stanu i diagnostyki transformatorów?
Tak, XHBX1502 jest niezbędnym narzędziem w programach monitorowania stanu transformatorów. W przeciwieństwie do badań oleju lub pomiarów elektrycznych, które wykrywają skutki wtórne, FRA bezpośrednio mierzy integralność mechaniczną uzwojeń — samą strukturę fizyczną. Specjaliści ds. diagnostyki mogą ustalić bazową sygnaturę odpowiedzi częstotliwościowej, gdy transformator jest znany jako sprawny (po produkcji lub uruchomieniu), a następnie przeprowadzać okresowe ponowne testy w celu wykrycia postępującej deformacji wynikającej z narażenia na usterki, cykli termicznych i starzenia. Powtarzalność na poziomie 99,9% zapewnia, że obserwowane zmiany reprezentują rzeczywisty rozwój strukturalny, a nie zmienność pomiarową.
P2: Czy inżynierowie utrzymania ruchu w stacjach wysokiego napięcia mogą go używać do rutynowych inspekcji?
Absolutnie. Zespoły utrzymania ruchu w stacjach zarządzające flotą transformatorów 63 kV–500 kV mogą włączyć testy FRA do harmonogramów prac konserwacyjnych. Oparte na DDS automatyczne przemiatanie częstotliwości i bezprzewodowe przesyłanie danych przez Bluetooth w XHBX1502 usprawniają przepływ pracy testowej: podłącz przyrząd, uruchom sekwencję automatycznego przemiatania i przejrzyj porównawczy wykres odpowiedzi częstotliwościowej. Funkcja segmentowanego przemiatania optymalizuje czas trwania testu przy jednoczesnym zachowaniu czułości diagnostycznej, co czyni go praktycznym do testowania wielu transformatorów podczas jednego zaplanowanego okna przestoju.
P3: Jak służy on działom testowania fabrycznego i działom badawczo-rozwojowym transformatorów?
Producenci transformatorów i centra badawczo-rozwojowe wykorzystują FRA do walidacji projektów, testów typu i zapewnienia jakości. Precyzyjny łańcuch pomiarowy XHBX1502 (dokładność częstotliwości 0,005%, dokładność amplitudy 0,1 dB, powtarzalność 99,9%) zapewnia precyzję wymaganą do analizy inżynierskiej alternatywnych projektów uzwojeń, badania tolerancji produkcyjnych i ustalania fabrycznych sygnatur bazowych. Bezprzewodowy interfejs Bluetooth umożliwia bezproblemową integrację ze stacjami roboczymi inżynierów w celu zaawansowanego przetwarzania końcowego, porównania z symulacjami projektowymi i archiwizacji fabrycznych danych referencyjnych przez cały okres eksploatacji transformatora.
P4: Czy jest odpowiedni dla zespołów prowadzących dochodzenia kryminalistyczne po awariach elektrycznych?
Gdy transformator doświadczy poważnego zwarcia lub zadziałania przekaźnika zabezpieczającego, dochodzeniowcy muszą ustalić, czy transformator jest bezpieczny do ponownego uruchomienia, czy wymaga naprawy. XHBX1502 dostarcza kluczowych dowodów dotyczących integralności mechanicznej: porównanie odpowiedzi częstotliwościowej po awarii z bazową sprzed awarii (lub z bazowymi jednostek siostrzanych) ujawnia, czy uzwojenia się przemieściły. Te obiektywne, kwantyfikowalne dane są niezbędne do przetwarzania roszczeń ubezpieczeniowych, rozstrzygania sporów gwarancyjnych i raportowania incydentów regulacyjnych — często decydując o prostej decyzji o powrocie do służby lub o niepotrzebnej, kosztownej inspekcji wewnętrznej.
