Ręczny tester rezystancji prądu stałego uzwojeń transformatora|XHZ1010SC Przegląd produktu
Tester rezystancji prądu stałego XHZ1010SC jest obowiązkowym urządzeniem testującym dla półproduktów i gotowych produktów transformatorowych podczas fabrycznych testów odbiorczych, instalacji, remontów, regulacji przełączników zaczepów, testów uruchomieniowych i konserwacji zapobiegawczej prowadzonej przez przedsiębiorstwa energetyczne. Inspekcjonuje jakość spawania połączeń uzwojeń, wykrywa zwarcia międzyzwojowe w uzwojeniach, weryfikuje niezawodność styku przełączników zaczepów we wszystkich pozycjach oraz spójność między rzeczywistymi a wskazanymi pozycjami przełączników zaczepów, sprawdza przerwy w przewodach wyprowadzających i identyfikuje przerwy w żyłach w wielożyłowych uzwojeniach równoległych. Przyjmując zaawansowaną technologię zasilania, instrument charakteryzuje się zwartą konstrukcją, niewielką wagą, wysokim prądem wyjściowym, doskonałą powtarzalnością, silną zdolnością przeciwzakłóceniową i kompleksowymi funkcjami ochrony. Sterowany szybkim mikrokomputerem jednoukładowym, osiąga wysoki stopień automatyzacji dzięki funkcjom automatycznego rozładowania i alarmu rozładowania, umożliwiając szybki i dokładny pomiar rezystancji prądu stałego transformatora.
Parametry techniczne
| Parametr |
Specyfikacja |
| Model |
XHZ1010SC |
| Zakres pomiarowy |
0,5 mΩ ~ 50 kΩ (sześć zakresów) |
| Szczegóły zakresu |
100 Ω-50 kΩ / 1 Ω-200 Ω / 100 mΩ-50 Ω / 10 mΩ-10 Ω / 5 mΩ-3 Ω / 0,5 mΩ-0,2 Ω |
| Prąd testowy |
<20mA >
|
| Dokładność |
±(0,2% + 2 cyfry) / ±(0,5% + 2 cyfry) |
| Długość kabla testowego |
Standardowo 5 metrów, możliwość dostosowania |
| Temperatura otoczenia |
0°C do 40°C |
| Wilgotność otoczenia |
≤ 85% RH |
| Zasilanie |
Zasilanie z baterii litowej |
| Obsługa |
Ekran dotykowy + wyświetlacz cyfrowy |

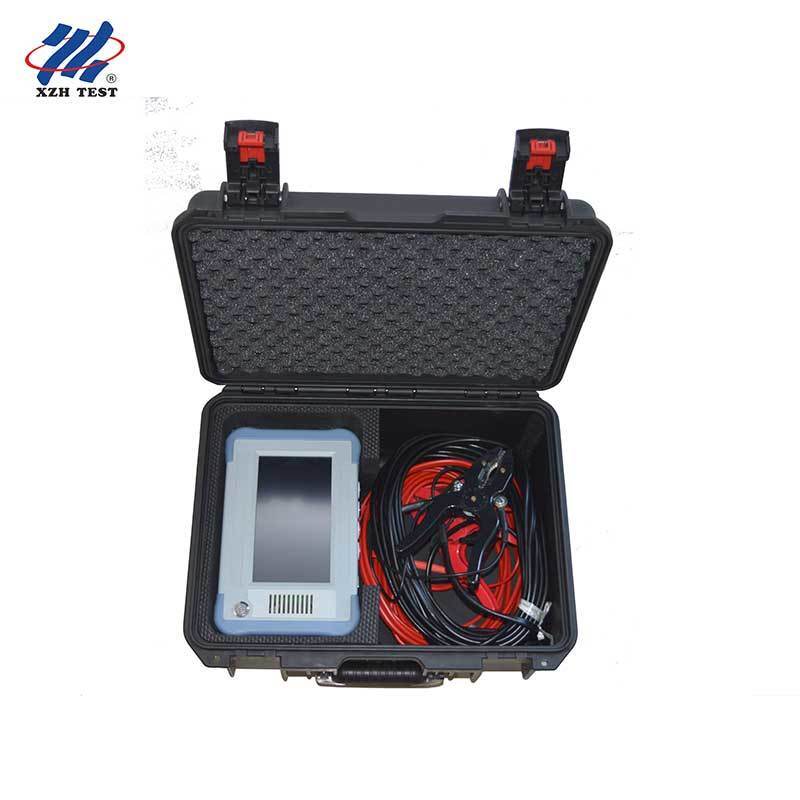

Zdjęcie produktu
Kluczowe cechy
- Inspekcjonuje jakość spawania połączeń uzwojeń i wykrywa zwarcia międzyzwojowe w uzwojeniach
- Weryfikuje niezawodność styku przełącznika zaczepów i spójność między rzeczywistymi a wskazanymi pozycjami
- Sprawdza przerwy w przewodach wyprowadzających i identyfikuje przerwy w żyłach w wielożyłowych uzwojeniach równoległych
- Maksymalny prąd testowy 10A z sześcioma wybieranymi biegami prądu dla zakresu pomiarowego 0,5 mΩ-50 kΩ
- Kompaktowa, lekka konstrukcja ręczna o wysokiej powtarzalności i silnej zdolności przeciwzakłóceniowej
- Sterowanie szybkim MCU z funkcjami automatycznego rozładowania i alarmu rozładowania
- Zasilanie z baterii litowej z obsługą ekranu dotykowego i wyświetlaczem cyfrowym
Obszary zastosowań
- Systemy energetyczne: wytwarzanie, przesył, transformacja i dystrybucja energii elektrycznej
- Fabryki i kopalnie: wielkoskalowe zakłady produkcyjne i różne firmy wydobywcze
- Hutnictwo i petrochemia: przetapianie, przetwarzanie chemiczne, uzdatnianie wody
- Transport: porty, koleje, autostrady, lotniska i oświetlenie uliczne miast
- Przedsiębiorstwa i instytucje: działy logistyki dużych przedsiębiorstw
- Przemysł budowlany: duże firmy budowlane i zarządzające nieruchomościami
- Instalacja i testowanie energii elektrycznej: firmy instalacyjne i uruchomieniowe energii elektrycznej wszystkich szczebli
Zamierzeni użytkownicy
Zaprojektowany dla warsztatów produkujących transformatory wykonujących inspekcję wyjściową na linii produkcyjnej, warsztatów remontów i napraw transformatorów oraz działów konserwacji elektrycznej, które potrzebują ręcznego testera z ekranem dotykowym do szybkiej weryfikacji rezystancji uzwojeń podczas produkcji, remontu i konserwacji przełączników zaczepów. Dzięki wyjściu 10A w sześciu biegach prądowych, zakresowi 0,5 mΩ-50 kΩ i konfigurowalnym kablom testowym, jest on przeznaczony do inspekcji spawów uzwojeń, wykrywania zwarć międzyzwojowych i weryfikacji styków przełączników zaczepów w warunkach warsztatowych. W przeciwieństwie do modeli mobilnych zasilanych bateryjnie przeznaczonych do uruchamiania w terenie, ten model kładzie nacisk na szczegółowe specyfikacje techniczne i inspekcję jakości uzwojeń na linii produkcyjnej.
FAQ
P1: Jakie biegi prądu testowego są dostępne?O: Dostępnych jest sześć biegów (<20mA >
P2: Jakie wady uzwojeń można wykryć?O: Może inspekcjonować jakość spawania połączeń uzwojeń, wykrywać zwarcia międzyzwojowe, weryfikować niezawodność styków przełączników zaczepów oraz identyfikować przerwy w przewodach wyprowadzających i przerwy w żyłach.
P3: Jaka jest dokładność pomiaru?O: Dokładność wynosi ±(0,2% + 2 cyfry) lub ±(0,5% + 2 cyfry), w zależności od zakresu pomiarowego.
P4: Jak zasilany jest ten tester?O: Jest zasilany z baterii litowej, co umożliwia obsługę ręczną bez zewnętrznego zasilania, zapewniając wygodę w terenie i warsztacie.
P5: Czy długość kabla testowego można dostosować?O: Tak, standardowy kabel testowy ma 5 metrów, a długość można dostosować do różnych wymagań testowych.
