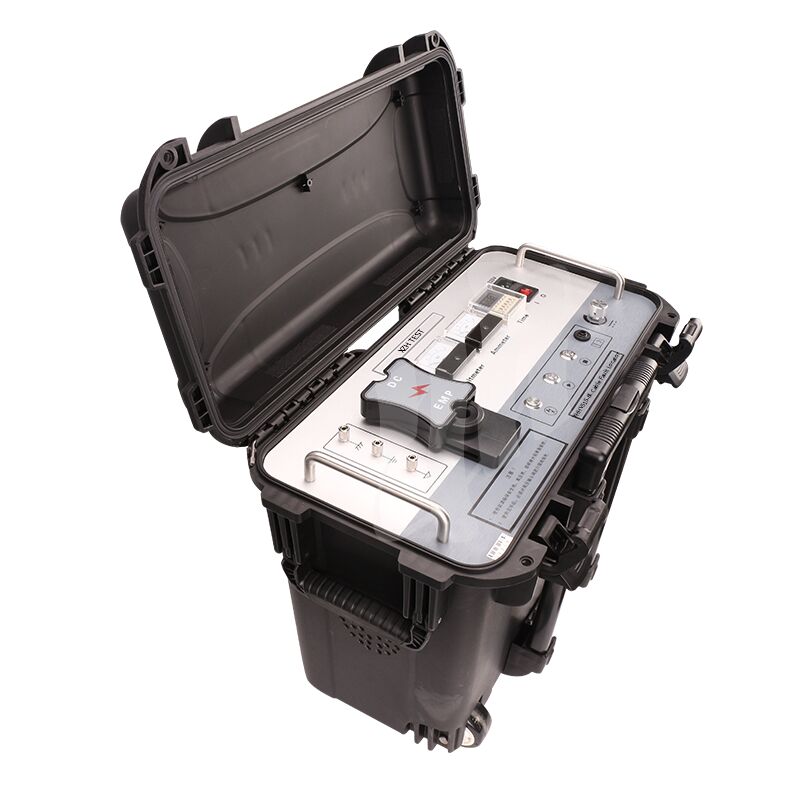

Lokalizator usterek kabli podziemnych z wbudowanym kondensatorem 8μF

Charakterystyka produktu:

dokładne pomiar napięcia w czasie rzeczywistym po stronie wysokiego napięcia;

ochrona uruchomienia w pozycji zerowej w celu zwiększenia bezpieczeństwa i niezawodności;

Unikalna konstrukcja pomiarowa wysokiego napięcia, umożliwiająca voltometrowi wskazywanie wartości napięcia kondensatora w czasie rzeczywistym, nawet gdy kondensator jest zatrzymany, zapewniając operatorom pełną kontrolę nad wysokim napięciem;

Czas rozładowania może być arbitralnie ustawiony w odpowiednich odstępach czasu.

Opis funkcji panelu

1Bezpieczne uziemienie: uziemienie obudowy przyrządu w celu zapobiegania uruchomieniu obudowy lub porażeniu personelu prądem.

2Przycisk rozładowania: gdy wysokie napięcie jest wyłączone, naciśnięcie tego przycisku ręcznie rozładowuje ładunek wewnętrzny.

3. Przycisk uruchomienia/wskaźnik pozycji zerowej: gdy wskaźnik pozycji zerowej jest zapalony (żółty), oznacza to, że przyrząd znajduje się w pozycji zerowej.Naciśnięcie przycisku startu aktywuje wysokie napięcie. Gdy wskaźnik pozycji zerowej jest wyłączony, wskazuje, że przyrząd nie znajduje się w pozycji zerowej.wskaźnik pozycji zerowej zapali się/Powtórne naciśnięcie przycisku startu /aktywuje wysokie napięcie.

4. Przycisk zatrzymania/wysoki napięcie: po zakończeniu badania lub wystąpieniu nieprawidłowości naciśnięcie tego przycisku odciąży wysoki napięcie.Wskaźnik wysokiego napięcia zapali się, aby wskazać, że wysokiego napięcia wyjście rozpoczęło; wskaźnik wyłączy się, aby wskazać, że wysokonapięciowe wyjście zostało zatrzymane.

5. Przełącznik ochrony przed prądem: przy naciśnięciu jest aktywowana funkcja ochrony przed prądem; po uwolnieniu przyrząd uruchomił ochronę przed prądem.Po włączeniu urządzeniaNastępnie ustawić w kierunku wskazówek zegara, aby zwiększyć wysokie napięcie wyjściowe z niskiego do wysokiego,i w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć wysokie napięcie wyjściowe z wysokiego do niskiego.

7. Przełącznik zasilania: "Pozycja 1" oznacza, że zasilanie 220 V prądu zmiennego jest włączone w celu zasilania systemu; "Pozycja 0" oznacza, że zasilanie 220 V prądu zmiennego jest wyłączone w celu zasilania systemu.

8Utrzymalec bezpiecznika: miejsce do instalacji bezpieczników w systemie zasilania prądem przemiennym 220 V.

9Zakładka zasilania: źródło zasilania operacyjnego przyrządu, port podłączenia AC 220V.

10. Ustawienie czasu: Ustawia interwał czasu rozładowania.

11Amperometr: wskazuje prąd po stronie wysokiego napięcia.

12. Voltometr: zestaw kV wskazujący wysokonapięciowe napięcie wyjściowe.

13. Wysokonapięciowe wyjście (EMP): Podłącz linię wysokonapięciowego wyjścia podczas impulsowego rozładowania.

14. Wysokonapięciowe wyjście (DC): podłącz wysokonapięciową linię wyjściową podczas badań napięcia stałego.
