| Miejsce pochodzenia: | Xi'an Shaanxi Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO CE |
| Numer modelu: | XHHV535-2L |
Wyposażone w:Zespoły ds. awarii kabli elektroenergetycznych, wykonawcy obsługi sieci dystrybucyjnej 35 kV, dostawcy usług badań wysokonapięciowych w przemyśle

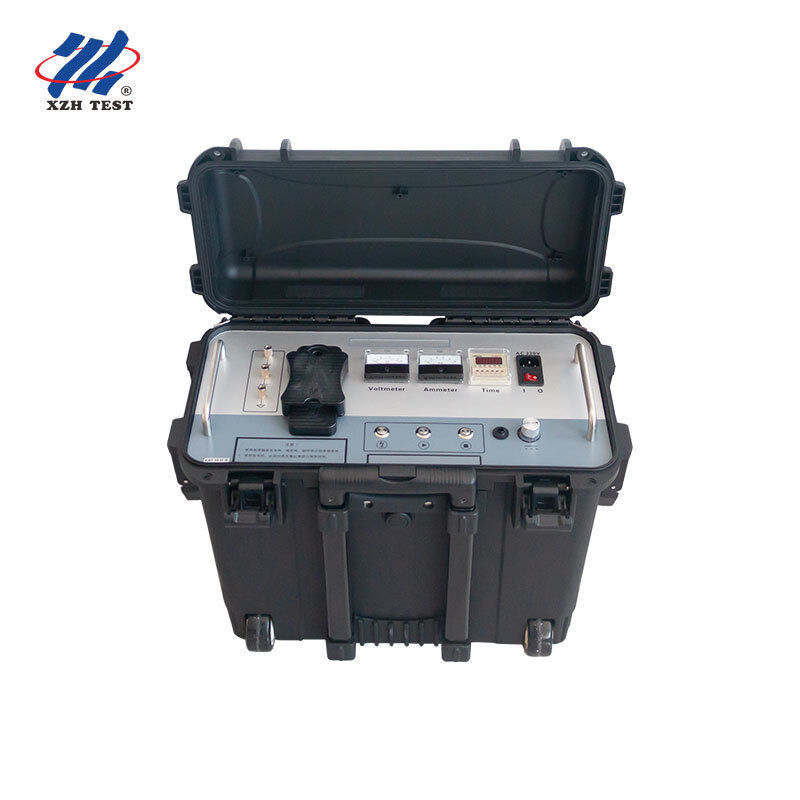

Podstawowa wartość:Przenośny generator impulsowy prądu stałego z kondensatorem 2μF dostarczający energię rozładowania 0-1024J w zakresie 35kV i poniżej wykrywania usterek w kablu.Trzystopniowa ochrona + blokada w pozycji zerowej + voltometr w stanie gotowości w czasie rzeczywistym ‡ pełna zdolność impulsowa 35 kV w przenośnym czynniku kształtu jednego operatora.
XHHV535-2L jest zbudowany dla profesjonalnych zespołów lokalizacji usterek kablowych, którzy potrzebująMożliwość wyładowania impulsowego klasy 35 kV bez logistyki urządzenia zamontowanego na wózku. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, rowów kablowych z wąskimi ścieżkami podejścia i wielopoziomowych obiektów przemysłowych, w których wymiary wind ograniczają wielkość urządzeń.
Wyniki inżynieryjne XHHV535-2Lpełna zdolność rozładowania impulsowego 35 kVw przenośnym podwoziu z prętem ciągnącym; konwencjonalnie generatory napięć 35 kV wymagają obudowy zamontowanej na wózku z dużymi odległościami wolnymi, wewnętrznego okablowania o dużym zasięgu,i dużych banków kondensatorów, które napędzają ciężar i masowośćXHHV535-2L osiąga tę samą napięcie poprzez technologię HV o wysokiej częstotliwości, miniaturyzowaną konstrukcję o wysokiej niezawodności,oraz zintegrowaną architekturę ładowania/wyładowania, która eliminuje zewnętrzne połączenia kablowe HV i oddzielne moduły kondensatorów.
Wpływ operacyjny:Generator napięć o mocy 35 kV, który jeden technik może przenosić z pojazdu do punktu badania ̇ przez bramy, schody,W związku z tym, w przypadku, gdy wprowadzono nowe rozwiązania, w przypadku gdy wprowadzono nowe rozwiązania, w przypadku gdy wprowadzono nowe rozwiązania, w przypadku gdy wprowadzono nowe rozwiązania, w przypadku gdy wprowadzono nowe rozwiązania, w przypadku gdy wprowadzono nowe rozwiązania.Zmniejsza to wymagania dotyczące pojazdów (nie ma potrzeby podnoszenia bramy), przyspiesza czas wdrażania każdego zadania i eliminuje ograniczenie harmonogramowania potrzeby dwóch osób do rutynowych badań usterek 35 kV.
| Element bezpieczeństwa | Jak chroni |
|---|---|
| Złamanie pozycji zerowej | Głowica regulacji napięcia musi być na poziomie zerowym, zanim wyjście HV może zostać włączone |
| Voltmeter w stanie gotowości w czasie rzeczywistym | KV licznik wyświetla napięcie kondensatora nieprzerwanie, nawet gdy przyrząd jest zatrzymany. Operator zawsze wie stan energii przed zbliżeniem się do końcówek |
| Trzystopniowa ochrona automatyczna | Niezależne obwody przepływu prądu, nad napięciem i przegrzania jednocześnie monitorują wyjście |
| Tolerancja bezpośredniego zwarcia | Etap wyjściowy zaprojektowany tak, aby przetrwał w warunkach martwego krótkiego trwania podczas agresywnego warunkowania usterki |
| Możliwość ręcznego rozładowania | Kontrolowane rozpraszanie energii pozostałej kondensatora za pomocą polecenia operatora sekundarnej warstwy bezpieczeństwa poza obwodem automatycznego rozładowania |
| Konfigurowalny czas rozładowania | Wybornie ustawialne odstępy rozładowania. Operator kontroluje kadencję impulsu w celu optymalnej lokalizacji akustycznej bez pośpiechu lub nadmiernego cyklu. |
XHHV535-2L łączy obwod ładowania i rozładowania w jednej kompaktowej obudowie.obwód ładowaniaWykrywa napięcie w kablu HV i przekierowuje je do pętli regulacji napięcia, zapewniając dokładność ładowania kondensatora magazynowania energii 2μF do wybranego przez operatora poziomu (0-35kV).obwód rozładowujący, uruchomiony przez mechanizm impulsowy, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
Magnes impulsowy ∙ zintegrowany zestaw zawierający wysokonapięciowe źródło zasilania prądu stałego, kondensator magazynowania energii,i sfery rozładowania w jednej modułowej jednostce jest kluczem do XHHV535-2L s kompaktowego czynnika kształtuWyeliminując połączające się kable, oddzielne banki kondensatorów i zewnętrzne luki kul w tradycyjnych konfiguracjach na poziomie komponentów,Magnes impulsowy osiąga tę samą wydajność elektryczną w ułamku objętości fizycznej.
| Zastosowanie | Rodzaj kablu docelowego |
|---|---|
| Wykrywanie usterek kablowych | 35 kV i poniżej XLPE, PILC i EPR izolowane kable ✓ dystrybucja miejska, zasilacze przemysłowe i obwody kolektorów energii odnawialnej |
| Prąd stały wytrzyma próby napięcia | Weryfikacja izolacji po instalacji i po naprawie kabli i urządzeń elektrycznych o napięciu 35 kV, w tym transformatorów i urządzeń rozdzielczych |
| Badanie przełomowe na wysokim napięciu | Kontrolowana indukcja przebłysku dla uzyskiwania kształtu fali TDR i pomiaru odległości przedlokalizacji usterki |
| Akustyczno-magnetyczna synchronizacja | Synchronizowane rozładowanie impulsowe dla dokładnej lokalizacji punktu uszkodzenia przy użyciu zewnętrznych odbiorników pola akustycznego i magnetycznego |
| Ocena profilaktycznej konserwacji | Planowana ocena stanu kabli tendencje bazowe reakcji impulsowej w celu wczesnego wykrywania pogorszenia izolacji w starzejących się sieciach 35 kV |
P: W jaki sposób generator wysokiego napięcia działa w wykrywaniu usterek w kablach?
Generator przepływu wyładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia.Łuk ten wytwarza zarówno sygnał akustyczny (wysoki dźwięk uderzający wykrywalny przez naziemne mikrofony), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny)Dzięki połączeniu czasu przybycia sygnału akustycznego i elektromagnetycznego operatorzy mogą precyzyjnie określić dokładną lokalizację usterki za pomocą techniki znanej jako synchronizacja akustyczno-magnetyczna.
P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?
Wybór napięcia następuje według ogólnego wytycznego, tj. nominalnego napięcia roboczego kabla. W przypadku kabli niskiego napięcia (do 1 kV) należy użyć zakresu 8 kV lub 12 kV. W przypadku kabli dystrybucyjnych średniego napięcia (6-15 kV),zakres 16 kV jest odpowiedniW przypadku kabli przesyłowych wysokiego napięcia (35 kV i wyższych) należy użyć zakresu 32 kV.Zawsze konsultuj specyfikacje maksymalnego napięcia badawczego producenta kabla i upewnij się, że podczas pracy na wysokim napięciu zachowane są wszystkie wymagania bezpieczeństwa.
P: Jakie środki ostrożności należy przestrzegać podczas pracy generatorów przepływowych?
Zawsze sprawdzaj, czy kabla jest całkowicie odłączona i odizolowana od wszystkich źródeł zasilania przed podłączeniem.Stworzyć minimalny 5-metrowy obwód bezpieczeństwa wokół strefy testowej z znakami ostrzegawczymiWszystki personel musi nosić odpowiednie urządzenia ochrony osobistej, w tym odzież o charakterze łukowym, rękawiczki izolacyjne HV i nadszki dielektryczne.zatrzymanie awaryjne, i zero napięcia zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować odpowiednich procedur bezpieczeństwa.
P: Jaka jest zaleta wielokrotnych poziomów energii (joule) w tej jednostce?
Różne poziomy energii służą różnym celom diagnostycznym.864J1024J) są idealne do wstępnego potwierdzenia usterki i lokalizacji usterek o wysokiej odporności, w których nadmierna energia może pogorszyć uszkodzenie kabla.. Średnia energia (1225J2048J) zapewnia optymalną wytrzymałość sygnału akustycznego dla większości rutynowych badań usterek. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania,lub błędy o wysokiej impedancji, które wymagają silniejszej generacji łuku w celu wytworzenia wykrywalnej sygnatury akustycznejWybór na trzech poziomach umożliwia operatorom dopasowanie mocy do warunków pola.
P: Jaka gwarancja i wsparcie są dołączone do tego generatora?
12-miesięczna standardowa gwarancja na wady produkcyjne z codziennym wsparciem technicznym. Certyfikat CE i ISO 9001: 2015. Każda jednostka obejmuje generator napięć, kabel wyjściowy HV, kabel naziemny,pręt rozładowy, podręcznik obsługi oraz wózek ciężkoodporny z kółkami zamykającymi dla bezpiecznego transportu.Części zamienne, w tym szczeliny rozładowania, kondensatory i diody HV są zapisywane do szybkiej wymiany.
