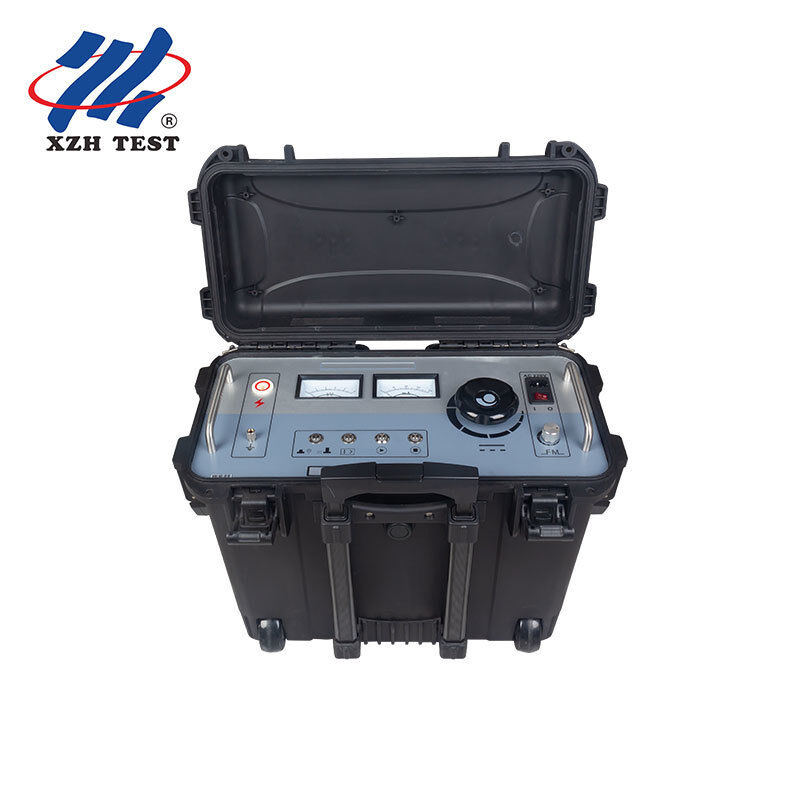

Napięcie wyjściowe lokalizatora uszkodzeń płaszcza zewnętrznego kabli wysokiego napięcia wynosi 10kV i poniżej, w pełni spełniając wymagania testu wytrzymałości płaszcza zewnętrznego kabli zgodnie z chińską normą krajową GB50150-2006, w tym testy odbiorcze i zapobiegawcze płaszczy zewnętrznych kabli odpowiednich dla systemów z wiązaniami krzyżowymi, a także lokalizację uszkodzeń płaszczy zewnętrznych kabli. Szybko i dokładnie lokalizuje uszkodzenia uziemienia płaszcza zewnętrznego oraz ukryte zagrożenia, takie jak nadmierny prąd upływu w kablach wysokiego i bardzo wysokiego napięcia jedno- i trójżyłowych 10kV-500kV, a także może przeprowadzać 1-minutowe testy wytrzymałości na napięcie stałe 5kV-10kV dla płaszczy zewnętrznych kabli HDPE i PVC. Jest to niezbędny dedykowany przyrząd do konserwacji urządzeń kablowych jednostek eksploatacyjnych kabli wysokiego i bardzo wysokiego napięcia jedno- i trójżyłowych 10kV-500kV, firm inżynieryjnych zajmujących się kablami bardzo wysokiego napięcia oraz firm inżynieryjnych zajmujących się przesyłem i transformacją energii.
Dla kogo (Grupa docelowa)XHHG523L jest przeznaczony do lokalizacji i testowania wytrzymałości na miejscu w ramach prac związanych z płaszczem zewnętrznym kabli — po ustaleniu przybliżonego odcinka uszkodzenia, służy do precyzyjnego zlokalizowania uszkodzenia płaszcza oraz do przeprowadzenia testu wytrzymałości płaszcza na napięcie stałe na miejscu. Jest przeznaczony dla ekip serwisowych i konserwacyjnych pracujących bezpośrednio przy kablach wysokiego i bardzo wysokiego napięcia 10kV-500kV, dla firm inżynieryjnych zajmujących się kablami bardzo wysokiego napięcia oraz firm inżynieryjnych zajmujących się przesyłem i transformacją energii, które przeprowadzają testy odbiorcze i zapobiegawcze płaszczy, a także dla właścicieli zasobów kablowych oraz użytkowników przemysłowych, kolejowych, metra i podstacji, którzy samodzielnie konserwują płaszcze swoich kabli wysokiego napięcia. Jest używany zarówno w zastosowaniach bezpośrednio zakopanych (metoda napięcia krokowego), jak i układanych w tunelach (metoda prądowa), a także do 1-minutowych testów wytrzymałości płaszczy na napięcie stałe 5kV-10kV dla płaszczy HDPE i PVC. W przeciwieństwie do innych przyrządów z tej samej kategorii, które łączą lokalizację uszkodzeń płaszcza z testowaniem wytrzymałości, to urządzenie jest dedykowanym przenośnym lokalizatorem: nie posiada sekcji lokalizacji mostkowej, a zamiast tego skupia się na precyzyjnym lokalizowaniu uszkodzenia uziemienia płaszcza na miejscu i przeprowadzaniu testu wytrzymałości płaszcza, w jednym przenośnym urządzeniu.
Cechy produktu| Pozycja | Specyfikacja |
|---|---|
| Napięcie wejściowe | AC 220V (±10%), 50Hz (±2Hz) |
| Napięcie wyjściowe | 0~10kV (fala prostokątna), regulowane |
| Prąd wyjściowy | 0~200mA |
| Moc wyjściowa | 2kVA |
| Regulacja częstotliwości | Min: 0,2Hz, Maks: 5Hz (zakres regulowany) |
Funkcja lokalizacji: sieć zasilająca AC 220V jest poddawana pełnookresowemu prostowaniu w celu uzyskania doskonałej konwersji, przekształcając ją w specjalny sygnał o dużej mocy wymagany do identyfikacji; sygnał ten jest doprowadzany do lokalizowanego kabla poprzez linię połączeniową, a do precyzyjnego zlokalizowania uszkodzenia kabla można zastosować metodę „napięcia krokowego” lub „metodę prądową”.
Metoda napięcia krokowego: jeśli zakopany kabel ma uszkodzenie uziemienia, można zastosować metodę różnicy potencjałów do znalezienia punktu uszkodzenia. Napięcie testowe jest przykładane między punktem testowym uszkodzonego kabla a ziemią, tak aby wokół punktu wejścia kabla do ziemi utworzyło się pole elektryczne rozłożone koncentrycznie z punktem wejścia. Nie ma różnicy potencjałów między żadnymi punktami o tym samym promieniu w tym polu, ale istnieje różnica potencjałów między dwoma punktami o różnych promieniach, a gdy odległość między dwoma punktami jest stała, im bliżej dwa punkty znajdują się środka, tym silniejsza jest różnica potencjałów. Stopniowo przesuwając dwa punkty A i B w kierunku środka, różnica potencjałów staje się zerowa, gdy punkt uszkodzenia znajduje się dokładnie w połowie drogi między A i B; jeśli ruch będzie kontynuowany poza punktem uszkodzenia, biegunowość różnicy potencjałów odwróci się, więc ruch tam i z powrotem pozwala na dokładne określenie punktu uziemienia.
Metoda prądowa: jeśli kabel w tunelu ma uszkodzenie uziemienia, można zastosować przeciwne kierunki prądu przed i po punkcie uszkodzenia do znalezienia punktu uszkodzenia. Impulsowy sygnał wysokiego napięcia jest doprowadzany do uszkodzonego kabla, tak aby punkt uszkodzenia się rozładował; prądy przed i po punkcie uszkodzenia mają wtedy przeciwne biegunowości, podczas gdy prąd w punkcie uszkodzenia jest najmniejszy. Zacisk odbiorczy służy do określenia kierunku prądu przed i po punkcie uszkodzenia: zaciskając zacisk odbiorczy na kablu, skrzynka odbiorcza wskazuje kierunek, a jeśli ruch będzie kontynuowany poza punktem uszkodzenia, biegunowość prądu odwróci się, więc ruch tam i z powrotem pozwala na dokładne określenie punktu uziemienia.
Funkcja wytrzymałości: przełączyć klawisz funkcyjny na funkcję wytrzymałości, aby wygenerować napięcie 0-10kV do testu wytrzymałości kabla.
Skład przyrząduLokalizacja — metoda napięcia krokowego (do precyzyjnego lokalizowania uszkodzeń płaszcza zewnętrznego kabli zakopanych bezpośrednio, z jednostką główną emitującą sygnał w trybie lokalizacji w celu zapewnienia ciągłego wyjściowego prądu impulsowego): zainstalować ramę A i podłączyć ją do odbiornika za pomocą linii połączeniowej ramy A; ustawić przełącznik pozycji odbiornika na „I” (słabszy sygnał) lub „II” (silniejszy sygnał), wyzerować mikroamperomierz pokrętłem zerowania w pozycji „I” (w pozycji „II” pokrętło zerowania nie ma wpływu); wzdłuż trasy kabla, bezpośrednio nad kablem w przybliżonym zakresie pomiarowym, wbić sondy ramy A w ziemię i obserwować wielkość i kierunek amperomierza, używając pokrętła regulacji do ustawienia odpowiedniego wychylenia wskazówki; zachować niezmienione pokrętło regulacji i kolejność przed-tył sond ramy A i kontynuować przesuwanie ramy A nad kablem, najpierw znajdując odcinek, w którym zmienia się biegunowość, a następnie punkt, w którym impulsowy sygnał wynosi „0” lub jest odwrócony, co jest punktem uszkodzenia; po zakończeniu ustawić przełącznik pozycji odbiornika na „0”, wyłączyć impulsowy sygnał wysokiego napięcia i rozładować kabel i kondensator.
Lokalizacja — metoda prądowa (do precyzyjnego lokalizowania uszkodzeń płaszcza zewnętrznego kabli układanych w tunelach, z jednostką główną emitującą sygnał w trybie lokalizacji): podłączyć zacisk odbiorczy prądu do odbiornika; ustawić przełącznik pozycji odbiornika na „I” (lub „II”, gdy prąd jest silny) i wyzerować mikroamperomierz pokrętłem zerowania; w przybliżonym zakresie pomiarowym zacisnąć zacisk odbiorczy prądu na kablu i obserwować wielkość i kierunek amperomierza, używając pokrętła regulacji do ustawienia odpowiedniego wychylenia wskazówki; zachować niezmienione pokrętło regulacji i kierunek zacisku odbiorczego i kontynuować przesuwanie zacisku do przodu, najpierw znajdując odcinek, w którym zmienia się biegunowość, a następnie punkt, w którym impulsowy sygnał wynosi „0”, co jest punktem uszkodzenia; po zakończeniu ustawić przełącznik pozycji odbiornika na „0”, wyłączyć impulsowy sygnał wysokiego napięcia i rozładować kabel i kondensator.
Tryb wytrzymałości: włożyć czerwoną linię wysokiego napięcia do zacisku „wyjście wysokiego napięcia”, a drugi koniec podłączyć do metalowego płaszcza lub pancerza, a „uziemienie” niezawodnie podłączyć (nigdy nie podłączać przewodów, gdy urządzenie jest włączone); po zakończeniu okablowania podłączyć zasilanie AC 220V i włączyć; potwierdzić stan kabla na miejscu i prawidłowość okablowania, a przed rozpoczęciem sprawdzić, czy regulator napięcia został obrócony przeciwnie do ruchu wskazówek zegara do zera; wybrać tryb wytrzymałości za pomocą przycisku przełącznika funkcji (czerwona lampka); nacisnąć przycisk start, a zapali się lampka przycisku stop; obrócić regulator napięcia zgodnie z ruchem wskazówek zegara i obserwować woltomierz i amperomierz, aby wybrać odpowiednie napięcie wyjściowe; po zakończeniu testu obrócić regulator napięcia przeciwnie do ruchu wskazówek zegara do pozycji zerowej, nacisnąć przycisk stop, a następnie wyłączyć; dopiero po rozładowaniu uszkodzonego kabla wysokim napięciem można usunąć przewody testowe.
Uwagi i częste problemyGwarancja: w ciągu jednego roku od daty zakupu zapewniamy bezpłatną naprawę problemów jakościowych produktu, z dożywotnią konserwacją i usługami technicznymi.
FAQ P1: Do czego służy XHHG523L?Jest to lokalizator uszkodzeń płaszcza zewnętrznego kabli wysokiego napięcia o napięciu wyjściowym 10kV i poniżej. Służy do szybkiego i dokładnego lokalizowania uszkodzeń uziemienia płaszcza zewnętrznego i zagrożeń nadmiernego prądu upływu w kablach wysokiego i bardzo wysokiego napięcia jedno- i trójżyłowych 10kV-500kV, w pełni spełniając wymagania testu wytrzymałości płaszcza zewnętrznego kabli zgodnie z GB50150-2006, w tym testy odbiorcze i zapobiegawcze płaszczy zewnętrznych odpowiednich dla systemów z wiązaniami krzyżowymi.
P2: Jaka jest zdolność wyjściowa?Napięcie wejściowe wynosi AC 220V (±10%), 50Hz (±2Hz); napięcie wyjściowe wynosi 0~10kV (fala prostokątna) i jest regulowane; prąd wyjściowy wynosi 0~200mA; moc wyjściowa wynosi 2kVA; a regulacja częstotliwości mieści się w zakresie od minimum 0,2Hz do maksimum 5Hz (regulowana). Może również przeprowadzać 1-minutowe testy wytrzymałości na napięcie stałe 5kV-10kV dla płaszczy zewnętrznych kabli HDPE i PVC.
P3: Jak lokalizuje punkt uszkodzenia?W trybie lokalizacji zasilanie AC 220V jest przekształcane w specjalny sygnał o dużej mocy doprowadzany do kabla, a uszkodzenie jest lokalizowane za pomocą metody napięcia krokowego dla kabli zakopanych bezpośrednio (z ramą A) lub metody prądowej dla kabli układanych w tunelach (z zaciskiem odbiorczym), śledząc zmianę biegunowości, a następnie punkt, w którym impulsowy sygnał jest zerowy.
P4: Jakie funkcje ochrony i wyświetlania zapewnia?Posiada automatyczną ochronę przed przetężeniem, przepięciem i przegrzaniem, ochronę przed rozruchem od zera oraz unikalną konstrukcję samoczynnego rozładowania (po odłączeniu wyjścia wysokiego napięcia, jego własne wysokie napięcie spada do zera). Wykorzystuje podwójne wskaźniki analogowe prądu i napięcia, umożliwia przełączanie jednym klawiszem między trybem lokalizacji a trybem wytrzymałości, nie ma martwego pola w zakresie testowym i zapewnia wyłącznik ochrony nadprądowej oraz regulowaną czułość odbiornika.
P5: Jakie są specyfikacje fizyczne i co jest w zestawie?Wymiary to 540L × 310W × 460H, a waga wynosi 35kg. W zestawie z przyrządem znajdują się: jednostka główna, linia połączeniowa wysokiego napięcia, linia zasilająca, odbiornik, bezpiecznik 8A (z zapasem), przewód uziemiający, zacisk odbiorczy i rama A.
