Identyfikator kabla XHSB505B — lokalizator uszkodzeń kabli 产品特性
Dokładna i niezawodna identyfikacja.
Duża szczęka identyfikacyjna odpowiednia do różnych kabli.
Niezwykle prosta obsługa.
Jasne i intuicyjne wskazanie.
Jednostka główna i akcesoria są przenośne i schludne.
Siła odbieranego sygnału odbiornika jest regulowana.
Można testować zarówno kable pod napięciem, jak i bez napięcia.
Mały i przenośny, lekki.
Zasada działania Wykrywanie kabla bez napięcia
Nadajnik generuje głównie specjalny sygnał impulsowy, który jest doprowadzany linią łączącą do identyfikowanego kabla. Zgodnie z zasadą indukcji elektromagnetycznej wzdłuż kabla wytwarzany jest sygnał indukowany zgodnie z sygnałem nadawanym. Na miejscu stosuje się cęgi odbiorcze o wysokiej czułości wraz z odbiornikiem ręcznym do wykrywania wszystkich kabli i zgodnie ze wskazaniami miernika odbiornika można dokładnie znaleźć kabel przenoszący przyłożony sygnał (czyli kabel pozbawiony napięcia, który ma zostać zidentyfikowany).
Wykrywanie kabla pod napięciem
Nadajnik generuje specjalny sygnał impulsowy, który jest doprowadzany poprzez dedykowany zacisk nadawczy w jednym punkcie identyfikowanego kabla pod napięciem. Zgodnie z zasadą indukcji elektromagnetycznej wzdłuż kabla wytwarzany jest sygnał indukowany zgodnie z sygnałem przesyłanym; na miejscu za pomocą cęgów odbiorczych o wysokiej czułości i odbiornika ręcznego można wykryć wszystkie kable i zgodnie ze wskazaniami odbiornika można dokładnie znaleźć kabel przenoszący zastosowany sygnał (tj. kabel pod napięciem, który ma zostać zidentyfikowany).
Polecani użytkownicy i aplikacje
Przyrząd ten służy do identyfikacji kabla — to znaczy ustalenia, który z wielu kabli jest celem — a nie do lokalizacji uszkodzeń. Działa zarówno na kablach pod napięciem, jak i na kablach pozbawionych napięcia i jest szczególnie odpowiedni do:
1. Zespoły zajmujące się budową i instalacją kabli
Do szybkiego sprawdzenia, „którego kabla szukamy” podczas układania, przenoszenia, konserwacji i usuwania usterek, przy użyciu metody bezpośredniego połączenia lub metody łączenia.
2. Zespoły pracujące w wykopach i tunelach kablowych
Do identyfikacji kabla docelowego wśród wielu kabli o tej samej specyfikacji ułożonych w gęstych rowach i długich tunelach, gdzie kierunek obrotu igły miernika pozwala na intuicyjną i niezawodną ocenę.
3. Ekipy zajmujące się konserwacją kabli i usuwaniem usterek
Do identyfikacji kabli przed obowiązkowym testem kolców przed budową oraz do identyfikacji kabla pod napięciem bez wykonywania jakichkolwiek operacji na badanym kablu (metoda sprzęgania).
Parametry techniczne
| Przedmiot |
Specyfikacja |
| Metoda identyfikacji |
Ocenia się na podstawie kierunku ruchu igły miernika |
| Otwarcie szczęki |
Zacisk nadawczy: Φ125mm; zacisk odbiorczy: Φ200mm |
| Napięcie wyjściowe |
Bieg I (metoda podłączenia bezpośredniego): 150V; Bieg II (metoda sprzęgania): 250V |
| Zakres testowy |
Metoda bezpośredniego podłączenia: 0Ω–1kΩ; metoda sprzęgania: 0Ω–50Ω |
| Prąd impulsowy |
0–10A |
| Okres pulsu |
2,75 s na cykl |
| Zasilanie |
Nadajnik: bateria litowa 12VDC; odbiornik ręczny: baterie rozmiaru 5 (AA). |
Układ instrumentu

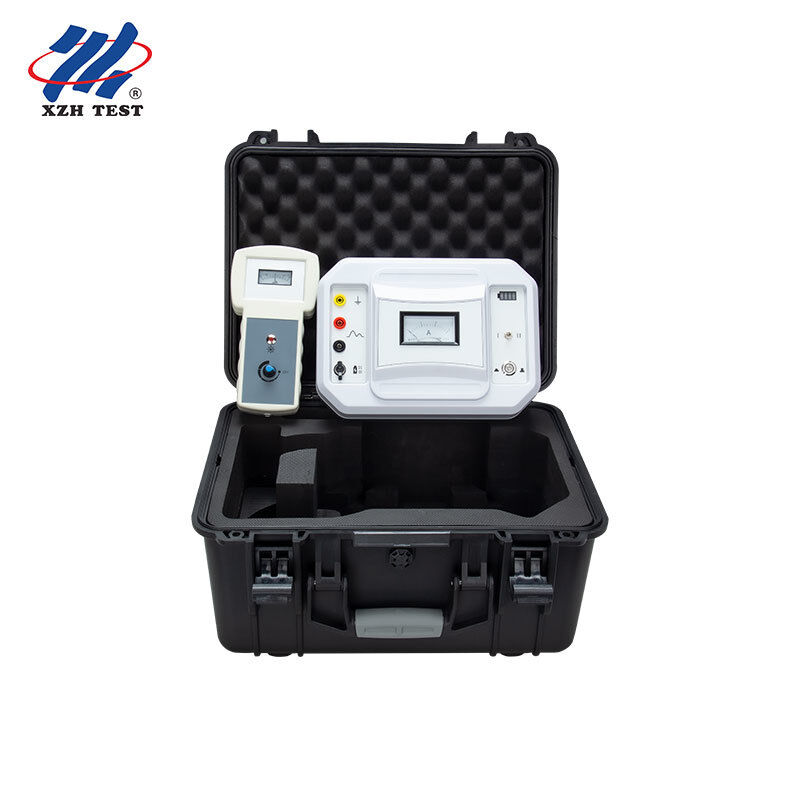

Przyrząd składa się z nadajnika, cęgów nadawczych, cęgów odbiorczych i odbiornika ręcznego.
Panel nadajnika — zacisk uziemiający: zacisk uziemienia bezpieczeństwa urządzenia; wyjście dodatnie: wyjście przetwornika dodatnie, podłączone do czerwonej linii wyjściowej; wyjście ujemne: wyjście nadajnika ujemne, podłączone do czarnej linii wyjściowej; ładowanie: port ładowania DC12V, podłącz ładowarkę 12V, aby rozpocząć ładowanie; wyłącznik zasilania: włącza/wyłącza zasilanie robocze; przełącznik biegów: „I” do identyfikacji kabla bez napięcia i „II” do identyfikacji kabla pod napięciem; wskaźnik baterii: pokazuje poziom naładowania baterii w czasie rzeczywistym, gdy wbudowany akumulator pracuje; amperomierz: wyświetla chwilową średnią wartość prądu wyjściowego.
Odbiornik ręczny — pokrętło regulacyjne reguluje siłę odbieranego sygnału (zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć; posiada również funkcję przełącznika). Złącze BNC na dole służy do podłączenia zacisku odbiorczego w celu odbioru sygnału.
Przewodnik operacyjny Identyfikacja kabla bez napięcia – metoda bezpośredniego podłączenia
Metoda podłączenia 1: podłącz czerwony przewód pomiarowy nadajnika do rdzenia kabla (wystarczy jedna faza), a czarny przewód pomiarowy do masy; podłączyć dalszy koniec tej fazy do ziemi (warstwa ekranująca i pancerz kabla nie są uziemione).
Metoda okablowania 2: podłącz czerwony przewód pomiarowy do żyły kabla (wystarczy jedna faza); podłącz czarny przewód pomiarowy do miedzianego ekranu lub pancerza kabla; podłączyć drugi koniec tej fazy do miedzianego ekranu lub pancerza kabla; i sprawdź stan uziemienia miedzianego ekranu lub pancerza. Na identyfikację kabla ma wpływ stan uziemienia systemu uziemiającego oraz to, czy ekran lub zbroja kabla są nienaruszone, dlatego metody 1 i 2 dają najbardziej idealne wyniki.
Jeżeli rezystancja pętli uziemiającej systemu uziemiającego jest zbyt duża lub zawodna, przesyłany sygnał może nie zostać załadowany lub może zostać zniesiony, a wynik identyfikacji będzie słaby; w takim przypadku wyreguluj okablowanie i zastosuj metodę 1 lub metodę 2.
Kroki operacyjne
1.Włącz wyłącznik zasilania nadajnika i ustaw przełącznik zmiany biegów na „I”; lampka zasilania miga trzy razy, a wskazówka amperomierza również porusza się trzy razy z tą samą częstotliwością, cyklicznie wysyłając sygnał impulsowy.
2.Podłącz odbiornik do zacisku odbiorczego i zaciśnij zacisk odbiorczy na badanym kablu.
3.Zwróć uwagę na kierunek strzałki zacisku odbiorczego (strzałka wskazuje na dalszy koniec), w przeciwnym razie igła odchyli się w przeciwnym kierunku.
4.Obróć pokrętło regulacji odbiornika w kierunku zgodnym z ruchem wskazówek zegara; gdy usłyszysz sygnał dźwiękowy i zaświeci się lampka kontrolna, odbiornik jest włączony. Następnie ustaw siłę odbieranego sygnału na odpowiednim poziomie. W tym czasie tylko kabel przenoszący sygnał odbiera ciągłe trzy charakterystyczne sygnały w tym samym kierunku; częstotliwość wahań sygnału odpowiada częstotliwości nadajnika i emitowany jest sygnał dźwiękowy „bip-bip-bip”.
Identyfikacja kabla pod napięciem – metoda łączenia
Na testowanym kablu nie jest wymagana żadna operacja — wystarczy zacisnąć cęg nadawczy na kablu.
Oba końce powłoki kabla muszą być dobrze uziemione, w przeciwnym razie prąd sprzęgający maleje wraz ze wzrostem rezystancji uziemienia.
Jeżeli oba końce osłony nie są uziemione lub osłona jest uszkodzona w środku, nie można zastosować metody łączenia.
Gdy cęg nadawczy jest zaciśnięty na kablu, strzałka na zacisku musi wskazywać dalszy koniec kabla.
Cęgi odbiorcze i cęgi nadawcze muszą być oddalone od siebie o co najmniej 2 m.
操作步骤
1.Podłącz wyjście nadajnika do zacisku nadawczego i zaciśnij go w odpowiednim miejscu kabla pod napięciem, które chcesz zidentyfikować, tak aby strzałka zacisku wskazywała dalszy koniec kabla.
2.Włącz wyłącznik zasilania nadajnika i wybierz bieg „II”; lampka zasilania miga trzy razy, a wskazówka amperomierza porusza się trzy razy z tą samą częstotliwością, cyklicznie wysyłając sygnał impulsowy.
3.Podłącz cęg odbiorczy do odbiornika i zaciśnij go na badanym kablu.
4.Należy zwrócić uwagę, że strzałka zacisku odbiorczego wskazuje dalszy koniec kabla, w przeciwnym razie igła odchyli się w przeciwnym kierunku.
5.Obróć pokrętło regulacji odbiornika w kierunku zgodnym z ruchem wskazówek zegara; gdy usłyszysz sygnał dźwiękowy i zaświeci się lampka kontrolna, odbiornik jest włączony. Ustaw siłę odbieranego sygnału na odpowiednim poziomie; tylko kabel przenoszący sygnał odbiera wówczas sygnał, którego częstotliwość wahań odpowiada częstotliwości przełączania wyjścia nadajnika i emitowany jest sygnał dźwiękowy „bip-bip-bip”.
6.Jeżeli nie można zidentyfikować kabla docelowego metodą sprzęgania, zaleca się zastosowanie metody połączenia bezpośredniego.
Środki ostrożności
Podczas testowania należy odpowiednio wyregulować siłę odbieranego sygnału odbiornika — ani za dużą, ani za małą.
Po zidentyfikowaniu kabla, który ma być testowany, przed rozpoczęciem budowy należy przeprowadzić test kolców, aby zapewnić bezpieczeństwo!
Gdy zacisk odbiorczy jest zaciśnięty na badanym kablu, upewnij się, że szczęki dobrze przylegają; kurz na szczękach, przerwy w stykach lub luźne dopasowanie będą miały wpływ na odbiór sygnału.
Jeśli wahanie igły nie jest widoczne na miejscu, sprawdź, czy zacisk odbiorczy ma dobry kontakt.
Jeśli podczas identyfikacji kabla pod napięciem zakłócenia są tak duże, że cęgi odbiorcze stają się nasycone magnetycznie i nie mogą odbierać sygnału, zaleca się zamiast tego zastosować metodę bez napięcia.
Przyrząd można bezpośrednio zwierać w celach testowych.
Jeżeli częstotliwość wahań igły odbiornika nie odpowiada częstotliwości nadajnika lub amplituda wahań jest zbyt mała, odbierany sygnał jest zbyt słaby — obróć pokrętło regulacyjne w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć siłę odbieranego sygnału.
Gdy igła odbiornika kołysze się nieregularnie lub nie kołysze się wcale, oznacza to, że sygnał zakłócający jest zbyt silny lub testowany kabel nie jest kablem docelowym.
Przeczytaj szczegółowo instrukcję i przestrzegaj odpowiednich środków ostrożności. Przyrządu można używać wewnątrz i na zewnątrz, należy jednak unikać deszczu, gazów korozyjnych, dużego zapylenia i miejsc o wysokiej temperaturze. Operator powinien posiadać ogólną wiedzę na temat sprzętu i przyrządów elektrycznych. Jest to instrument bardzo precyzyjny i należy go chronić przed silnymi wibracjami. Naprawy, pielęgnacja i regulacja powinny być wykonywane przez profesjonalistów. Ładuj i konserwuj nadajnik raz na 2 miesiące, aby zapobiec uszkodzeniu baterii. Siłę odbieranego sygnału odbiornika należy wyregulować na początku przed testowaniem (ani za duża, ani za mała) i nie wolno jej regulować w trakcie testu.
常问问题
Pytanie 1. Do czego służy identyfikator kabla XHSB505B?
Identyfikuje, który kabel jest docelowy spośród wielu kabli podczas układania, przenoszenia, konserwacji i usuwania usterek kabli zasilających — szczególnie w rowach kablowych z wieloma kablami o tej samej specyfikacji. Może identyfikować zarówno kable pod napięciem, jak i pozbawione napięcia.
Pytanie 2. Jaka jest różnica między metodą bezpośredniego połączenia a metodą łączenia?
Dla kabli bez napięcia stosuje się metodę bezpośredniego podłączenia: wyjście przetwornika podłącza się do żyły kabla (lub do miedzianego ekranu/pancerza), o zakresie pomiarowym 0Ω–1kΩ i biegu I (150V). Metoda sprzęgania dotyczy kabli pod napięciem: cęgi nadawcze zaciskane są na kablu bez manipulowania kablem, z zakresem pomiarowym 0Ω–50Ω i przekładnią II (250V); oba końce osłony muszą być dobrze uziemione.
Pytanie 3. Jak oceniany jest wynik identyfikacji?
Według kierunku wychylania igły miernika: tylko kabel przenoszący sygnał odbiera ciągłe trzy charakterystyczne sygnały w tym samym kierunku, częstotliwość wahań jest zgodna z nadajnikiem i emitowany jest sygnał dźwiękowy „bip-bip-bip”. Strzałka cęgów odbiorczych (i cęgów nadawczych) musi wskazywać dalszy koniec kabla, w przeciwnym razie igła odchyli się w przeciwnym kierunku.
Pytanie 4. Jakie są główne parametry techniczne?
Identyfikacja na podstawie kierunku ruchu igły licznika; przekazująca szczęka zaciskowa Φ125mm i odbiorcza szczęka zaciskowa Φ200mm; napięcie wyjściowe 150V (bieg I) i 250V (bieg II); zakres pomiarowy 0Ω–1kΩ (bezpośredni) i 0Ω–50Ω (sprzężenie); prąd impulsowy 0–10A; okres impulsu 2,75 s na cykl; zasilanie Bateria litowa 12VDC (nadajnik) i baterie rozmiaru 5 (AA) (odbiornik ręczny).
Pytanie 5. Co zawiera pakiet i na co należy zwrócić uwagę ze względu na bezpieczeństwo?
Opakowanie zawiera 1 nadajnik, 1 odbiornik, 1 ładowarkę, 1 czerwoną linię wyjściową, 1 czarną linię wyjściową, 1 cęg nadawczy, 1 cęg odbiorczy i 2 baterie rozmiaru 5 (AA). Ze względów bezpieczeństwa, po zidentyfikowaniu testowanego kabla, przed rozpoczęciem budowy należy przeprowadzić test kolców; podczas identyfikacji kabla pod napięciem oba końce osłony muszą być dobrze uziemione, a zaciski odbiorcze i nadawcze muszą być oddalone od siebie o co najmniej 2 m.
