XHSB505B Identyfikator kablu √ Lokalizator usterek kablowych
Dokładna i wiarygodna identyfikacja.
Duża szczęka identyfikacyjna nadająca się do różnych kabli (przesyłająca zaciska Φ125 mm, przyjmująca zaciska Φ200 mm).
Niezwykle prosta obsługa i jasna, intuicyjna informacja.
Jednostka główna i jej akcesoria są przenośne i schludne, małe i lekkie.
Siła sygnału odbioru jest regulowana.
Można przetestować zarówno kabły podłączone, jak i odłączone.
Zalecane użytkownicy i aplikacje
Instrument ten jest przeznaczony do identyfikacji kabli ̇ ustalania, który z wielu kabli jest celem ̇ zarówno dla kabli aktywnych, jak i bezenergetycznych.
1- Inspekcja rowów kablowych i zestawy badawcze
W celu potwierdzenia własności i tożsamości każdego kabla w gęstych okopach zawierających wiele kabli o tej samej specyfikacji, przy użyciu intuicyjnego osądu kierunku huśtawki igły licznika.
2. Pracownicy obsługujący kable i obsługujący je bez przerw
W celu zidentyfikowania kabla napędzanego metodą
3. załogi do przenoszenia kabli, ponownego podłączenia i łączenia
W celu potwierdzenia kabla docelowego metodą bezpośredniego podłączenia na odłączonych kablach przed przeniesieniem lub ponownym podłączeniem,oraz do pracy z obowiązkowym badaniem szczytowym przed budową po identyfikacji.
Zasada działania Wykrywanie kabli na żywo (metoda sprzężenia)
Przekaźnik generuje specjalny sygnał impulsowy, który jest nakładany przez dedykowany zacisk nadajnik w jednym punkcie kabla prądu, który ma zostać zidentyfikowany.Według zasady indukcji elektromagnetycznej, wzdłuż kabla wytwarzany jest sygnał indukowany zgodny z sygnałem przesyłanym; w miejscu wykrywania wszystkich kabli wykorzystuje się klemę odbiorczą o wysokiej wrażliwości i ręczny odbiornik,i zgodnie z wskazaniem odbiorcy kabel przenoszący stosowany sygnał (kabel podłączony do sieci, który należy zidentyfikować) można dokładnie znaleźć.
Wykrywanie kabli bez zasilania (metoda bezpośredniego podłączenia)
Przekaźnik generuje specjalny sygnał impulsowy, który jest stosowany przez przewód łączący do kabla, który ma być zidentyfikowany.wzdłuż kabla wytwarzany jest sygnał indukowany zgodnie z sygnałem przesyłanym; w miejscu wykrywania wszystkich kabli wykorzystuje się wysokowrażliwą zaciskę odbiorną i przenośny odbiornik,i z wskazania licznika można dokładnie zlokalizować kabel przewożący stosowany sygnał (kabel odłączony od energii, który należy zidentyfikować).
Układ przyrządu

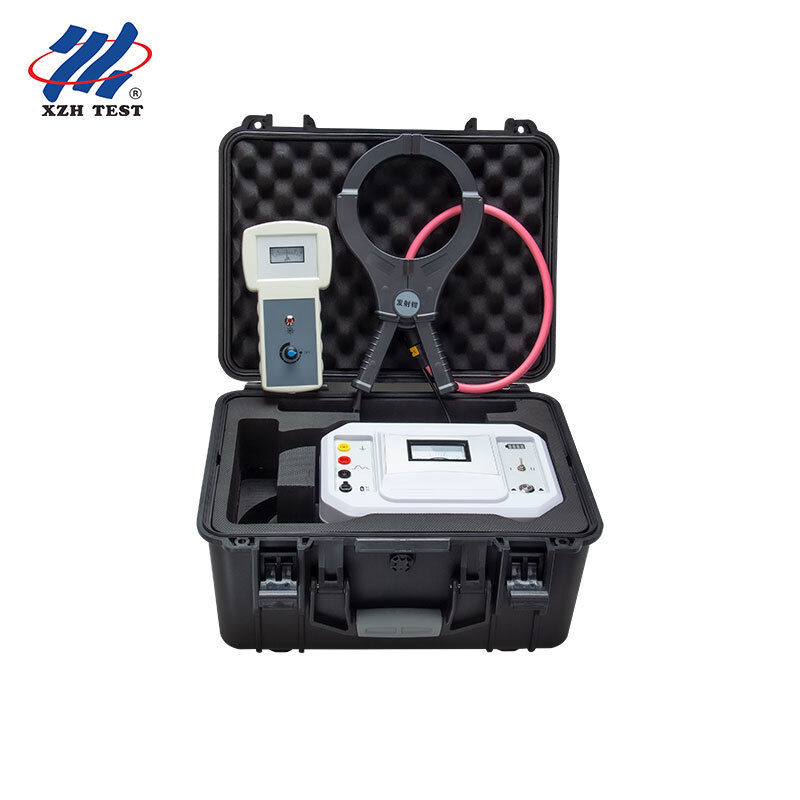

Urządzenie składa się z nadajnika, zacisku nadającego, zacisku odbierającego i ręcznego odbiornika.
Panel nadajnika: terminal uziemienia (bezpieczne uziemienie urządzenia); wyjście dodatnie (podłączone do czerwonej linii wyjściowej); wyjście ujemne (podłączone do czarnej linii wyjściowej);ładowanie (port ładowania DC12V), podłącz ładowarkę 12V do ładowania); przełącznik zasilania; przełącznik biegów ("I" oznacza identyfikację kablu odłączonego od energii, "II" identyfikację kablu aktywnego);wskaźnik baterii (poziom baterii w czasie rzeczywistym, gdy działa wbudowana bateria); ammeter (okresowy średni prąd wyjściowy).
Odbiornik przenośny: guzik regulacyjny reguluje moc sygnału odbieranego (w kierunku wskazówek zegara, aby zwiększyć, w kierunku przeciwnym do wskazówek zegara, aby zmniejszyć; posiada również funkcję przełącznika);łącznik BNC po dolnej stronie łączy uchwyt odbiorczy.
Parametry techniczne
| Pozycja |
Specyfikacja |
| Metoda identyfikacji |
Ocena według kierunku obrotu igły licznikowej |
| Otwarcie szczęki |
Ściąg przenośny: Φ125 mm; ściąg odbiórczy: Φ200 mm |
| Napięcie wyjściowe |
Zespół I (metoda bezpośredniego podłączenia): 150V; Zespół II (metoda sprzężenia): 250V |
| Zakres badań |
Metoda bezpośredniego podłączenia: 0Ω?? 1kΩ; metoda sprzężenia: 0Ω?? 50Ω |
| Prąd impulsowy |
0 ¢10A |
| Okres pulsu |
20,75 sztuk na cykl |
| Zasilanie |
nadajnik: bateria litowa 12VDC; odbiornik ręczny: baterie rozmiaru 5 (AA) |
Przewodnik operacyjny Identyfikacja kabli przenośnej metodę sprzężenia
Nie ma potrzeby wykonywania żadnych operacji na badanym kablu po prostu zacisnij zaciszek nadający na kabel.
Oba końce osłony kabla muszą być dobrze uziemione, w przeciwnym razie prąd sprzęgający zmniejsza się wraz ze wzrostem oporu uziemienia.
Jeżeli oba końce osłony nie są uziemione lub osłona jest złamana w środku, nie można zastosować metody sprzężenia.
Przy zaciszaniu strzałka na zacisku nadajniku musi wskazywać końcówkę kabla.
Ściskacz odbierający i przesyłający muszą znajdować się w odległości co najmniej 2 m.
1.Podłącz wyjście nadajnika do zacisku nadającego i zacisnij go na odpowiednią pozycję kabla, strzałka zaciska wskazując na drugie końce kabla.
2.Włącz przełącznik zasilania nadajnika i wybierz bieg "II"; światło zasilania miga trzykrotnie, a igła amperometru waha się trzykrotnie z tą samą częstotliwością, wypuszczając sygnał impulsowy cyklicznie.
3.Połączyć zacisk odbiorczy z odbiornikiem i zacisknąć go na poddawanym badaniu kablu.
4.Należy zauważyć, że strzałka z przyjmującym zaciskiem wskazuje na drugie końcu kabla, w przeciwnym razie igła waha się w przeciwnym kierunku.
5.Obrót przycisku regulacyjnego odbiornika w kierunku wskazówek wskazówek zegara; gdy usłyszymy "bip" i zapali się światło wskaźnika, odbiornik zostanie włączony. Ustawić moc sygnału odbiornego na odpowiednim poziomie;tylko kabel przenoszący sygnał otrzymuje sygnał, którego częstotliwość przesuwania pasuje do częstotliwości przełączania wyjścia nadajnika, z dźwiękiem "bip-bip-bip".
6.Jeżeli nie można zidentyfikować kabla docelowego metodą sprzężenia, zaleca się stosowanie metody bezpośredniego podłączenia.
Identyfikacja kabli odłączonego od energii ̇ metoda bezpośredniego podłączenia
Metoda okablowania 1: połącz czerwony przewód badawczy z rdzeniem kabla (wystarcza jedna faza) i czarny przewód badawczy z ziemią;podłączyć daleki koniec tej fazy do ziemi (warstwa osłony kabla i pancerz nie są uziemione).
Metoda okablowania 2: podłączyć czerwony przewód badawczy do rdzenia kabla (wystarcza jedna faza); podłączyć czarny przewód badawczy do miedzianej osłony lub osłony kabla;podłączyć daleki koniec tej fazy do miedzianej osłony lub opaski kablaIdentyfikacja zależy od stanu uziemienia układu uziemienia oraz od tego, czy osłona lub obrona jest nienaruszona,więc metody 1 i 2 dają najbardziej idealne wyniki.
Jeżeli rezystancja pętli uziemiania jest zbyt duża lub niewiarygodna, przekazywany sygnał może nie obciążyć się lub może się anulować, a wynik będzie kiepski;regulowanie okablowania i stosowanie metody 1 lub metody 2.
1.włączyć przełącznik zasilania nadajnika i ustawić przełącznik biegów na "I"; światło zasilania miga trzykrotnie, a igła amperometru trzykrotnie waha się z tą samą częstotliwością,wypuszczający sygnał impulsowy cyklicznie.
2.Podłączyć odbiornik do zacisku odbiorczego i zacisnąć go na badanym kablu.
3.Zwróć uwagę na kierunek strzałki przyjmującej zaciski (strzałka wskazuje na jej daleki koniec), w przeciwnym razie igła waha się w przeciwnym kierunku.
4.Obrót przycisku regulacyjnego odbiornika w kierunku wskazówek wskazówek zegara; gdy usłyszymy "bip" i zapali się światło wskaźnika, odbiornik zostanie włączony. Ustawić moc sygnału odbiornego na odpowiednim poziomie;tylko kabel przenoszący sygnał otrzymuje trzy sygnały charakterystyczne w tym samym kierunku, z częstotliwością wahania odpowiadającą nadajnikowi i dźwiękiem "bip-bip-bip".
Środki ostrożności
Po zidentyfikowaniu kabla podlegającego badaniu przed budową należy przeprowadzić badanie szczytowe, aby zapewnić bezpieczeństwo!
Podczas badań moc sygnału odbioru odbiornika musi być odpowiednio regulowana, nie jest ani zbyt duża, ani zbyt mała, i musi być ustawiona na początkowym końcu przed badaniem.nie może być regulowana podczas badania.
Gdy zacisk odbiorczy jest przymocowany do kabla poddawanego badaniu, upewnij się, że szczęki są w dobrym kontakcie; pył, szczeliny lub luźne dopasowanie będą miały wpływ na odbiór sygnału.
Jeżeli w miejscu nie widać huśtawki igły, należy sprawdzić, czy zaciski odbiórcze mają dobry kontakt.
W przypadku identyfikacji kabla przenośnego, jeżeli zakłócenia są tak silne, że zaciski odbiorcze stają się nasycone magnetycznie i nie mogą odbierać sygnału,zaleca się zamiast tego stosowanie metody odenergetyzowanej.
Instrument może być bezpośrednio poddany zwarciu w celu badania.
Jeżeli częstotliwość ruchu igły odbiorcy nie pasuje do częstotliwości nadajnika lub amplituda ruchu jest zbyt mała,Sygnał jest zbyt słaby .
W przypadku nieregularnego lub całkowitego wahania igły odbiornika zakłócenia są zbyt silne lub przewód testowany nie jest przewodem docelowym.
Instrument można stosować w pomieszczeniach wewnętrznych i zewnętrznych, ale należy unikać deszczu, gazów żrących, ciężkiego pyłu i miejsc o wysokiej temperaturze.Operator powinien posiadać ogólną wiedzę na temat urządzeń lub instrumentów elektrycznych.Jest to instrument o wysokiej precyzji i powinien być chroniony przed silnymi wibracjami; naprawa, pielęgnacja i regulacja powinny być wykonywane przez profesjonalistów.Ładowanie i konserwacja nadajnika raz na 2 miesiące w celu zapobiegania uszkodzeniu baterii.
常問問題
K. Jaki problem rozwiązuje identyfikator kabla XHSB505B?
Rozwiązuje on problem "jakiego kabla szukamy" podczas układania, przenoszenia,utrzymanie i radzenie sobie z usterkami, zwłaszcza w rowach kablowych, w których złożono wiele kabli o tej samej specyfikacji, pomagając uniknąć błędnego piła lub ponownego podłączenia niewłaściwego kabla.
W jaki sposób ocenia się wyniki identyfikacji?
W kierunku wahania igły licznika: tylko kabel przewożący stosowany sygnał otrzymuje te same ciągłe trzy sygnały charakterystyczne, częstotliwość wahania pasuje do nadajnika,strzałka przyjmująca (i przekazująca) musi wskazywać na drugie końce kabla, w przeciwnym razie igła waha się w przeciwnym kierunku.
P3: Jakie są główne parametry techniczne?
Identyfikacja według kierunku obracania igły licznika; przekazująca szczęka zacisku Φ125 mm i odbierająca szczęka zacisku Φ200 mm; napięcie wyjściowe 150 V (zespół I) i 250 V (zespół II);zakres badań 0Ω1kΩ (połączenie bezpośrednie) i 0Ω50Ω (przyłączenie); prąd impulsowy 0 ̊10A; okres impulsowy 2,75 s na cykl; zasilanie akumulatorem litowym 12VDC (przekaźnik) i akumulatorami o rozmiarze 5 (AA) (ręczny odbiornik).
P4. Na co należy zwrócić uwagę przy identyfikacji kabla napędowego metodą sprzężenia?
Nie ma potrzeby wykonywania żadnych czynności na badanym kablu; oba końce osłony muszą być dobrze uziemione (w przeciwnym razie prąd sprzęgający spada wraz ze wzrostem oporu uziemienia),i jeśli końce osłony nie są uziemione lub osłona jest złamana w środku, nie można zastosować metody sprzężenia.Przy zaciszaniu strzałka zacisku musi wskazywać na drugie końce kabla, a zacisek odbiórczy i przesyłający muszą być oddalone o co najmniej 2 m.
Co jest zawarte w paczce?
Pakiet zawiera 1 nadajnik, 1 odbiornik, 1 ładowarkę, 1 czerwoną linię wyjściową, 1 czarną linię wyjściową, 1 zacisk nadający, 1 przyjmujący i 2 baterie rozmiaru 5 (AA).problemy z jakością są naprawiane bezpłatnie, a naprawy i usługi techniczne są zapewniane do końca życia.
