Lokalizator usterek kablowych
>
Identyfikator kabli. Instrument identyfikacji kabli AC o wysokiej mocy z regulowaną częstotliwością sygnału. XHSB505

Identyfikator kabli. Instrument identyfikacji kabli AC o wysokiej mocy z regulowaną częstotliwością sygnału. XHSB505

Szczegóły produktu:
Miejsce pochodzenia: Xi’an, Shaanxi, Chiny
Nazwa handlowa: XZH TEST ISO/CE
Orzecznictwo: CE/ISO
Numer modelu: XHSB505
Szczegółowe informacje
Miejsce pochodzenia:
Xi’an, Shaanxi, Chiny
Nazwa handlowa:
XZH TEST ISO/CE
Orzecznictwo:
CE/ISO
Numer modelu:
XHSB505
Podkreślić:

High Light

Podkreślić:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Minimalne zamówienie:
1 jednostka
Cena:
Negocjowalne
Szczegóły pakowania:
Opakowanie drewniane
Czas dostawy:
5-8 dni roboczych
Zasady płatności:
T/T
Możliwość Supply:
3000 jednostek/rok
Opis produktu
Przegląd produktu

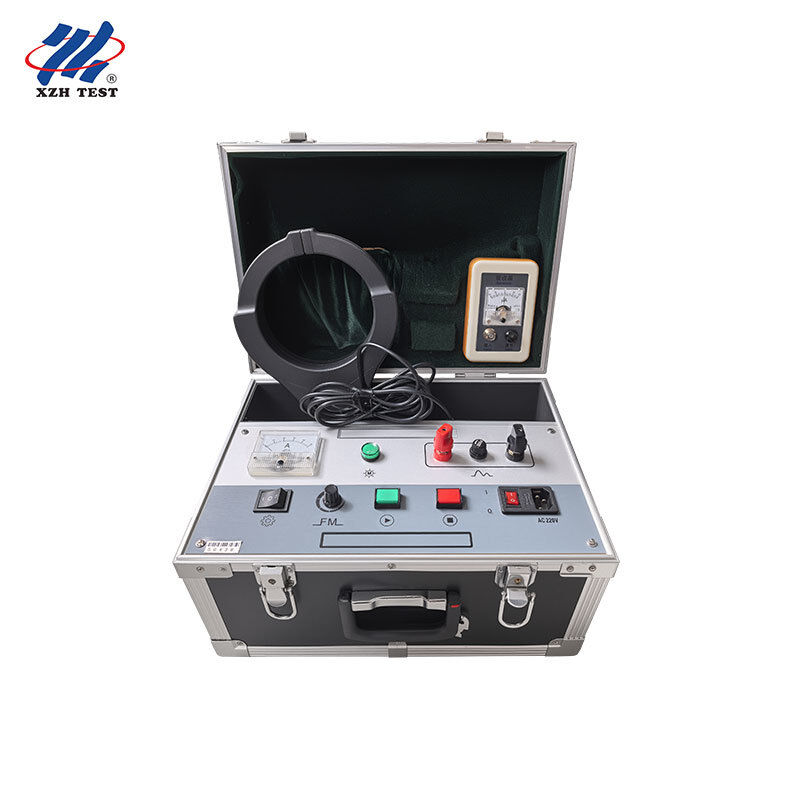

Identyfikator kabli XHSB505 został opracowany dla personelu zajmującego się budową, instalacją i konserwacją kabli wysokiego napięcia, który pilnie potrzebuje praktycznego rozwiązania do identyfikacji konkretnego kabla spośród wielu kabli na miejscu. Kierując się teorią pola elektromagnetycznego i wykorzystując zaawansowaną technologię wraz z nowoczesnymi technikami elektronicznymi i narzędziowymi, zapewnia szybką i dokładną identyfikację kabli.

Kluczowe cechy
  • Dokładna, bezbłędna identyfikacja
  • Duży zacisk identyfikacyjny odpowiedni do szerokiej gamy kabli
  • Niezwykle prosta obsługa
  • Wyraźne i intuicyjne wskazania
  • Przenośne i poręczne części główne i pomocnicze
  • Regulowana czułość odbiornika
  • Regulowana częstotliwość sygnału
Zasada działania

Wejściowe zasilanie sieciowe 220 V AC jest konwertowane przez technologię elektroniczną na specjalny sygnał o dużej mocy wymagany do identyfikacji. Sygnał ten jest doprowadzany do identyfikowanego kabla za pomocą linii połączeniowej. Na zasadzie indukcji elektromagnetycznej wzdłuż kabla indukowany jest sygnał zgodny z sygnałem nadawanym. Na miejscu, zacisk odbiorczy o wysokiej czułości w połączeniu z odbiornikiem ręcznym służy do testowania wszystkich obecnych kabli, a docelowy kabel (kabel przenoszący doprowadzony sygnał) można dokładnie znaleźć na podstawie wskazań na ręcznym mierniku odbiornika.

Parametry techniczne
Pozycja Specyfikacja
Metoda identyfikacji Określana przez kierunek wychylenia wskazówki miernika
Otwór zacisku Φ125 mm
Moc 1,5 kVA (przerzutowa, chwilowa)
Częstotliwość nadawania sygnału Min 0,4 Hz, Maks 1 Hz (zakres regulowany)
Instrukcja obsługi
  1. Odizolować pancerz kabla na obu końcach od ziemi. Zacisnąć czerwony klips przewodu wyjściowego na rdzeniu testowanego kabla (dobra faza lub faza o wyższej izolacji); zacisnąć czarny klips przewodu wyjściowego na punkcie uziemienia lub szpilce uziemiającej; podłączyć odpowiedni rdzeń tego kabla do punktu uziemienia lub szpilki uziemiającej na dalekim końcu.
  2. Włączyć przełącznik zasilania identyfikatora i wybrać bieg wyjściowy: "I" to bieg niski, odpowiedni do krótkich kabli; "II" to bieg wysoki, odpowiedni do długich kabli.
  3. Po potwierdzeniu stanu kabli na miejscu i prawidłowości okablowania nacisnąć przycisk "Start".
  4. Podłączyć odbiornik identyfikatora do zacisku odbiorczego.
  5. Zwrócić uwagę na kierunek strzałki zacisku odbiorczego — wskazuje on kierunek przepływu prądu (kierunek dodatni); w przeciwnym razie wskazówka miernika wychyla się w przeciwnym kierunku.
  6. Zacisnąć zacisk odbiorczy na testowanym kablu.
  7. Ustawić czułość odbiornika na odpowiednią pozycję.
  8. Ręczny odbiornik pokazuje teraz sygnał wychylenia.

Gdy nadajnik i odbiornik działają prawidłowo, napięcie indukowane w zacisku testowym jest wyświetlane na ręcznym odbiorniku, a kierunek wychylenia wskazówki jest kierunkiem sygnału. Gdy pokrętło regulacyjne nie jest przesuwane, a czerwona strzałka z boku zacisku testowego wskazuje ten sam kierunek co przebieg kabla, kabel, którego wskazówka odbiornika odchyla się w prawo z największym wychyleniem, jest kablem docelowym; wszystkie inne kable pokazują tylko sygnał powrotny, ze wskazówką odchylającą się w lewo i mniejszym wychyleniem.

Środki ostrożności
  • Podczas testowania nie ustawiać czułości odbiornika zbyt wysoko; wychylenie wskazówki miernika o około 20–80% jest odpowiednie.
  • Bezpiecznik zasilania roboczego identyfikatora nie może być zbyt duży — nie może przekraczać 6 A.
  • Po zidentyfikowaniu kabla docelowego, przed przystąpieniem do prac budowlanych należy go przetestować (przebić), aby zapewnić bezpieczeństwo.
  • Gdy zacisk odbiorczy jest zaciskany na testowanym kablu, upewnić się, że szczęki zacisku mają dobry kontakt. Kurz na szczękach, szczeliny w kontakcie lub luźny kontakt wpłyną na odbiór sygnału.
  • Jeśli wskazówka odbiornika nie wychyla się wyraźnie na miejscu, sprawdzić, czy zacisk odbiorczy ma dobry kontakt.
  • Surowo zabrania się używania pojedynczego drutu do wykonania testu zwarciowego na przyrządzie; do testowania należy używać standardowego rezystora testowego.
  • Podczas identyfikacji krótkodystansowego kabla o niskiej rezystancji, który przepala bezpiecznik, podłączyć rezystor testowy szeregowo na końcu nadawania sygnału przyrządu.
Dla kogo jest przeznaczony

XHSB505 to zasilany sieciowo, wysokomocowy identyfikator kabli (wyjście 1,5 kVA, zacisk Φ125 mm, regulowana częstotliwość sygnału 0,4–1 Hz). Jest przeznaczony dla zespołów, które identyfikują kable na miejscu z zasilania sieciowego i potrzebują regulowanej częstotliwości sygnału oraz biegów wyjściowych niski/wysoki, aby dopasować je do krótkich i długich kabli.

  • Załogi budowlane, instalacyjne i konserwacyjne kabli wysokiego napięcia, które muszą dokładnie potwierdzić, nad którym kablem pracują, przed przecięciem lub połączeniem.
  • Zespoły terenowe przedsiębiorstw użyteczności publicznej i sieci energetycznych pracujące w wykopach i kanałach kablowych, gdzie biegnie wiele kabli o tej samej specyfikacji.
  • Inżynierowie terenowi, którzy mogą podłączyć się do lokalnego zasilania AC 220 V i potrzebują wysokiej mocy (1,5 kVA) do trudnych lub dłuższych odcinków kablowych.
  • Operatorzy, którzy muszą dostosować prędkość wysyłania sygnału (0,4–1 Hz) do specyficznych warunków na miejscu i wybrać bieg niski "I" dla krótkich kabli lub bieg wysoki "II" dla długich kabli.
  • Pracownicy elektrycy, którzy posiadają ogólną wiedzę na temat obsługi sprzętu i przyrządów elektrycznych, zgodnie z wymaganiami instrukcji.
Serwis pogwarancyjny

Urządzenie objęte jest roczną bezpłatną gwarancją na problemy jakościowe od daty zakupu, a także dożywotnią naprawą i serwisem technicznym. Jeśli stwierdzą Państwo, że urządzenie nie działa prawidłowo lub wystąpiła usterka, prosimy o kontakt, abyśmy mogli zaproponować najwygodniejsze i najskuteczniejsze rozwiązanie. Telefon serwisowy: 400-029-0829.

FAQ

P1. Jak XHSB505 identyfikuje kabel docelowy?
Identyfikacja opiera się na kierunku wychylenia wskazówki miernika. Gdy pokrętło regulacyjne nie jest przesuwane, a czerwona strzałka z boku zacisku testowego wskazuje ten sam kierunek co przebieg kabla, kabel, którego wskazówka odbiornika odchyla się w prawo z największym wychyleniem, jest kablem docelowym; wszystkie inne kable pokazują tylko sygnał powrotny, ze wskazówką odchylającą się w lewo i mniejszym wychyleniem.

P2. Do czego służy regulowana częstotliwość sygnału?
Nowej generacji identyfikator dodaje funkcję regulacji częstotliwości. Pokrętło regulacji częstotliwości zmienia prędkość wysyłania sygnału, z zakresem regulacji od minimum 0,4 Hz do maksimum 1 Hz, dzięki czemu sygnał można dopasować do warunków na miejscu.

P3. Co oznaczają biegi wyjściowe "I" i "II"?
Przełącznik wyboru wyjścia ma dwa biegi: "I" to bieg niski, odpowiedni do krótkich kabli, a "II" to bieg wysoki, odpowiedni do długich kabli.

P4. Jak należy ustawić czułość odbiornika?
Użyj potencjometru na spodzie ręcznego odbiornika, aby dostosować czułość, tak aby wskazówka miernika wychylała się o około 20–80%. Nie ustawiaj jej zbyt czułej, aby uniknąć uszkodzenia miernika. Jeśli wychylenie wskazówki nie jest wyraźne, sprawdź, czy zacisk odbiorczy ma dobry kontakt.

P5. Jakie środki ostrożności należy zachować i co jest w zestawie?
Po zidentyfikowaniu kabla, przed przystąpieniem do prac należy go przetestować (przebić) dla bezpieczeństwa; zapewnić dobry kontakt szczęk zacisku; nigdy nie przeprowadzać testu zwarciowego pojedynczym drutem — używać standardowego rezystora testowego; jeśli identyfikacja krótkodystansowego kabla o niskiej rezystancji przepala bezpiecznik, podłączyć rezystor testowy szeregowo na końcu nadawania sygnału; a bezpiecznik zasilania nie może przekraczać 6 A. Zestaw zawiera jednostkę główną, odbiornik, kabel zasilający, czerwony przewód wyjściowy, czarny przewód wyjściowy, zacisk odbiorczy (testowy), rezystor testowy, trzy bezpieczniki 6 A i trzy bezpieczniki 20 A, z roczną bezpłatną gwarancją i dożywotnim serwisem.
