Pinpointer uszkodzeń kabli XHDD503E wykorzystuje zasady wychwytywania wibracji i indukcji elektromagnetycznej w celu określenia konkretnej lokalizacji punktu uszkodzenia kabla. Miejsce uszkodzenia jest rozładowywane w wyniku rozgorzenia za pomocą generatora impulsów wysokiego napięcia. Fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez wyładowanie rozgorzenia są wychwytywane przez specjalną sondę instrumentu lokalizacyjnego i są wzmacniane, przetwarzane, wyświetlane i wysyłane przez instrument. Następnie tester określa dokładną lokalizację punktu uszkodzenia za pomocą słuchu i wzroku, co kończy zadanie dokładnego wskazania punktu uszkodzenia kabla „bezpośrednio nad kablem i w zakresie zgrubnego pomiaru”.
Ten przyrząd do lokalizowania jest odpowiedni do wykrywania uszkodzeń o niskiej rezystancji, zwarć, obwodu otwartego i odłączenia kabli zasilających, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych z różnych materiałów, przekrojów i mediów, a także uszkodzeń upływowych o wysokiej rezystancji i przeskoków o wysokiej rezystancji.
Kluczowe funkcje| Przedmiot | Specyfikacja |
|---|---|
| Parametry filtra | Wszechprzepustowy: 100 Hz–1600 Hz; dolnoprzepustowy: 100 Hz–300 Hz; górnoprzepustowy: 160 Hz – 1600 Hz; pasmo pasmowe: 200 Hz–600 Hz |
| Regulacja kanału | 8 poziomów dla dźwięku, pola magnetycznego i napięcia |
| Wzmocnienie wyjściowe | 16 poziomów (0–112 dB) |
| Impedancja wyjściowa | 350 omów |
| Dokładność pozycjonowania akustyczno-magnetycznego | Mniej niż 0,1 m |
| Dokładność pozycjonowania napięcia krokowego | Mniej niż 0,5 m |
| Dokładność identyfikacji ścieżki | Mniej niż 0,5 m |
| Zasilanie | 4 standardowe baterie litowe 18650 |
| Czas czuwania | Ponad 8 godzin |
| Temperatura otoczenia | -25°C do 65°C; wilgotność względna ≤ 90% |
Metoda ta, oparta na tradycyjnej metodzie lokalizacji akustycznej, dodatkowo obejmuje wykrywanie i zastosowanie sygnałów elektromagnetycznych. Kiedy generator wysokiego napięcia wykonuje wyładowanie udarowe na uszkodzonym kablu, dźwięk generowany przez wyładowanie w miejscu zwarcia jest przesyłany do ziemi i wychwytywany przez bardzo czułą sondę; po wzmocnieniu w słuchawkach słychać „pop”. Wbudowana sonda odbiera sygnał pola magnetycznego w czasie rzeczywistym i korzystając z zasady, że pole magnetyczne rozchodzi się znacznie szybciej niż dźwięk, określa odległość do punktu zwarcia wykrywając różnicę czasu pomiędzy sygnałem elektromagnetycznym a sygnałem dźwiękowym. Pozycja czujnika jest przesuwana w celu znalezienia punktu z najmniejszą akustyczno-magnetyczną różnicą czasu, a dokładna lokalizacja uszkodzenia znajduje się bezpośrednio pod nim.
Metoda czystego dźwiękuMetodę czystego dźwięku stosuje się głównie do pomiaru zwarć o wysokiej rezystancji i przeskoków. Źródło wysokiego napięcia przykłada napięcie impulsowe do kabla zwarcia, powodując przebicie wyładowania w miejscu zwarcia, a dźwięk generowany podczas wyładowania służy do dokładnego zlokalizowania uszkodzenia. Czujnik wibracji akustycznych przekształca sygnał akustyczny na sygnał elektryczny, który jest wzmacniany i filtrowany, a na koniec przywracany do postaci dźwięku w słuchawkach lub wyświetlany na podstawie natężenia dźwięku. Punktem uskoku jest miejsce o największym natężeniu dźwięku.
Metoda czysto magnetycznaMetoda czysto magnetyczna pozwala określić ścieżkę kabla i dokładną lokalizację punktu zwarcia. Źródło wysokiego napięcia przykłada napięcie impulsowe do uszkodzonego kabla, cewka indukcyjna odbiera sygnał impulsowy, a odchylenie od kabla ocenia się na podstawie charakterystyki sygnału impulsowego. Kiedy charakterystyka odbieranych sygnałów impulsowych różni się, punkt jest określany jako punkt zwarcia.
Metoda napięciowa (metoda A-frame)W przypadku zwarcia doziemnego w kablu zakopanym do znalezienia punktu zwarcia stosuje się metodę różnicy potencjałów. Napięcie testowe jest dodawane pomiędzy punktem testowym wadliwego kabla a ziemią, tworząc rozproszone pole elektryczne koncentryczne z punktem wejścia wokół punktu wejścia kabla. Nie ma różnicy potencjałów między punktami o tym samym promieniu, ale istnieje różnica potencjałów między punktami o różnych promieniach (punktami A i B). Obydwa punkty przesuwają się stopniowo bliżej punktu środkowego; gdy punkt zwarcia znajduje się dokładnie pomiędzy punktami A i B, różnica potencjałów wynosi zero, a jeśli punkty przesuną się poza punkt zwarcia, polaryzacja ulega odwróceniu — dzięki czemu punkt uziemienia można dokładnie określić, poruszając się tam i z powrotem.
Interfejs operacyjny i ustawieniaUrządzenie obsługuje się za pomocą ekranu dotykowego lub za pomocą jednego przycisku. Interfejs operacyjny obejmuje obszar wyświetlania przebiegu (przebieg pola magnetycznego i przebieg audio) oraz obszar regulacji parametrów.
Filtr kanału dźwiękowego ma fabryczną domyślną szerokość pasma 100–1600 Hz. Odpowiednie parametry filtra można dobrać dla różnych lokalizacji — na przykład na twardym chodniku w pobliżu punktu uskoku filtr górnoprzepustowy najlepiej zachowuje dźwięk uderzeniowy o wysokiej częstotliwości, natomiast dalej lub na miękkiej glebie lub piasku odpowiedni jest filtr dolnoprzepustowy. Filtrowanie pasmowe jest kompromisem pomiędzy nimi.
Podsumowanie użycia Praca z generatorem impulsów wysokiego napięciaPinpointer współpracuje z generatorem sygnału impulsowego wysokiego napięcia pracującym w stanie okresowego rozładowania. Metody okablowania obejmują metodę międzyfazową (preferowaną w przypadku uszkodzenia izolacji między fazą a ziemią, ponieważ tłumienie dźwięku wyładowania jest małe), metodę międzyfazową (w przypadku prostego zwarcia międzyfazowego bez połączonego uziemienia) oraz metodę okablowania w przypadku prostego błędu rozłączenia.
Wybór obszaru wskazywaniaPrzed ustaleniem lokalizacji ścieżka kabla powinna być wolna; jeżeli rysunki i dane są niekompletne, należy przeprowadzić wykrywanie ścieżki i wykonać oznaczenia. Na podstawie wyników pomiarów odległości oraz biorąc pod uwagę margines płyty czołowej kabla i ukształtowanie terenu, z grubsza określa się lokalizację punktu zwarcia, zazwyczaj w granicach (wartość pomiaru odległości ± 50 m). Lokalizowanie rozpoczyna się po przeniknięciu punktu uszkodzenia.
Wskazywanie krokówNotatka:metodę A-frame można stosować tylko wtedy, gdy przewód jest podłączony do ziemi (bez uziemienia).

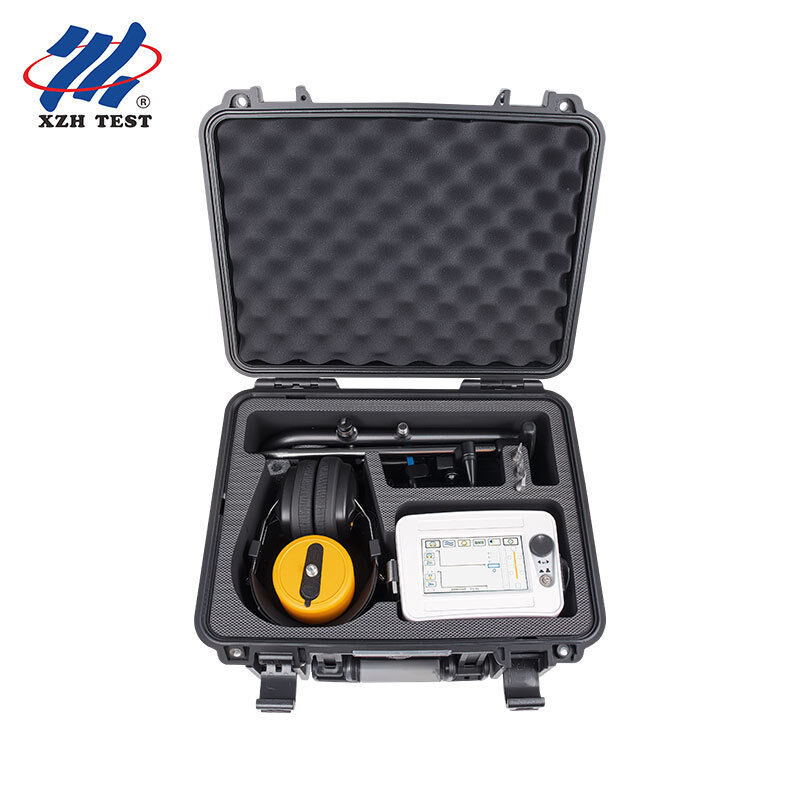

XHDD503E toinstrumentu wskazującego, który wykonuje ostatni, dokładny krok po zgrubnym zlokalizowaniu usterki. Jest przeznaczony dla zespołów, które łączą go z generatorem impulsów wysokiego napięcia i muszą precyzyjnie zlokalizować punkt zwarciaw miejscach o twardej nawierzchni i o dużym natężeniu hałasu— pod betonem i asfaltem, wzdłuż ruchliwych ulic oraz w przypadku uskoków o wysokim oporze lub przeskoków — gdzie w hałasie łatwo zagubić się w zwykłej metodzie odsłuchu akustycznego.
Pytanie 1. Do czego służy XHDD503E?
Jest to urządzenie do wykrywania uszkodzeń kabli, które wykorzystuje wychwytywanie wibracji i indukcję elektromagnetyczną w celu określenia konkretnej lokalizacji punktu uszkodzenia kabla. Współpracując z generatorem impulsów wysokiego napięcia, wychwytuje wibracje, dźwięk i fale elektromagnetyczne powstałe w wyniku wyładowania rozgorzeniowego w miejscu uszkodzenia i pozwala operatorowi dokładnie określić punkt za pomocą słuchu i wzroku, bezpośrednio nad kablem i w przybliżonym zakresie pomiarowym.
Pytanie 2. Do jakich usterek i kabli jest odpowiedni?
Nadaje się do usterek niskooporowych, zwarciowych, otwartych i rozłączeniowych kabli elektroenergetycznych, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych z różnych materiałów, przekrojów i mediów, a także wysokooporowych uszkodzeń upływu i przeskoków o wysokiej rezystancji. Metoda ramki A (napięcie krokowe) może być stosowana tylko wtedy, gdy przewód jest uziemiony.
Pytanie 3. Jakie metody określania zapewnia?
Zapewnia cztery: synchronizację akustyczno-magnetyczną, czystą akustyczną, czystą magnetyczną i metodę napięciową (ramka A / napięcie krokowe). Synchronizacja akustyczno-magnetyczna dodaje do tradycyjnej metody akustycznej wykrywanie sygnału elektromagnetycznego i określa odległość na podstawie różnicy czasu między sygnałami elektromagnetycznymi i dźwiękowymi.
Pytanie 4. Jakiej dokładności i warunków pracy można się spodziewać?
Dokładność pozycjonowania akustyczno-magnetycznego jest mniejsza niż 0,1 m, dokładność pozycjonowania napięcia krokowego jest mniejsza niż 0,5 m, a dokładność identyfikacji ścieżki jest mniejsza niż 0,5 m. Działa na 4 bateriach litowych 18650 i zapewnia ponad 8 godzin czuwania, w temperaturze od -25°C do 65°C i wilgotności względnej ≤ 90%, a czujniki są wodoszczelne zgodnie z normą IP65.
Pytanie 5. Na co należy zwrócić uwagę i co obejmuje?
Ładuj przyrząd, gdy poziom naładowania akumulatora spadnie poniżej 20% (około 4 godzin do pełnego naładowania); nie demontuj sondy ani instrumentu; czyść wyświetlacz LCD wyłącznie półsuchą, pozbawioną włókien ściereczką; i unikaj umieszczania czujnika na korpusie kabla. Pakiet obejmuje wykrywacz uszkodzeń kabla, słuchawki, sondę (z korbowodem, głowicą sondy i trzema łapami), 7-żyłową linię sygnałową, ładowarkę, ramkę A (z kablem w kształcie litery A), 2 kołki uziemiające i wielofunkcyjny klucz do kwiatów, z roczną bezpłatną gwarancją oraz dożywotnią konserwacją i serwisem technicznym.
