Lokalizator uszkodzeń kabli XHDD503C wykorzystuje metodę synchronizacji akustyczno-magnetycznej do określania punktu uszkodzenia kabla zasilającego. Wyładowanie elektroniczne jest generowane przez generator wyładowań udarowych, odbierane i wzmacniane przez odpowiednią sondę, a precyzyjna lokalizacja punktu uszkodzenia jest określana na podstawie oceny słuchowej i wzrokowej. Jest to urządzenie, które umożliwia precyzyjne pozycjonowanie punktu uszkodzenia kabla w zakresie pomiaru zgrubnego i zbiera różnicę czasową między sygnałem akustycznym a magnetycznym. Integruje technologię pozycjonowania, testowanie wspomagane ścieżką i inne technologie, zapewniając wiele trybów testowych oraz bogate, zróżnicowane informacje podpowiedzi, aby skutecznie i dokładnie zlokalizować uszkodzenie kabla.
Ten przyrząd lokalizujący nadaje się do wykrywania uszkodzeń o niskiej rezystancji, zwarć, przerw i rozwarć kabli zasilających, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych wykonanych z różnych materiałów, o różnych przekrojach i w różnych ośrodkach, a także do wykrywania uszkodzeń spowodowanych wyciekiem o wysokiej rezystancji i wyładowaniami przebiciowymi o wysokiej rezystancji.
Kluczowe cechy| Pozycja | Specyfikacja |
|---|---|
| Parametry filtra | Filtr dolnoprzepustowy: 100 Hz–1600 Hz; filtr dolnozaporowy: 100 Hz–300 Hz; filtr górnozaporowy: 160 Hz–1600 Hz; filtr pasmowoprzepustowy: 200 Hz–600 Hz |
| Wzmocnienie kanału | 8 poziomów regulacji |
| Wzmocnienie kanału magnetycznego | 8 poziomów regulacji |
| Wzmocnienie wyjściowe | 16 poziomów (0–112 dB) |
| Impedancja wyjściowa | 350 Ω |
| Dokładność pozycjonowania akustyczno-magnetycznego | Mniej niż 0,1 m |
| Dokładność identyfikacji ścieżki | Mniej niż 0,5 m |
| Zasilanie | 4 baterie litowo-jonowe 18650 |
| Czas czuwania | Ponad 8 godzin |
| Temperatura otoczenia | −25 °C do 65 °C; wilgotność względna ≤ 90% |
Urządzenie wykorzystuje metodę synchronizacji akustyczno-magnetycznej do dokładnego określenia lokalizacji uszkodzenia. Jest to bardzo dokładna i unikalna metoda lokalizacji, oparta na tradycyjnej metodzie lokalizacji akustycznej z dodanym wykrywaniem i zastosowaniem sygnałów elektromagnetycznych.
Gdy generator wysokiego napięcia wykonuje wyładowanie udarowe na uszkodzonym kablu, dźwięk generowany przez wyładowanie w punkcie uszkodzenia jest przenoszony do ziemi. Sygnał dźwiękowy jest odbierany przez czułą sondę; po wzmocnieniu przez słuchawki słychać dźwięk "pstryknięcia". Wbudowana sonda odbiera sygnał pola magnetycznego w czasie rzeczywistym i, wykorzystując zasadę, że pole magnetyczne rozchodzi się znacznie szybciej niż dźwięk, określa odległość do punktu uszkodzenia, wykrywając różnicę czasową między sygnałem elektromagnetycznym a sygnałem dźwiękowym. Pozycja czujnika jest przesuwana, aby znaleźć punkt z najmniejszą różnicą czasową między sygnałem akustycznym a magnetycznym, a dokładna lokalizacja uszkodzenia znajduje się bezpośrednio pod nim.
Tradycyjne przyrządy do lokalizacji akustycznej zazwyczaj monitorują tylko za pomocą słuchawek lub polegają na wychyleniu wskazówki miernika, aby zidentyfikować dźwięk wyładowania w punkcie uszkodzenia. Ponieważ dźwięk wyładowania znika w ułamku sekundy i niewiele różni się od szumów otoczenia, często stanowi to duże trudności dla mniej doświadczonych operatorów. Metoda synchronizacji akustyczno-magnetycznej skutecznie eliminuje te problemy tradycyjnej metody akustycznej.
Interfejs operacyjny i ustawieniaInstrument jest obsługiwany za pomocą ekranu dotykowego lub jednoprzyciskowego sterowania. Interfejs operacyjny zawiera obszar wyświetlania przebiegu i obszar regulacji parametrów.
Filtr kanału dźwiękowego ma fabrycznie ustawioną szerokość pasma 100 Hz–1600 Hz. Odpowiednie parametry filtra można wybrać dla różnych miejsc — na przykład, na twardej nawierzchni w pobliżu punktu uszkodzenia filtr górnoprzepustowy najlepiej zachowuje wysokoczęstotliwościowy dźwięk wyładowania udarowego, podczas gdy dalej lub na miękkiej glebie lub piasku odpowiedni jest filtr dolnoprzepustowy. Filtrowanie pasmowoprzepustowe jest kompromisem między tymi dwoma.
Uwaga: gdy cztery zestawy zebranych danych są poniżej 30 ms przez trzy kolejne razy, obok sygnału elektromagnetycznego pojawia się ikona, wskazująca, że zbliżono się do punktu uszkodzenia.
Lokalizacja synchroniczna akustyczno-magnetyczna wymaga generatora impulsów wysokiego napięcia pracującego w stanie okresowego wyładowania. Metody okablowania obejmują metodę fazowo-pancerzową (preferowaną w przypadku uszkodzenia izolacji fazowo-ziemnej, ponieważ tłumienie dźwięku wyładowania jest niewielkie), metodę fazowo-fazową (dla prostego uszkodzenia fazowo-fazowego bez połączonego uziemienia) oraz metodę okablowania dla prostego uszkodzenia rozwarciowego.
Wybór obszaru lokalizacjiPrzed lokalizacją należy najpierw oczyścić ścieżkę kabla; jeśli rysunki i dane są niekompletne, należy przeprowadzić detekcję ścieżki i zaznaczyć punkty. Na podstawie wyników pomiaru odległości i uwzględniając margines płyty czołowej kabla oraz teren, zgrubnie określa się lokalizację punktu uszkodzenia, zazwyczaj w odległości (wartość pomiaru odległości ± 50 m). Po upewnieniu się, że punkt uszkodzenia został przeniknięty i cykl wyładowania generatora impulsów wysokiego napięcia wynosi 3–5 sekund, rozpocznij lokalizację bezpośrednio nad kablem w wybranym obszarze.
Kroki lokalizacjiPodłącz czujnik sondy do gniazda czujnika, a słuchawki do gniazda słuchawkowego. W wybranym obszarze umieść czujnik płasko na ziemi bezpośrednio nad kablem, skierowany w kierunku układania kabla, i wybierz tryb synchronizacji akustyczno-magnetycznej. Obserwuj przebieg i słuchaj przez słuchawki, aby rozpocząć lokalizację. Zalecana zasada początkowa to niski próg, duże wzmocnienie i wysoka głośność. Po usłyszeniu dźwięku i zobaczeniu przebiegu dźwiękowego i przebiegu pola magnetycznego, przesuwaj sondę czujnikową co około 1–2 m i monitoruj więcej niż 2 cykle wyładowania w każdym punkcie. Kontynuuj ruch do przodu, aż dźwięk lub przebieg nie będzie już słyszalny lub widoczny, a wartość różnicy czasowej zmieni się z dużej na małą, a następnie z powrotem na dużą; następnie wróć i ponownie zlokalizuj. Podczas ponownej lokalizacji zwiększ próg, zmniejsz wzmocnienie i obniż głośność, znajdź punkt, w którym dźwięk i przebieg są największe, oraz punkt, w którym różnica czasowa jest najmniejsza — zbieżność tych dwóch punktów jest punktem uszkodzenia.
Środki ostrożności i typowe usterkiXHDD503C to przyrząd do lokalizacji akustyczno-magnetycznej wspomaganej ścieżką dla sieci, których trasa kablowa jest niepewna lub niedokumentowana. Jest przeznaczony dla ekip, które muszą potwierdzić trasę kabla, a następnie zlokalizować uszkodzenie w tym samym zadaniu — stare lub słabo udokumentowane sieci, mieszane linie podziemne i miejsca, w których rysunki i dane trasy są niekompletne, więc operator potrzebuje wskaźnika odchylenia ścieżki wraz z różnicą czasową akustyczno-magnetyczną, aby zbliżyć się do punktu.
P1. Co robi XHDD503C?
Jest to lokalizator uszkodzeń kabli, który wykorzystuje metodę synchronizacji akustyczno-magnetycznej do określania punktu uszkodzenia kabla zasilającego. Wyładowanie elektroniczne jest generowane przez generator wyładowań udarowych i odbierane oraz wzmacniane przez sondę, a punkt jest precyzyjnie lokalizowany za pomocą oceny słuchowej i wzrokowej w zakresie pomiaru zgrubnego, jednocześnie zbierając różnicę czasową akustyczno-magnetyczną.
P2. Do jakich uszkodzeń i kabli się nadaje?
Nadaje się do uszkodzeń o niskiej rezystancji, zwarć, przerw i rozwarć kabli zasilających, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych wykonanych z różnych materiałów, o różnych przekrojach i w różnych ośrodkach, a także do uszkodzeń spowodowanych wyciekiem o wysokiej rezystancji i wyładowaniami przebiciowymi o wysokiej rezystancji.
P3. Jak działa metoda synchronizacji akustyczno-magnetycznej?
Opiera się na tradycyjnej metodzie akustycznej z dodanym wykrywaniem sygnałów elektromagnetycznych. Dźwięk wyładowania dociera do ziemi i jest odbierany przez sondę, podczas gdy wbudowana sonda odbiera sygnał pola magnetycznego w czasie rzeczywistym. Ponieważ pole magnetyczne rozchodzi się znacznie szybciej niż dźwięk, odległość do punktu uszkodzenia jest określana na podstawie różnicy czasowej między dwoma sygnałami; punkt z najmniejszą różnicą czasową znajduje się bezpośrednio nad uszkodzeniem.
P4. Jakiej dokładności i warunków pracy można oczekiwać?
Dokładność pozycjonowania akustyczno-magnetycznego wynosi mniej niż 0,1 m, a dokładność identyfikacji ścieżki wynosi mniej niż 0,5 m. Działa na 4 bateriach litowo-jonowych 18650 ze standby ponad 8 godzin, w temperaturze od −25 °C do 65 °C i wilgotności względnej ≤ 90%, a czujniki są wodoodporne do IP65.
P5. Na co należy zwrócić uwagę i co jest w zestawie?

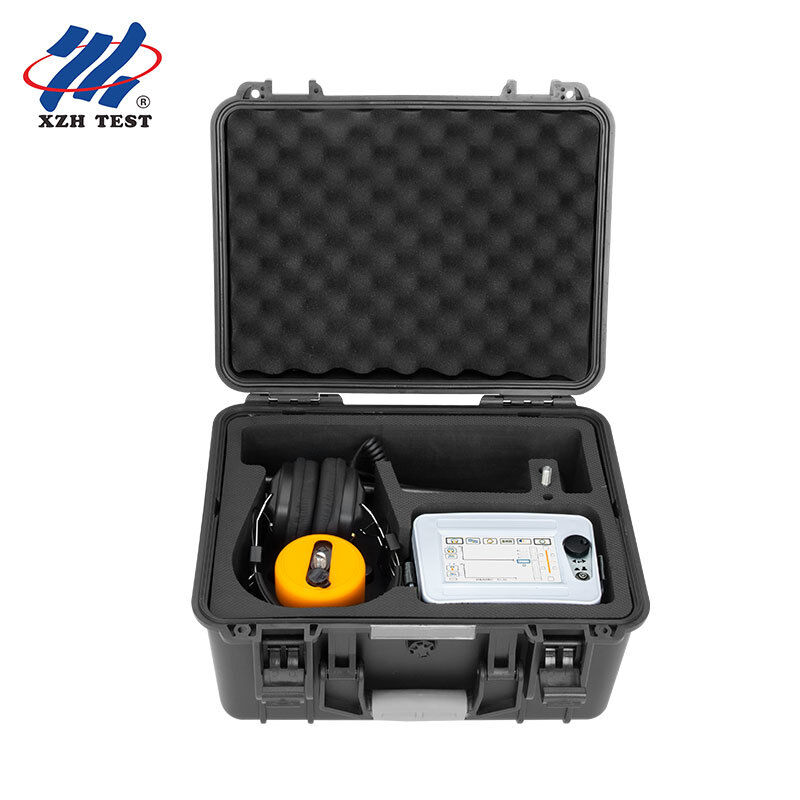

Ładuj instrument, gdy poziom naładowania baterii jest poniżej 20% (około 4 godzin do pełnego naładowania); nie demontuj sondy ani instrumentu; czyść wyświetlacz LCD tylko lekko wilgotną, niepozostawiającą włókien ściereczką; unikaj umieszczania czujnika na samym kablu. Zestaw zawiera lokalizator uszkodzeń kabli, słuchawki, sondę (z drążkiem łączącym, głowicą sondy i trzema pazurami), 7-żyłowy kabel sygnałowy, ładowarkę i wielofunkcyjny klucz, z roczną bezpłatną gwarancją oraz dożywotnią konserwacją i usługą techniczną.
