Lokalizator uszkodzeń kabli XHDD503C+ wykorzystuje zasadę synchronizacji akustyczno-magnetycznej odbioru wibracji i indukcji elektromagnetycznej do określenia dokładnego miejsca uszkodzenia kabla. Generator impulsów wysokiego napięcia indukuje wyładowanie łukowe w punkcie uszkodzenia. Powstałe fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne są zbierane przez dedykowaną sondę instrumentu, inteligentnie przetwarzane przez jednostkę główną, a przebieg uszkodzenia i dźwięk są wyświetlane. Ostatecznie tester wykorzystuje słuch i wzrok do określenia precyzyjnej lokalizacji uszkodzenia, wykonując zadanie dokładnego zlokalizowania punktu uszkodzenia kabla "bezpośrednio nad kablem, w przybliżonym zakresie pomiarowym".
Ten lokalizator nadaje się do wykrywania uszkodzeń o niskiej rezystancji, zwarć, przerw i zerwanych obwodów w różnych kablach zasilających, kablach koncentrycznych i kablach niskiego napięcia o różnych poziomach napięcia, przekrojach i mediach, a także uszkodzeń o wysokiej rezystancji z wyciekiem i wyładowaniem łukowym.
Kluczowe cechy| Pozycja | Specyfikacja |
|---|---|
| Parametry filtrowania | Pełne pasmo: 100 Hz–1600 Hz; pasmo przepustowe: 200 Hz–600 Hz; filtr dolnoprzepustowy: 100 Hz–300 Hz; filtr górnoprzepustowy: 160 Hz–1600 Hz |
| Regulacja kanału | 8 poziomów sygnałów dźwiękowych i magnetycznych; próg wyzwalania sygnału regulowany od 0 do 99 poziomów |
| Wyjście dźwięku | Wzmocnienie: 16 poziomów (0–112 dB); impedancja: 350 Ω |
| Zakres detekcji | 0,00–99,99 ms |
| Metoda filtrowania | Filtr superpozycyjny piątego rzędu |
| Dokładność detekcji | Pozycjonowanie ≤ 0,1 m; ścieżka ≤ 0,5 m |
| Zasilanie robocze | 4 ogniwa baterii 3,7 V–3200 AH–18650 |
| Czas czuwania | Ponad 8 godzin |
| Temperatura otoczenia | −25 °C do 65 °C; wilgotność względna ≤ 90% |
Urządzenie wykorzystuje metodę synchronizacji akustyczno-magnetycznej do precyzyjnego lokalizowania uszkodzeń, opartą na tradycyjnej metodzie lokalizacji akustycznej z dodanym wykrywaniem i zastosowaniem sygnałów elektromagnetycznych.
Gdy generator wysokiego napięcia wyładowuje się przez uszkodzony kabel, dźwięk generowany przez wyładowanie w punkcie uszkodzenia jest przenoszony do ziemi. Sygnał dźwiękowy jest odbierany przez bardzo czułą sondę, wzmacniany, a następnie słyszany przez słuchawki, gdzie słychać dźwięk "pstryknięcia". Sonda posiada wbudowaną cewkę indukcyjną pola magnetycznego, która odbiera sygnały pola magnetycznego w czasie rzeczywistym. Korzystając z zasady, że prędkość propagacji pola magnetycznego jest znacznie wyższa niż prędkość dźwięku, określa odległość do punktu uszkodzenia, wykrywając różnicę czasu między sygnałami elektromagnetycznymi i dźwiękowymi. Ciągłe przesuwanie pozycji czujnika pozwala znaleźć punkt o najmniejszej różnicy czasu akustyczno-magnetycznego; dokładne miejsce uszkodzenia znajduje się poniżej tego punktu.
Tradycyjne instrumenty do lokalizacji uszkodzeń akustycznych zazwyczaj polegają wyłącznie na słuchawkach lub ruchu wskazówki miernika, aby odróżnić dźwięk wyładowania w punkcie uszkodzenia. Ponieważ dźwięk wyładowania jest ulotny i trudny do odróżnienia od szumów otoczenia, często stanowi znaczące wyzwanie dla mniej doświadczonych operatorów. Metoda synchronizacji akustyczno-magnetycznej skutecznie eliminuje te problemy.
Interfejs operacyjny i ustawieniaInstrument oferuje dwa tryby pracy: obsługa ekranu dotykowego i obsługa jednym przyciskiem. Interfejs użytkownika zawiera obszar wyświetlania przebiegu (przebieg dźwiękowy i przebieg pola magnetycznego) oraz obszar regulacji parametrów.
Filtr kanału dźwiękowego ma domyślną szerokość pasma 100 Hz–1600 Hz. Odpowiednie parametry filtra można wybrać dla różnych miejsc — na przykład, na twardych powierzchniach blisko punktu uszkodzenia filtr górnoprzepustowy najlepiej zachowuje wysokoczęstotliwościowy dźwięk wyładowania udarowego, podczas gdy dalej lub na luźnej glebie lub piasku odpowiedni jest filtr dolnoprzepustowy. Filtrowanie pasmowoprzepustowe jest kompromisem między tymi dwoma.
Uwaga: gdy cztery zestawy zebranych danych są poniżej 30 ms przez trzy kolejne razy, obok sygnału elektromagnetycznego wyświetlana jest ikona, wskazująca, że punkt uszkodzenia się zbliża.
Lokalizacja wymaga generatora impulsów wysokiego napięcia pracującego w stanie okresowego wyładowania. Metody okablowania obejmują metodę przewód fazowy-do-pancerza (preferowana w przypadku uszkodzenia izolacji głównej przewodu fazowego do ziemi, ponieważ tłumienie dźwięku wyładowania jest mniejsze), metodę fazy-do-fazy (dla prostego uszkodzenia fazy-do-fazy bez uziemienia) oraz metodę okablowania dla prostego uszkodzenia obwodu otwartego.
Wybór obszaru lokalizacjiPrzed lokalizacją należy najpierw jasno określić trasę kabla; jeśli rysunki są niekompletne, należy przeprowadzić eksplorację trasy i zaznaczyć trasę. Na podstawie wyników pomiaru odległości i uwzględniając margines szpulki kablowej oraz teren, lokalizacja uszkodzenia jest przybliżona, zazwyczaj w granicach ± 50 m od wartości przybliżonego pomiaru odległości. Po upewnieniu się, że punkt uszkodzenia został przebity, a cykl wyładowania generatora impulsów wysokiego napięcia mieści się w zakresie 3–5 sekund, lokalizacja rozpoczyna się bezpośrednio nad kablem w wybranym obszarze.
Kroki lokalizacjiZmontuj sondę i podłącz ją do portu czujnika, a słuchawki do portu słuchawek. W wybranym obszarze umieść czujnik płasko na ziemi bezpośrednio nad kablem, skierowany w kierunku układania kabla, i obserwuj przebieg, słuchając przez słuchawki. Zalecane ustawienie początkowe to niski próg, wysokie wzmocnienie i wysoka głośność. Gdy usłyszysz i zobaczysz przebiegi dźwiękowe i dźwiękowo/magnetyczne, przesuwaj sondę czujnika co 1–2 m i słuchaj w każdym punkcie przez co najmniej dwa cykle wyładowania. Kontynuuj, aż nie usłyszysz dźwięku i nie zobaczysz przebiegu, a różnica czasu zmieni się z dużej na małą i z powrotem na dużą; następnie wróć, aby ponownie zlokalizować. Podczas ponownej lokalizacji użyj wyższego progu, niższego wzmocnienia i niższej głośności, i znajdź punkt, w którym dźwięk i przebieg są maksymalne, wraz z punktem, w którym różnica czasu jest minimalna — zbieżność tych dwóch jest punktem uszkodzenia.
Środki ostrożności i typowe usterkiXHDD503C+ to samodostosowujący się, cyfrowy instrument lokalizujący do rutynowych prac konserwacyjnych kabli, gdzie liczy się łatwość obsługi i powtarzalność. Dzięki automatycznej regulacji wzmocnienia dźwięku/wyzwalania i wyraźnemu powiadomieniu o zbliżaniu się do punktu uszkodzenia, jest on przeznaczony dla zespołów o zróżnicowanym doświadczeniu, które chcą, aby instrument sam dostosowywał się do miejsca — dzięki czemu mniej doświadczony operator może nadal pewnie podjąć decyzję, a doświadczony operator może pracować szybciej przy rutynowych, codziennych zadaniach.
P1. Co robi XHDD503C+?
Jest to lokalizator uszkodzeń kabli, który wykorzystuje zasadę synchronizacji akustyczno-magnetycznej odbioru wibracji i indukcji elektromagnetycznej do określenia dokładnego miejsca uszkodzenia kabla. Sonda zbiera fale wibracyjne, dźwiękowe i elektromagnetyczne wytworzone przez wyładowanie łukowe w miejscu uszkodzenia, a jednostka główna inteligentnie przetwarza i wyświetla przebieg uszkodzenia i dźwięk, dzięki czemu tester może zlokalizować uszkodzenie za pomocą słuchu i wzroku.
P2. Do jakich uszkodzeń i kabli jest przeznaczony?
Nadaje się do wykrywania uszkodzeń o niskiej rezystancji, zwarć, przerw i zerwanych obwodów w kablach zasilających, koncentrycznych i niskiego napięcia o różnych poziomach napięcia, przekrojach i mediach, a także uszkodzeń o wysokiej rezystancji z wyciekiem i wyładowaniem łukowym.
P3. Co wyróżnia go w codziennym użytkowaniu?
Automatycznie oblicza różnicę czasu akustyczno-magnetycznego, oferuje automatyczną i ręczną regulację wzmocnienia dźwięku/wyzwalania oraz zapewnia wskaźnik odchylenia ścieżki i powiadomienie o zbliżaniu się do punktu uszkodzenia, pomagając operatorom szybko potwierdzić punkt, nawet gdy miejsce jest głośne.
P4. Jakiej dokładności i warunków pracy można oczekiwać?
Dokładność detekcji wynosi ≤ 0,1 m dla pozycjonowania i ≤ 0,5 m dla ścieżki, z zakresem detekcji 0,00–99,99 ms. Zasilany jest przez 4 × 3,7 V–3200 AH–18650 ogniw baterii z ponad 8 godzinami czuwania, w temperaturze od −25 °C do 65 °C i wilgotności względnej ≤ 90%, a czujniki są wodoodporne do IP65.
P5. Co należy wziąć pod uwagę i co jest w zestawie?

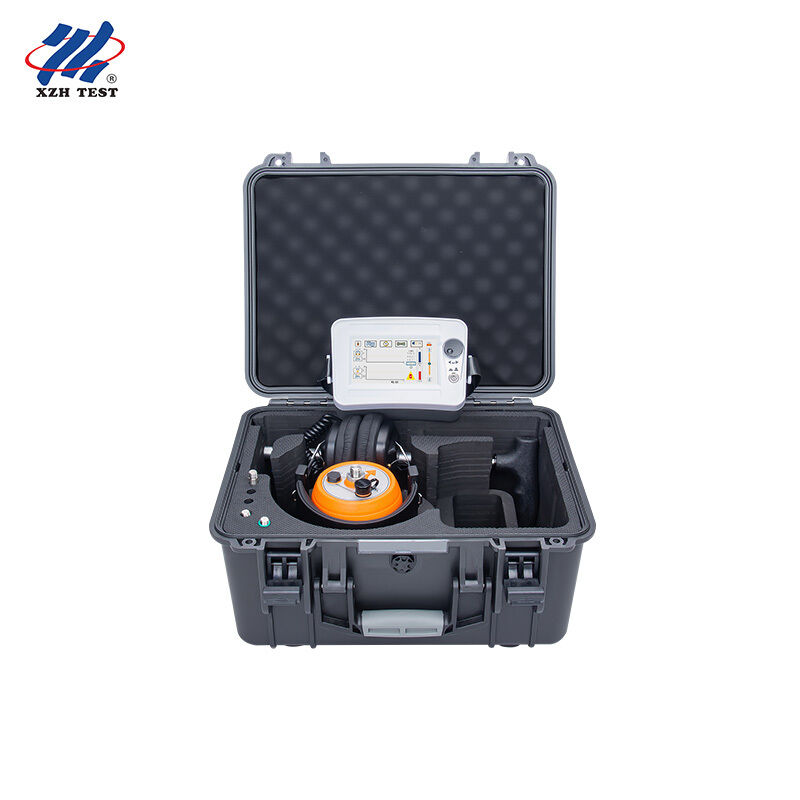

Ładuj instrument, gdy poziom baterii jest poniżej 20% (około 4 godziny do pełnego naładowania); nie demontuj sondy ani instrumentu; czyść ekran LCD tylko półsuchą, niestrzępiącą się ściereczką; i nie umieszczaj sondy bezpośrednio na korpusie kabla. Zestaw zawiera lokalizator uszkodzeń kabli, słuchawki, sondę (z drążkiem łączącym, podstawą, bolcem uziemiającym, złączem sondy i złączem dyskowym), 7-żyłowy ekranowany kabel sygnałowy, ładowarkę i klucz wielofunkcyjny, z roczną gwarancją oraz dożywotnią konserwacją i usługami technicznymi.
