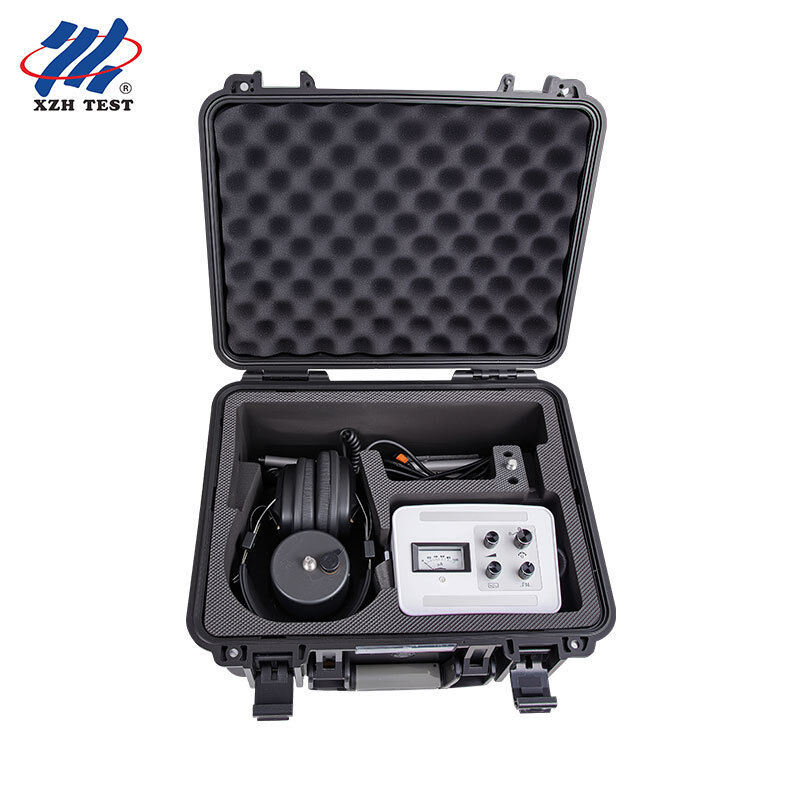

Lokalizator uszkodzeń kabli | Analogowy miernik synchronizacji akustyczno-magnetycznej do lokalizacji podziemnej | XHDD503

Lokalizator uszkodzeń kabli | Analogowy miernik synchronizacji akustyczno-magnetycznej do lokalizacji podziemnej | XHDD503

Szczegóły produktu:
Miejsce pochodzenia: Xi’an, Shaanxi, Chiny
Nazwa handlowa: XZH TEST
Orzecznictwo: CE/ISO
Numer modelu: XHDD503
Szczegółowe informacje
Miejsce pochodzenia:
Xi’an, Shaanxi, Chiny
Nazwa handlowa:
XZH TEST
Orzecznictwo:
CE/ISO
Numer modelu:
XHDD503
Podkreślić:

High Light

Podkreślić:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Minimalne zamówienie:
1 jednostka
Cena:
Negocjowalne
Szczegóły pakowania:
Opakowanie drewniane
Czas dostawy:
5-8 dni roboczych
Zasady płatności:
T/T
Możliwość Supply:
3000 jednostek/rok
Opis produktu
Przegląd produktu

XHDD503 Analog Cable Fault Pinpointer wykorzystuje zasady odbierania wibracji i indukcji elektromagnetycznej do określenia konkretnej lokalizacji punktu uszkodzenia kabla.Z pomocą wysokonapięciowego generatora impulsów, rozładowanie przebłyskowe odbywa się w punkcie usterki.fale dźwiękowe i fale elektromagnetyczne generowane przez rozładowanie flashover są odbierane przez dedykowaną sondę przyrządu wskazującego, wzmacniane i przetwarzane przez przyrząd, wyświetlane i wyprowadzane,i wreszcie dokładna lokalizacja punktu usterki jest oceniana przez słuch i wzrok badacza, który kończy zadanie precyzyjnego zlokalizowania punktu usterki kabla "tuż nad kablem, w zakresie szacunkowym".

Ten przyrząd wskazujący nadaje się do wykrywania usterek o niskim opórzie, krótkim obwodzie, otwartym obwodzie i usterkach odłączających, a także usterek wycieków o wysokim opórzie i usterek flashover o wysokim opórzie,o pojemności nieprzekraczającej 50 l, kabli koaksjalnych o wysokiej częstotliwości, kabli dla lamp ulicznych i przewodów zakopanych z różnych materiałów, przekroczeń i nośników.

Kluczowe cechy
Synchronicznie przyjmuje fale drgań, fale dźwiękowe i fale elektromagnetyczne generowane podczas rozładowywania punktu uszkodzenia
Kanały dźwiękowe i magnetyczne są zaprojektowane oddzielnie i zasilane oddzielnie, dając silniejszą zdolność anty-interferencji
Projektowanie analogicznego licznika, dzięki któremu moc sygnału i tendencja są jasne na pierwszy rzut oka
Poziom zerowy można dostosować dowolnie, odpowiedni do różnych silnych i słabych miejsc
Wielowarstwowy czujnik sygnału fizycznej izolacji o klasyfikacji wodoodporności IP65
Wbudowana bateria litowa o dużej pojemności z ultradługim czasem gotowości i szybkim ładowarką
Małe i lekkie, łatwe w obsłudze, z prostym interfejsem
Parametry techniczne
Pozycja Specyfikacja
Zwiększenie 500, 000 razy
Dokładność pozycjonowania Mniej niż 0,1 m
Impedancja wyjściowa 350 Ω
Zasilanie pracy 4 × 3,7 V 3200 mAh standardowe baterie
Prąd statyczny < 10 mA
Czas gotowości Więcej niż 20 godzin
Temperatura otoczenia -25 °C do 65 °C; wilgotność względna ≤ 90%
Zasada działania

Synchroniczna metoda lokalizacji usterek akustycznych i magnetycznych jest bardzo dokładną i wyjątkową metodą lokalizacji usterek.z dodatkiem wykrywania i stosowania sygnałów elektromagnetycznych.

Pod wpływem impulsów wysokiego napięcia w punkcie uszkodzenia kabla występuje rozładowanie flashover.fale elektromagnetyczneWynikają one z częstotliwości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości.zjawiska echo i natychmiastowego zwarcia można wykorzystać do zakończenia grubego pomiaru punktu uszkodzenia, podczas gdy przyrząd wskazujący wykorzystuje falę drgającą, falę dźwiękową i falę elektromagnetyczną wytwarzaną przez rozładowanie flashover do dokonania precyzyjnego ustawienia punktu usterki.

Instrument wykorzystuje niezależną konstrukcję kanałów akustycznych i magnetycznych z oddzielnym źródłem zasilania,który znacznie poprawia zdolność przeciwdziałania zakłóceniom i sprawia, że jest odpowiedni do różnych miejsc uszkodzeniaZe względu na duże powiększenie i wysoką czułość jest szczególnie odpowiedni do lokalizowania głębszych punktów uszkodzenia; jego kompromisem jest stosunkowo duży hałas tła.

Podsumowanie zastosowania Przesyłka z generatorem wysokiego napięcia

W celu określenia miejsca synchronizacji akustycznej i magnetycznej wymagany jest generator sygnałów uderzeniowych o wysokim napięciu pracujący w stanie okresowego rozładowania.Metody okablowania obejmują metodę fazowo-opancerzoną (preferowany w przypadku uszkodzenia izolacji fazowo-ziemnej), ponieważ tłumienie dźwięku rozładowania jest niewielkie), metoda fazowo-fazowa (dla prostej usterki fazowo-fazowej bez połączonego uziemienia) i metoda okablowania dla prostej usterki odłączania.

Wybór obszaru wyznaczania

Przed wyznaczeniem należy najpierw ustalić drogę kablu; jeśli rysunki i dane są niekompletne, należy wykorzystać wykrycie drogi i zaznaczyć.W oparciu o wyniki pomiaru odległości i uwzględniając margines płyty głowicy kable i teren, lokalizacja punktu uszkodzenia jest określona przybliżenie, zazwyczaj w granicach (wartość pomiaru odległości ± 50 m).Po upewnieniu się, że punkt uszkodzenia jest przebiony i cykl rozładowania wysokonapięciowego generatora impulsów wynosi 3 ̇ 5 sekund, rozpocznij wskazywanie bezpośrednio nad kablem w wybranym obszarze.

Określenie kroków
1. montaż: montaż sondy, końcówki sondy (jeśli to konieczne) i pręta łącznika
2. Przesyłka: najpierw wstawić kabel audio w kanale wejściowym i podłączyć sondę, a następnie wstawić słuchawki w kanale wyjściowym
3. Ustawić przycisk "tryb pracy" w pozycji "poniesienia"
4. Ustaw przycisk "regulowanie poziomu", aby igła licznika skutecznie się wahała
5. Ustawić przycisk "regulacja głośności" tak, że dźwięk słuchawki jest odpowiedni dla operatora monitorowania
6. Po ustawieniu i przy jednoczesnym zapewnieniu, że punkt uszkodzenia przenika do wyładowania flashover, należy dokładnie zlokalizować "bezpośrednio nad kablem, w zakresie szacunkowego pomiaru"

W trakcie całego procesu, utrzymać sondę bezpośrednio nad kablem i w obrębie okresu szacunkowego.gdy siła sygnału od punktu A1 do punktu A2 stopniowo słabnie, punkt B, w którym dźwięk słuchawki jest najgłośniejszy, a igła licznika jest najsilniejsza i zsynchronizowana z dźwiękiem, jest punktem usterki.

Ostrożności i częste błędy
Po użyciu przyrządu włączyć przycisk "Stosunek roboczy" na "O", aby wyłączyć przyrząd.
Gdy napięcie akumulatora jest niewystarczające, wrażliwość maleje i akumulator należy natychmiast naładować.wyjąć baterię z przyrządu i naładować ją dedykowanym ładowarką podłączoną do gniazda AC 220 V; czerwone światło oznacza ładowanie, a zielone oznacza zakończenie ładowania.
Sonda jest elementem wrażliwym i nie może być rozmontowana.
Jeśli urządzenie ulegnie awarii, należy wysłać je do oryginalnej fabryki do naprawy; nie rozmontuj go na wolę.
Nie należy wycierać wyświetlacza żrącymi rozpuszczalnikami (takimi jak rozpuszczalniki chemiczne lub alkohol); należy użyć półsuchej szmatki bez włókien, namoczonej w ciepłej wodzie, a następnie suchej szmatki z mikrofibry.
Nie umieszczaj czujnika na ciele kabla w celu pozycjonowania, ponieważ słaby dźwięk wybuchu słyszalny w dowolnej pozycji kabla jest wibracją elektrycznym i nie może być używany do pozycjonowania.
Jeśli wskaźnik nie ma ruchu / sygnał pola magnetycznego nie może być testowany, sprawdź naładowanie baterii, zwiększenie "regulowanie poziomu",i że przewody łączące pomiędzy przyrządem a sondą są niezawodnie połączone.
Jeżeli w momencie przymocowania lub włączania sondy słuchawki nie emituje dźwięku, należy sprawdzić, czy akumulator jest naładowany, czy zwiększa się jego poziom oraz czy istnieją przewody łączące instrument z sondą.

Uwaga:jeżeli w momencie wskazywania miejsca od czasu do czasu słyszy się sygnał radiowy FM, oznacza to, że przyrząd działa normalnie i nie wpływa na pracę;może być poprawiona poprzez regulację przycisku regulacji częstotliwości.

Częste pytania

Co robi XHDD503?
Jest to analogowy wskaźnik usterki w kablu, który wykorzystuje odbiór wibracji i indukcję elektromagnetyczną do określenia konkretnej lokalizacji punktu usterki w kablu.Z wysokonapięciowym generatorem impulsów indukuje rozładowanie flashover na usterce, a wibracje, dźwięki i fale elektromagnetyczne są odbierane przez sondę i przetwarzane przez instrument, dzięki czemu tester może ocenić dokładny punkt poprzez słuch i wzrok,bezpośrednio nad przewodem w zakresie pomiarów szerszych.

P2: Na jakie usterki i kable jest odpowiedni?
Wykorzystuje się go w przypadku wad o niskim opór, zwarcia, otwartego obwodu i odłączania, a także wycieków o wysokim opór i błyskawicznych błędów o wysokim opór, kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości,Kable do lamp ulicznych i przewody zakopane z różnych materiałów, przekrójów i nośników.

Co sprawia, że jego antynterferencja jest silna?
Kanały dźwiękowe i magnetyczne są zaprojektowane oddzielnie i zasilane oddzielnie, a poziom zerowy można ustawić dowolnie.Ze względu na duże powiększenie i wysoką czułość jest szczególnie odpowiedni do lokalizacji głębszych punktów usterki, chociaż jego hałas tła jest stosunkowo duży.

P4. Jakiej dokładności i warunków pracy można się spodziewać?
Dokładność pozycjonowania jest mniejsza niż 0,1 m, z powiększeniem 500 000 razy i impedancją wyjściową 350 Ω. Działa na 4 × 3.Akumulatory standardowe o napięciu 7 V 3200 mAh o prądzie statycznym poniżej 10 mA i więcej niż 20 godzin w stanie gotowości, w temperaturze od -25 do 65 °C i wilgotności względnej ≤ 90%, a czujnik jest wodoodporny do IP65.

P5. Co należy zauważyć i co jest w tym zawarte?
Po zakończeniu pracy przycisnąć guzik w trybie roboczym na "O"; naładować baterię, gdy napięcie jest niewystarczające (naładować ją poza przyrząd za pomocą dedykowanej ładowarki; około 4 godzin na pełne ładowanie);nie rozbieraj sondy ani przyrządu; i nie umieszczać czujnika na ciele kabla.z roczną bezpłatną gwarancją oraz dożywotnim serwisem technicznym i konserwacją
