Złamanie kablu wskaźnik akustyczny synchronizacja magnetyczna 5-calowy dotykowy LCD IP65 sonda XHDD503C

Wprowadzenie produktu

XHDD503C Cable Fault Pinpointer to precyzyjny instrument synchronizacji akustyczno-magnetycznej zaprojektowany w celu dokładnego zlokalizowania usterek w podziemnych kablach zasilania w zakresie pomiarowym.Odbiera i wzmacnia dźwięk rozładowania i sygnały elektromagnetyczne generowane przez wysokonapięciowy generator impulsu w punkcie awarii, a następnie oblicza różnicę czasu akustyczno-magnetycznego, aby poprowadzić operatorów do dokładnej lokalizacji usterki z dokładnością mniejszą niż 0,1 m.

W przeciwieństwie do tradycyjnych wskaźników akustycznych, które opierają się wyłącznie na doświadczeniu operatora i słuchu, XHDD503C jednocześnie wychwytuje sygnały pola akustycznego i magnetycznego,wizualnie wyświetla różnicę czasu na 5-calowym ekranie LCD dotykowym, i wykorzystuje cyfrową redukcję hałasu BNR do filtrowania zakłóceń środowiskowych, umożliwiając nawet mniej doświadczonym technikom szybkie i niezawodne wykrywanie usterek w warunkach terenowych.

• Akustyczno-magnetyczna synchronizacja:Automatycznie oblicza różnicę czasu między sygnałami elektromagnetycznymi i akustycznymi.
• 0Dokładność 0,1 m:Dokładność pozycjonowania mniejsza niż 0,1 m; dokładność identyfikacji ścieżki mniejsza niż 0,5 m. Spełnia normy DL/T 849.2-2019 i GB/T 18268.1 dla sprzętu do badań polowych w przemyśle.
• 5-calowy LCD dotykowy czytelny w świetle słonecznym (800 nit):Ekran dotykowy o rozdzielczości 854×480 pozostaje wyraźnie widoczny pod bezpośrednim światłem słonecznym na zewnątrz.
• Redukcja hałasu cyfrowego BNR:Wbudowana technologia redukcji hałasu tła z trybem tłumienia dźwięku.
• 4 tryby filtrowania:All-pass (100 ¢ 1600Hz), Low-pass (100 ¢ 300Hz), High-pass (160 ¢ 1600Hz) i Band-pass (200 ¢ 600Hz).
• IP65 wodoodporna sonda:Wielowarstwowy czujnik fizycznej izolacji IP65.
• Wskazanie odchylenia od trasy:Instrument pokazuje, czy sonda znajduje się po lewej czy prawej stronie drogi kabla, pomagając operatorom szybko poprawić trasę chodzenia.
• 500,000 × wzmocnienie wzrostu sygnału:16-poziomowy wzrost wyjściowy (0 ‰ 112 dB) skutecznie wychwytuje słabe sygnały rozładowania akustycznego i magnetycznego z głęboko zakopanych lub wysokich usterek impedancyjnych.
• Długość pracy baterii:Napędzany przez 4x18650 baterii litowych o dużej pojemności z dedykowanym szybkim ładowaniem.

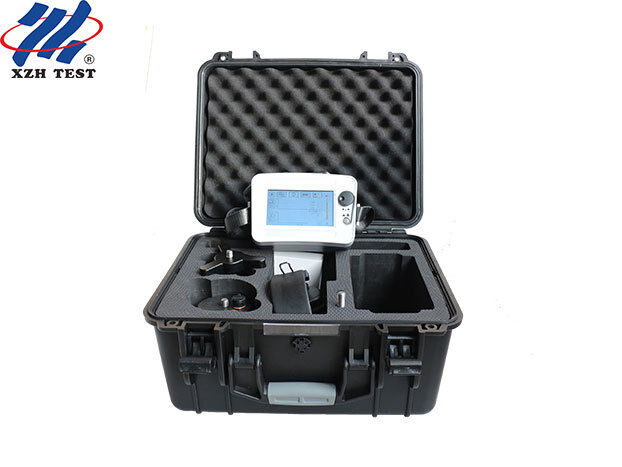

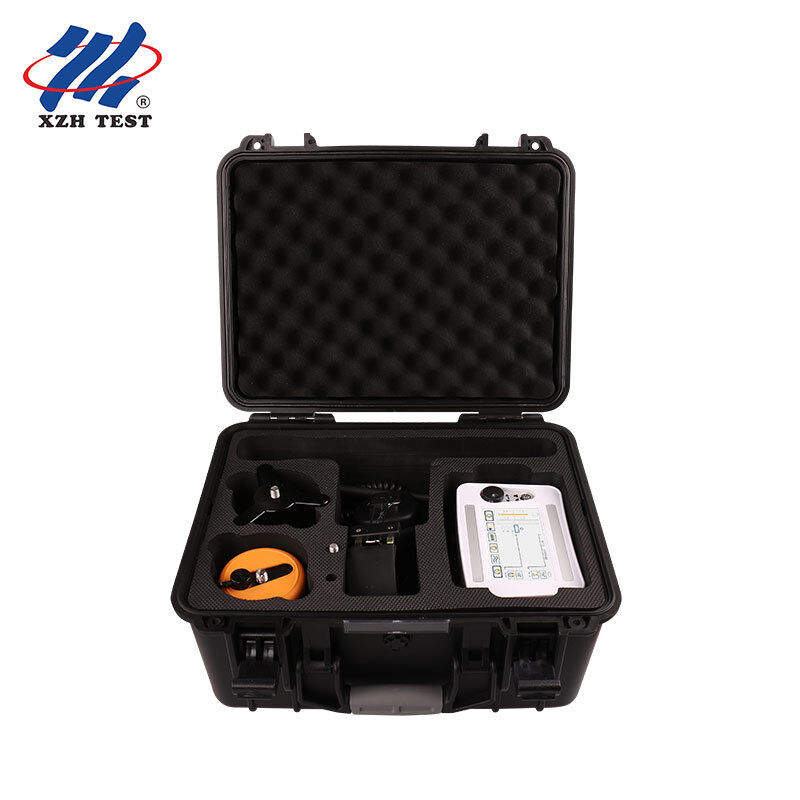

• Kompletny zestaw:Zawiera urządzenie wskazujące, sondę z prętem i podstawą statywu, 7-rodzeniowy kabel sygnałowy, słuchawki monitorujące hałas, szybkie ładowarki, wielofunkcyjny kluczi przenośna, odporna na wstrząsy obudowa.

XHDD503C wykorzystuje metodę synchronizacji akustyczno-magnetycznej, co stanowi znaczący postęp w porównaniu z tradycyjnym wskazaniem akustycznym.Kiedy wysokonapięciowy generator impulsowy rozładowuje się w punkcie awarii, dwa sygnały są generowane jednocześnie: sygnał akustyczny (dźwięk "pop" przechodzący przez glebę) i sygnał elektromagnetyczny (przechodzący niemal natychmiast przez kabel).Sonda instrumentu rejestruje oba sygnały w czasie rzeczywistymPonieważ rozprzestrzenianie się elektromagnetyczne jest znacznie szybsze niż dźwięk, różnica czasu między tymi dwoma sygnałami jest bezpośrednio skorelowana z odległością od usterki.Przez ciągłe monitorowanie tej różnicy czasu i przenoszenie sondy do miejsca, gdzie osiąga minimalną, operator określa dokładną lokalizację usterki.

Tradycyjne metody zależą całkowicie od ucha operatora, aby odróżnić krótki dźwięk wyładowania od hałasu otoczenia, co wymaga wieloletniego doświadczenia.XHDD503C eliminuje to uzależnienie, zapewniając wizualne wyświetlanie fal, odczyt różnicy czasu i kierowanie odchyleniem ścieżki, dzięki czemu identyfikacja usterek jest niezawodna nawet dla operatorów z ograniczonym doświadczeniem w terenie.

• XHDD503C Ułom w kablu Pinpointer host
• Sonda z prętem łącznikowym i podstawą statywu
• Kabel sygnałowy 7-rodzeniowy
• Słuchawki monitorujące z wyłączeniem hałasu
• Szybkie ładowarki (AC 220V)
• Wielofunkcyjny klucz
• Przenośna, odporna na wstrząsy walizka

12-miesięczna bezpłatna gwarancja w przypadku problemów z jakością produktu od daty zakupu.Skontaktuj się z nami w celu uzyskania konsultacji technicznych lub dostosowania wymagań konfiguracji.
