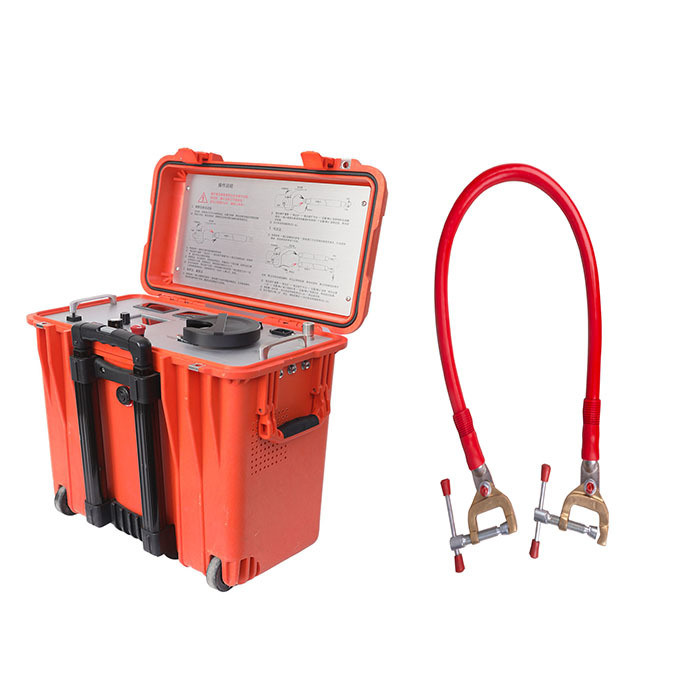

XHSC-60Q łączy w sobie funkcje przepuszczalności i inteligentnego mostka.Inteligentny most działa na 600mA, zwiększając dokładność lokalizacji usterek, idealnie nadaje się do lokalizacji usterek izolacyjnych w złożonych kablach wysokonapięciowych z końcówkami GIS i połączeń krzyżowych,umożliwiające szybkie zlokalizowanie bez usunięcia przełącznika GIS lub połączeń krzyżowych.
Inteligentny most lokalizujący usterki kablowe można wykorzystać do zlokalizowania wszystkich usterek izolacyjnych i osłon kablowych z wyjątkiem niektórych usterek krótkich linii.
Charakterystyka:
1Sprzęt wykorzystuje przełącznik zasilania w celu tworzenia źródła stałego prądu wysokiego napięcia, wysokiego napięcia i stabilnego prądu.
2Moduł wykrywania mostka jest zintegrowany z dużym wyświetlaczem LCD o wysokim potencjale.Przycisk obsługi na panelu jest na potencjał ziemi i most jest obsługiwany przez pręt izolacyjny.
3Specjalny, niestandardowo wykonany, czterogłowy kabel pomiarowy wysokiego napięcia z osłoną, miedziana warstwa osłony jest niezawodnie uziemiona i bezpieczna w użyciu.Metoda pomiaru oporu z czterech końców unika błędu oporu ołowiu.
4Wysokonapięciowe źródło prądu stałego i mostek są zintegrowane w przenośnym plastikowym pudełku.
5Metoda mostkowa nie ma ślepego punktu w porównaniu z metodą odbicia fal i jest szczególnie odpowiednia do określania punktów zerwania krótkich kabli i w pobliżu końców.
6Wysokie napięcie i wysoki prąd są szczególnie odpowiednie do wykrywania usterek w izolacji i osłonie złożonych systemów kabli wysokonapięciowych o dużej długości i dużym przekroju.
Parametry techniczne
| Przepisanie w trybie |
Napięcie wyjściowe |
0 ~ 60 kV Stały regulowany |
| Prąd zwarcia w trybie spalania |
400 mA |
| Model mostu |
Napięcie wyjściowe |
0~4 kVZmiana ciągła |
| Prąd zwarcia w mostku |
750 mA |
| LCD Ekran wyświetlacza |
3.5 cali ekran TFT Kolorowy |
| Dokładność pozycjonowania |
± 0,2%·L+1) m |
| Zakres badań |
1 ~ 50000m |
| Klawiatura operacyjna |
Jedna kluczowa operacja |
| Zasilanie |
220V AC±10%,50Hz(60Hz) |
| moc |
2kVA, zasilacz generatora (większy niż 2kW) |
| masę |
29 kg |
| Wymiary (długość × szerokość × wysokość) |
30cm 46cm 50cm |
| Temperatura pracy |
-10oC~+55oC |
Wykaz opakowań
| numer seryjny |
nazwisko |
ilość |
| 1 |
Lokalizacja usterki kablowej inteligentny most główny |
1 |
| 2 |
Pudełko badawcze mostka |
1 |
| 3 |
Zapewnienie o bezpieczeństwie |
5 |
| 4 |
Pakiet akcesoriów |
1 |
| 5 |
Akcesoria akcesoria do toreb |
|
| 5.1 |
Linia badawcza pozycjonowania mostu |
1 |
| 5.2 |
Spalone przez linię wyjściową źródła |
1 |
| 5.3 |
Pozycjonowanie mostka - zwarcie niskiego oporu |
1 |
| 5.4 |
Specjalny krótki przewód do pozycjonowania mostów |
1 |
| 5.5 |
Dedykowany drut naziemny |
1 |
| 5.6 |
Włókno gruntowe z prętem wyładowania |
1 |
| 5.7 |
kabel zasilający |
1 |
| 5.8 |
pręt rozładowy |
1 |
|
Akcesoria opcjonalne |
|
|
10 m linii krótkoobiegu o niskim oporze
(może być stosowany do przewodów o napięciu 110 kV ~ 220 kV) |
1 |
|
Zestaw do przełamania kabli |
1 |
