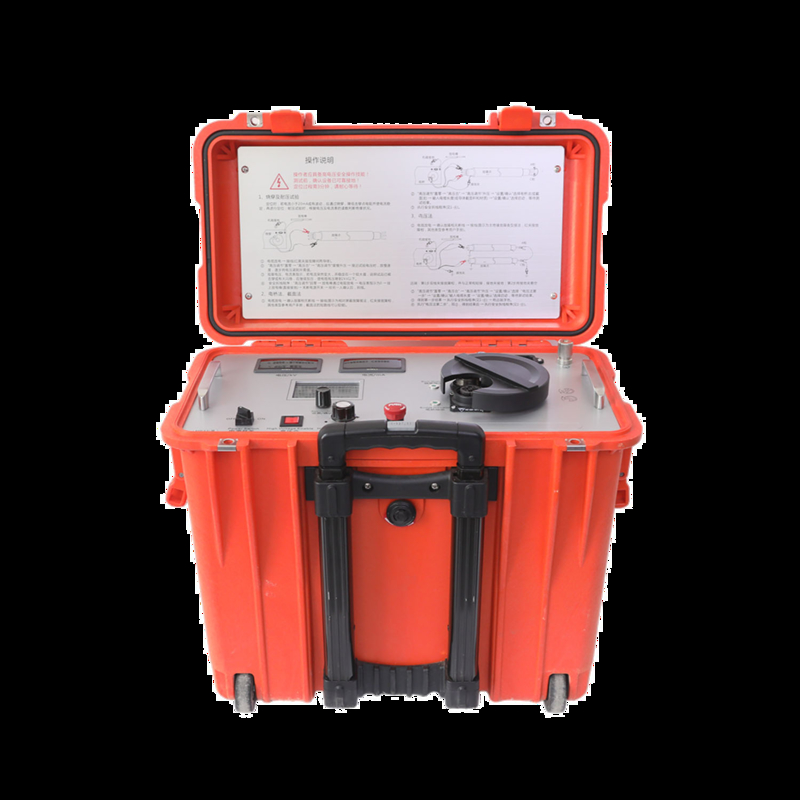

Inteligentny mostek do lokalizacji uszkodzeń kabli XHSC-60Q integruje funkcje przepalania i inteligentnego mostka w jednym urządzeniu. W trybie przepalania ma napięcie znamionowe 60kV i prąd zwarciowy 600mA, co może szybko przekształcić uszkodzenie o wysokiej rezystancji w uszkodzenie o niskiej rezystancji. Inteligentny mostek pracuje przy prądzie znamionowym 600mA, znacznie zwiększając dokładność lokalizacji uszkodzeń. Jest szczególnie odpowiedni do lokalizacji uszkodzeń izolacji w systemach kablowych wysokiego napięcia, o dużym przekroju i długich, złożonych kablach, takich jak w złożonych kablach wysokiego napięcia z terminalami GIS i połączeniami krzyżowymi. Lokalizacja uszkodzeń może być wykonana szybko, bez konieczności demontażu wyłącznika GIS lub zwarcia połączeń krzyżowych.
Inteligentny mostek do lokalizacji uszkodzeń kabli może być używany do lokalizacji wszystkich uszkodzeń izolacji i płaszcza kabli, z wyjątkiem niektórych uszkodzeń krótkich linii.
Cechy:
1. Urządzenie wykorzystuje zasilacz impulsowy do utworzenia źródła stałoprądowego wysokiego napięcia, wysokiego napięcia i stabilnego prądu.
2. Moduł detekcji mostka jest zintegrowany z dużym ekranem LCD pod wysokim potencjałem. Przycisk operacyjny na panelu znajduje się pod potencjałem ziemi, a mostek jest obsługiwany za pomocą izolatora.
3. Specjalny, wykonany na zamówienie, czterordzeniowy kabel pomiarowy wysokiego napięcia z ekranowaniem, warstwa ekranująca z plecionej siatki miedzianej jest niezawodnie uziemiona i bezpieczna w użyciu. Metoda pomiaru rezystancji czterokońcowej pozwala uniknąć błędu rezystancji przewodów.
4. Źródło stałoprądowe wysokiego napięcia i mostek są zintegrowane w przenośnej plastikowej skrzynce z uchwytem. Wysokie napięcie, niska waga, łatwa obsługa.
5. Metoda mostkowa nie ma ślepego punktu w porównaniu z metodą odbicia fali i jest szczególnie odpowiednia do określania punktów przebicia krótkich kabli i blisko końców.
6. Wysokie napięcie i wysoki prąd są szczególnie odpowiednie do lokalizacji uszkodzeń izolacji i płaszcza złożonych systemów kablowych wysokiego napięcia o dużej długości i dużym przekroju.
Parametry techniczne
| Tryb przepalania |
Napięcie wyjściowe |
0~60kV Ciągła regulacja |
| Prąd zwarciowy w trybie przepalania |
400mA |
| Model mostka |
Napięcie wyjściowe |
0~4kV Ciągła regulacja |
| Prąd zwarciowy w mostku |
750mA |
| Wyświetlacz LCD |
3,5-calowy kolorowy ekran TFT |
| Dokładność pozycjonowania |
±(0,2%·L+1)m |
| Zakres testu |
1~50000m |
| Klawiatura operacyjna |
Obsługa jednym klawiszem |
| Zasilanie |
220V AC±10%, 50Hz (60Hz) |
| Moc |
2kVA, zasilanie generatorowe (większe niż 2kW) |
| Waga |
29kg |
| Wymiary (długość × szerokość × wysokość) |
30cm´46cm´50cm |
| Temperatura pracy |
-10ºC~+55ºC |
LISTA PAKOWANIA
| numer seryjny |
nazwa |
ilość |
| 1 |
Główny korpus inteligentnego mostka do lokalizacji uszkodzeń kabli |
1 |
| 2 |
Skrzynka testowa mostka |
1 |
| 3 |
Zapasowy bezpiecznik (10A, 5×20) |
5 |
| 4 |
Zestaw akcesoriów |
1 |
| 5 |
Akcesoria do torby z akcesoriami |
|
| 5.1 |
Linia testowa pozycjonowania mostka |
1 |
| 5.2 |
Linia wyjściowa źródła przepalania |
1 |
| 5.3 |
Zwarcie niskorezystancyjne pozycjonowania mostka |
1 |
| 5.4 |
Specjalny krótki drut do pozycjonowania mostka |
1 |
| 5.5 |
Dedykowany drut uziemiający |
1 |
| 5.6 |
Uziemienie pręta rozładowującego |
1 |
| 5.7 |
kabel zasilający |
1 |
| 5.8 |
pręt rozładowujący |
1 |
|
Akcesoria opcjonalne |
|
|
Linia zwarciowa niskorezystancyjna 10m
(może być używana do kabli 110kV~220kV) |
1 |
|
Zestaw do rozdzielania kabli |
1 |
