Krok testowy:
1. Sprawdź stan przebicia kabla multimetrem, zegarem kołyszącym lub innym sprzętem odpornym na ciśnienie i zapisz wartość rezystancji izolacji każdego rdzenia względem ziemi lub przebicia napięciowego szczątkowego.
2. Zapisz długość, model, przekrój i inne parametry testowanego kabla oraz sprawdź trasę wzdłuż ścieżki układania kabla. W przypadku kabla z zwarciem na odległość i pomocniczego terminala wyjściowego kabla, pozostaw jedną osobę do zdalnego monitorowania, aby uniknąć obrażeń od wysokiego ciśnienia.

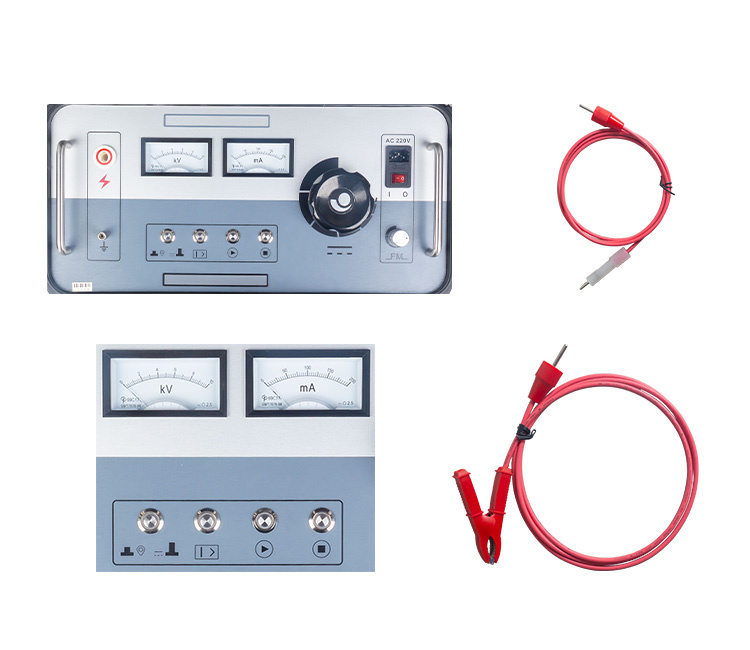

3. Okablowanie. Uziemienie instrumentu jest niezawodnie połączone z korpusem uziemiającym miejsca lokalizacji.
Pręty uziemiające są podłączone do uziemienia instrumentu. Głowica pomiarowa (czarny zacisk) jest podłączona do uszkodzonego rdzenia kabla, a
końcówka pomiarowa (czerwony zacisk) jest podłączona do pomocniczego rdzenia kabla.
4. zerowanie mostka (pokrętło wysokiego napięcia nie jest zerowe). Włącz zasilanie i obróć przycisk zerowania do zera, aby wyzerować galwanometr.
5. zasilanie podłączone do AC220V.
6. Podnieś ciśnienie. Włącz wyłącznik zasilania, a wskaźnik zasilania zaświeci się. Gdy pokrętło wysokiego ciśnienia jest obracane w kierunku przeciwnym do ruchu wskazówek zegara, aktywowana jest pozycja zerowa.
7. Obróć pokrętło wysokiego ciśnienia zgodnie z ruchem wskazówek zegara i obserwuj woltomierz i amperomierz, aż amperomierz przekroczy 5 mA. Jeśli prąd nie jest stabilny, napięcie może nadal rosnąć przez pewien czas, tworząc stabilny łuk lub obszar przewodzący, stabilizując prąd podczas testu.

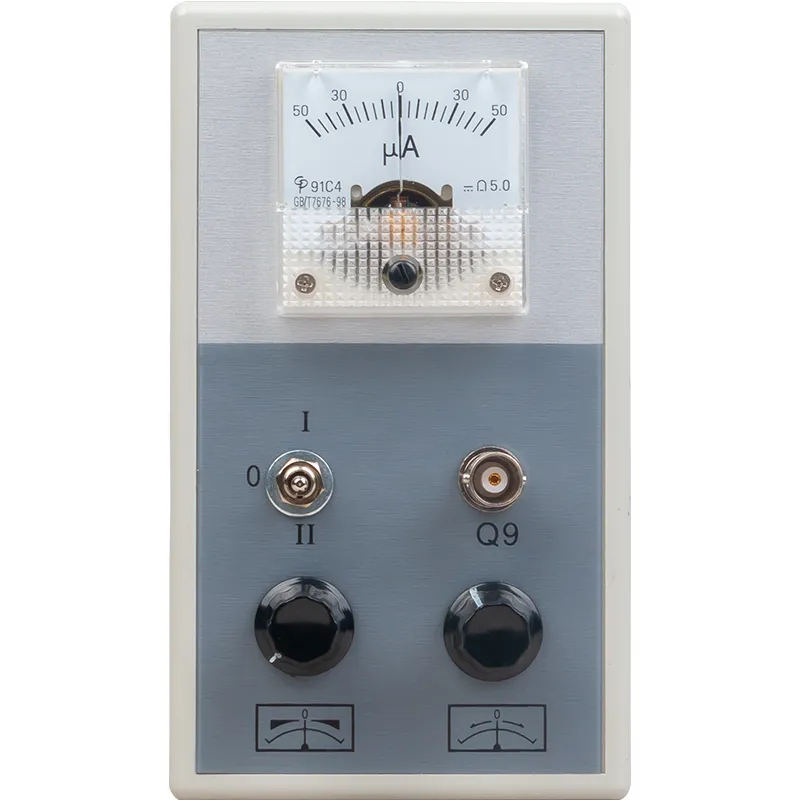

8. regulacja balansu. Obracaj pokrętło zoomu zgodnie z ruchem wskazówek zegara, aby stopniowo zwiększać czułość, aż
galwanometr znacząco się wychyli, ale nie przeskoczy. Obróć pokrętło, aby wyzerować galwanometr. (Jeśli wskaźnik jest po lewej stronie, obróć zgodnie z ruchem wskazówek zegara, wskaźnik jest po prawej stronie, a przeciwnie do ruchu wskazówek zegara). Zanotuj odczyt P1 tarczy talerzowej w tym czasie.
9. opuść napięcie, rozładuj. Zmień pozycję zacisku i powtórz kroki (4) do (10), aby
uzyskać kolejny odczyt P2, który powinien wynosić P1+P2=1000
10. Obliczenie. Lokalizacja punktu uszkodzenia X=2×L ×P1‰ Zwróć większą uwagę na
„2” w formule. Pomocniczy kabel podwoi liczbę kabli zaangażowanych w obliczenia.
