Pytanie: Jaką zasadę wykorzystuje lokalizator uszkodzeń kabli wysokiego napięcia typu mostkowego?

Odpowiedź: Lokalizator uszkodzeń kabli wysokiego napięcia typu mostkowego wykorzystuje zasadę mostka MURRAY do precyzyjnego lokalizowania punktów przebicia i punktów wad o niskiej rezystancji izolacji w przewodach i kablach po ułożeniu, a także jest skuteczny w identyfikowaniu punktów wad w zakładach produkcyjnych kabli.

Pytanie: W jakich zastosowaniach jest szczególnie skuteczny?

Odpowiedź: Jest specjalnie zaprojektowany do identyfikowania punktów przebicia w różnych ułożonych przewodach i kablach, a także punktów wad o niskiej rezystancji izolacji, nawet tych, które nie uległy przebiciu. Ma również zastosowanie w fabrykach kabli do lokalizowania wad kabli.

Pytanie: Czy możesz opisać składniki urządzenia?

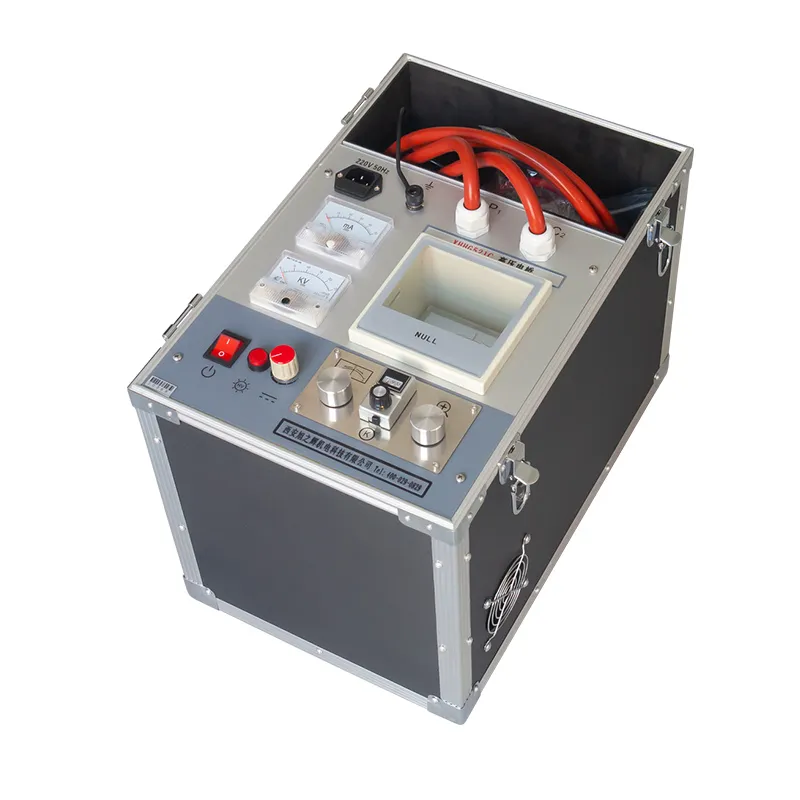

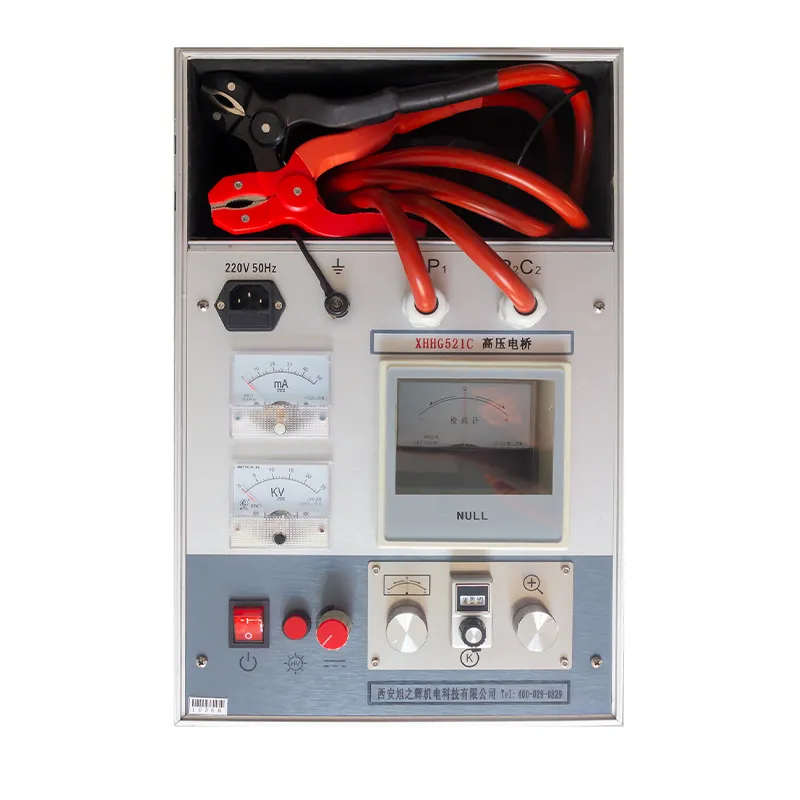

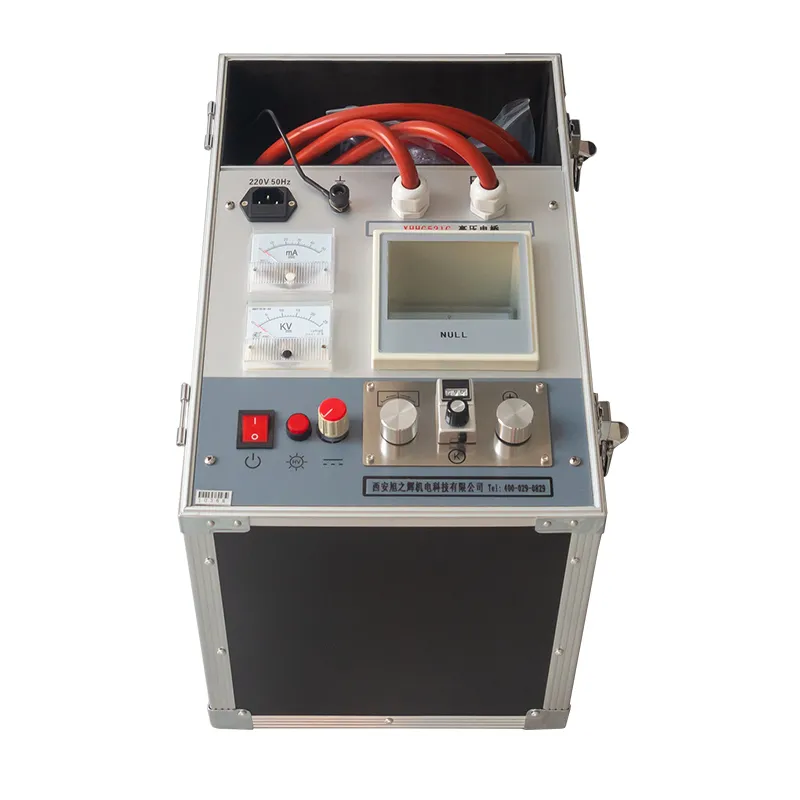

Odpowiedź: Urządzenie wykorzystuje impulsowy zasilacz do generowania źródła stałego prądu wysokiego napięcia, charakteryzującego się napięciem bez obciążenia 15 kV i prądem zwarciowym 50 mA. Wzmacniacz o wysokiej czułości i galwanometr zapewniają precyzyjne wskazanie równowagi, a potencjometr proporcjonalny tworzy mostek równoważący. Cały system jest umieszczony pod wysokim potencjałem, ze specjalnie zaprojektowanym dwużyłowym gumowym kablem pomiarowym wysokiego napięcia, który wykorzystuje metodę pomiaru rezystancji czteropunktowej w celu zminimalizowania błędów spowodowanych rezystancją przewodów. Warstwa ekranująca kabla zapewnia niezawodne uziemienie. Dla bezpieczeństwa operacyjnego przycisk sterowania na panelu sterowania znajduje się pod niskim potencjałem, a mostek jest obsługiwany za pomocą izolującego pręta. Źródło stałego prądu wysokiego napięcia i mostek są umieszczone w przenośnej obudowie ze stopu aluminium.

Pytanie: Jakie są kluczowe zalety metody równoważenia mostka w porównaniu z innymi metodami?

Odpowiedź: W porównaniu z metodą odbicia fali, metoda równoważenia mostka jest pozbawiona obszarów ślepych i jest szczególnie korzystna do lokalizowania punktów przebicia w krótkich kablach i w pobliżu zakończeń kabli, z dodatkową zaletą łatwej obsługi.

Funkcje



Napięcie wyjściowe jest regulowane;
Częstotliwość udaru jest regulowana;
Z ochroną nadprądową;
Brak obszaru ślepego w zakresie testowym;
Regulacja częstotliwości sygnału;
Ochrona zerowa.
 Mostki wysokiego napięcia są szczególnie odpowiednie do
1. Punkt przebicia o wysokiej rezystancji kabla po ułożeniu, zwłaszcza liniowy punkt przebicia o wysokiej rezystancji, który jest trudny do przepalenia na niską rezystancję, taki jak liniowy punkt przebicia o wysokiej rezystancji złącza pośredniego kabla.
2. Punkt przebicia typu przeskoku iskry. Po przebiciu źródło stałego prądu może utrzymać łuk, stabilny prąd przepływa przez mostek, a mostek ma wystarczającą czułość.
3. Punkty wad, które jeszcze nie uległy przebiciu, ale mają niską rezystancję, takie jak punkty wad izolacji o niskiej wartości rezystancji kabla, ale nie ulegające przebiciu pod napięciem roboczym, są wykrywane za pomocą megomierza.
Ze względu na powyższe cechy, mostki wysokiego napięcia są szczególnie odpowiednie dla następujących użytkowników:
Zespoły zajmujące się profesjonalnym pozycjonowaniem: takie jak klasy napraw i prób kabli dużych i średnich biur zasilania oraz dużych przedsiębiorstw energetycznych. Większość punktów przebicia kabla można szybko znaleźć za pomocą mostka wysokiego napięcia, aby znaleźć przybliżoną lokalizację przebicia. Może być używany w połączeniu z metodą odbicia fali i miernikiem punktu stałego, aby uczyć się od siebie nawzajem i sprawić, że pozycjonowanie będzie szybsze i bardziej niezawodne.
1. Małe przedsiębiorstwa: takie jak małe biura zasilania i średnie przedsiębiorstwa energetyczne. Nie ma wielu kabli, ogólny kierunek jest jasny, instrument nie jest zlokalizowany, cena jest wysoka, a jakość i doświadczenie użytkownika wymagają wysokiego poziomu, więc nie jest to najlepszy wybór. Jest to lepszy sposób na wybór tego urządzenia, które jest łatwe w obsłudze i może zaspokoić codzienne potrzeby.
2. Zakład produkcyjny kabli: W fabryce może być używany do lokalizowania punktu przebicia różnych kabli, a cyfrowy miernik pojemności może być wybrany do wykrywania punktu rozłączenia. Urządzenie jest lekkie i łatwe do przenoszenia w teren w celu świadczenia usług pozycjonowania dla użytkowników kabli.







Parametry produktu

Napięcie bez obciążenia	≤15KV
Prąd zwarciowy	≤100mA
Dokładność pozycjonowania	±(0,1%·L±1)M
Waga	16 kg
Zasilanie	Bateria AC 220 i 9V
