| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHHD530M |

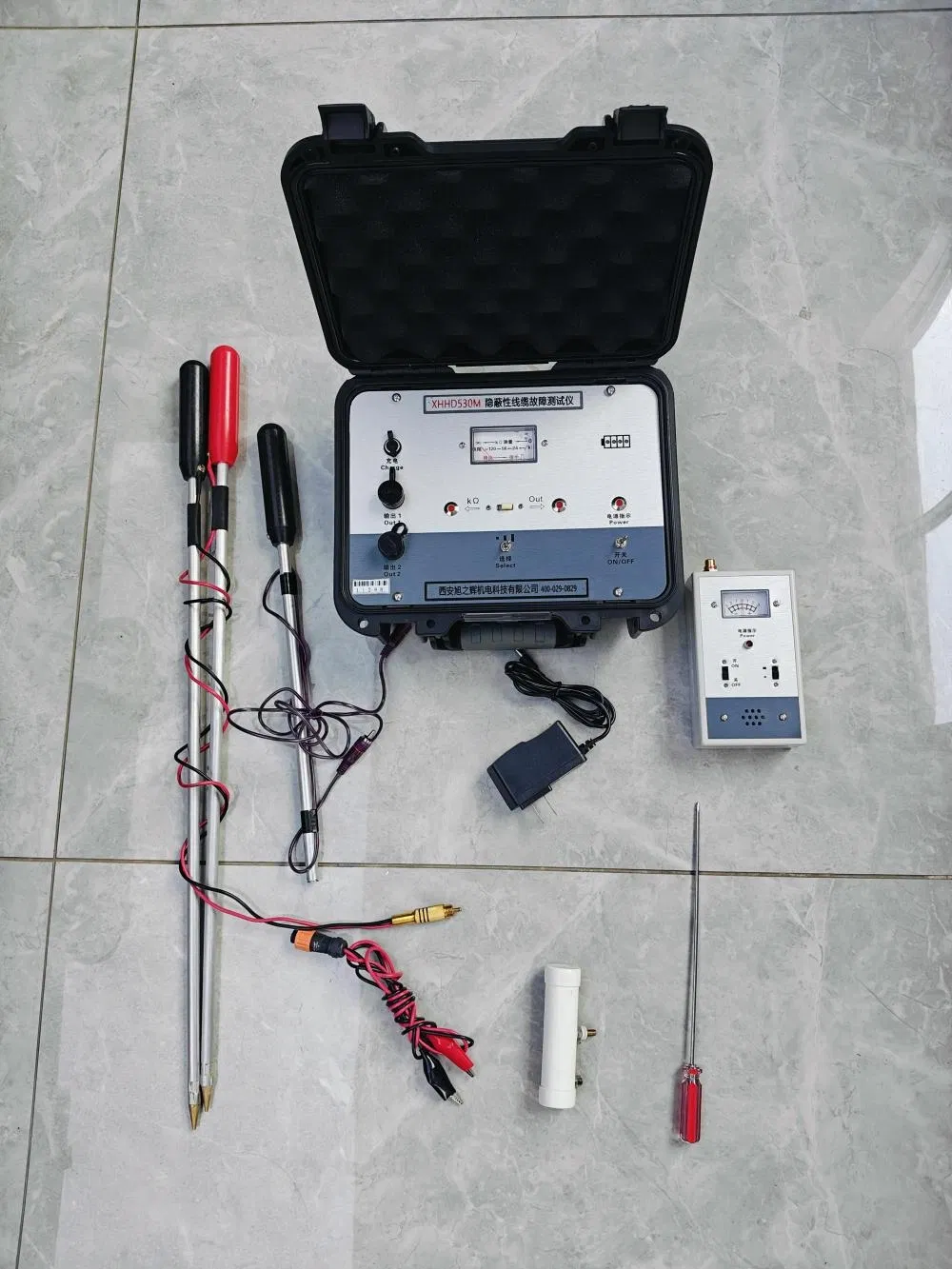

XHHD530M
Opis
| Panel nadajnika wyposażony jest w przełączniki "przełącznik mocy", "wskazanie mocy", "wybrany wyjście", "wysoki, średni, niski", "wskazanie wyjścia" i "miarówka K",a światło wskazujące wskazuje pozycję przełączania; "miarzenie wyjścia·KΩ" ma wspólny terminal wyjściowy, który jest przełączany przez przełączniki "oznaczanie wyjścia" i "miarzenie KΩ"; ustawić terminal wyjścia "wyjście 2";głowa metra kwadratowego wskazuje moc wyjściową i rezystancję KΩMoże sprawdzać, czy linia jest włączona, wyłączona, zmieszana i mierzyć wielkość odporności przecieku ziemi. | |
| Formularz sygnału wyjściowego | okres impulsu 1,34±0,15 ms. Szerokość 0,2 ±0,1 ms, okres przerywany 1,8 ±1 ms. |
| Napięcie wyjściowe | okres impulsu Up wysoki zakres większy niż 1000V, średni zakres większy niż 60V, niski zakres większy niż 30V. |
| Pomiar KΩ | Może sprawdzić wielkość linii bocznej włączonej, wyłączonej, mieszanej i grupy wycieków i określić charakter usterki. |
| Terminal wyjściowy "wyjście 2" | Może wytwarzać napięcie impulsowe 1-5A. |
| Moc wyjściowa | b. "Systemy sterowania prądem drogowym" zawierające urządzenia do sterowania prądem drogowym, w tym: |
| Zasilanie | 8.4V. |
| Ustawić przełącznik mocy, wskaźnik mocy, "wysoki bieg", "niższy bieg" przełącznik; gdy na liczniku znajduje się sygnał, wskazuje on kierunek dodatni lub kierunek ujemny; na górnej stronie znajduje się terminal wejściowy,o pojemności nieprzekraczającej 10 W,. |
|
| Formularz sygnału odbieranego | okres impulsu 1.360.15 mS |
| szerokość 0.20.1mS, okres przerywany 1.81S. | |
| Zasilanie | 6V (4 baterie nr 5) |
| Zakres błędów wykrywania i dokładność wykrywania | Jeżeli długość wykrycia wynosi 3 km, głębokość zakopania wynosi 2 m, zwarcie do ziemi i opór przecieku usterki jest mniejszy niż 500kΩ,błąd pozycjonowania pomiaru wstawienia mniejszy niż 0.2m. |
| W przypadku wykrycia uszkodzenia rdzenia złamanej o długości 1 km, głębokości zakopania 2 m i dobrej izolacji do ziemi, błąd w pozycjonowaniu inspekcji wynosi mniej niż 0,4 m. | |
| Rzeczywista długość wykrywania może przekroczyć 1-5 km, a głębokość zakopania wynosi 2-3 m. | |
| Wydajność przeciw zakłóceniom | Otrzymany sygnał jest przejrzysty i może wykrywać usterki w podziemnych przewodach pod liniami 220 kV. |
| Warunki pracy przyrządów | Instrument ten może pracować nieprzerwanie w środowisku o temperaturze otoczenia wynoszącej -15 i ciśnieniu atmosferycznym 86-108 Kpa. |
