| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHDD503B |
Wprowadzenie

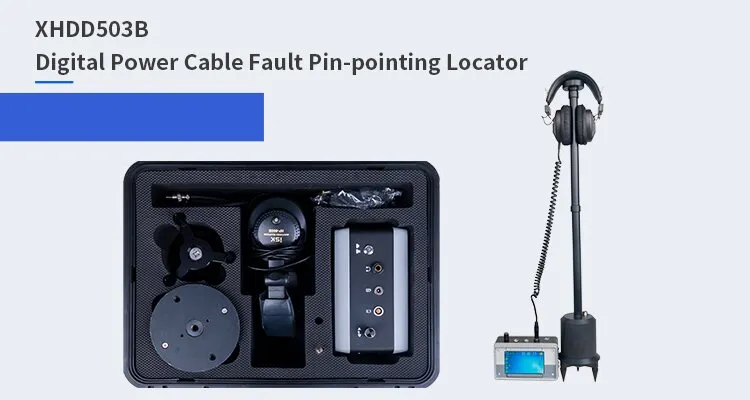

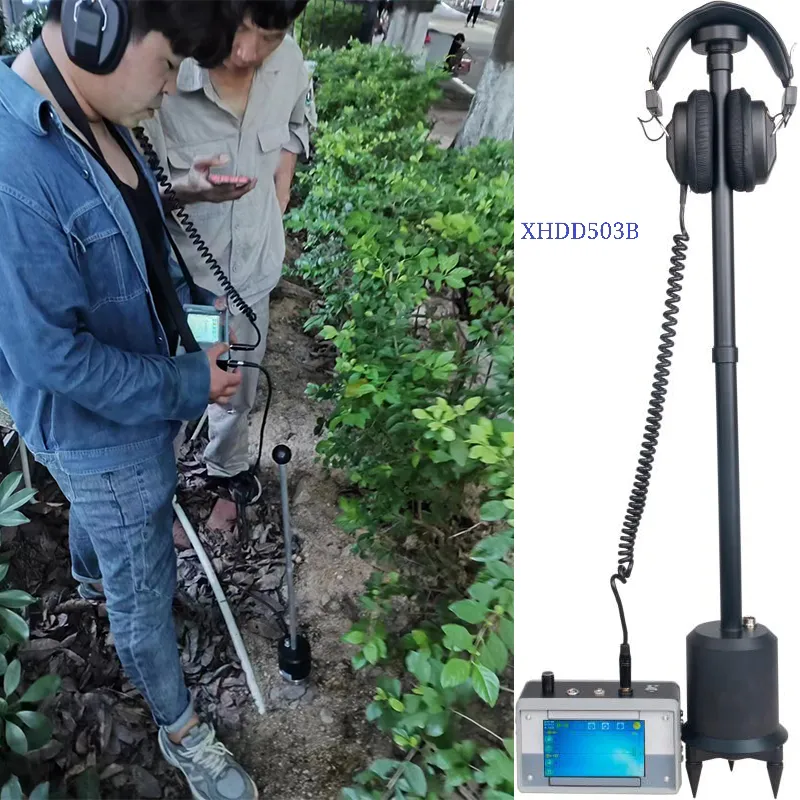

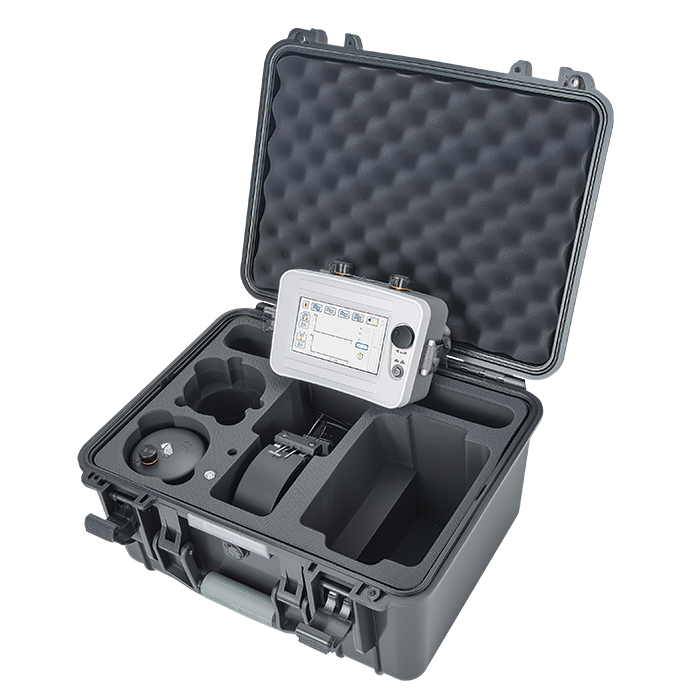

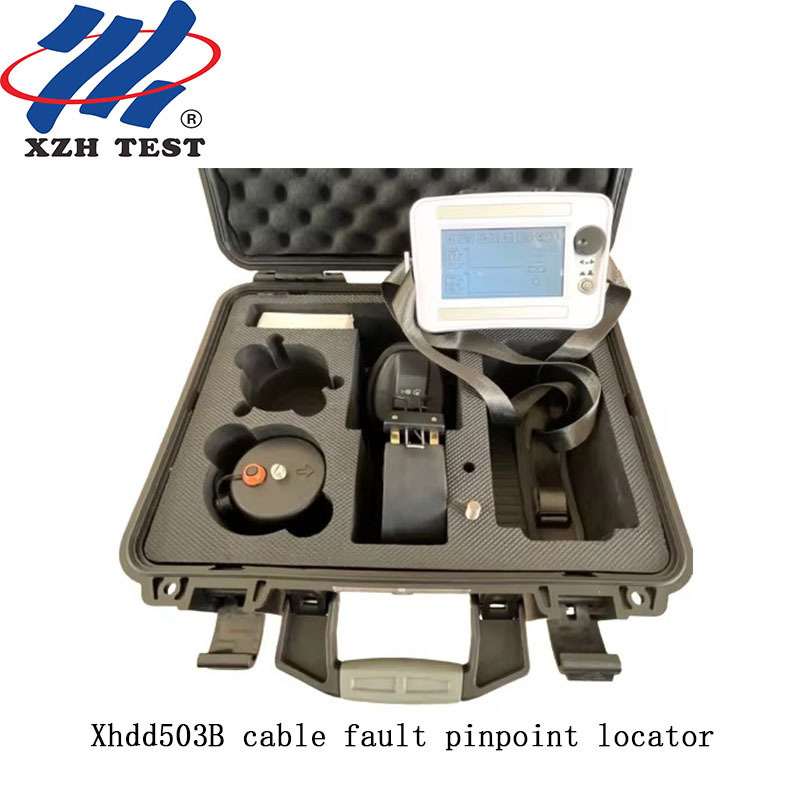

Zaprojektowany w celu dokładnego zlokalizowania usterek w kablach zasilania, lokalizator usterek kablowych XHDD503B wykorzystuje metodę synchronizacji akustycznej i magnetycznej.Urządzenie generuje elektroniczne przebłyski z generatorem wyładowania uderzeniowegoDokładna lokalizacja usterki jest określana poprzez ocenę słuchową i wizualną.Ten przyrząd kończy precyzyjne pozycjonowanie usterek kablowych w obrębie okresowego zakresu pomiarów i zbiera różnicę czasową między sygnałami akustycznymi i magnetycznymiZintegrowany z technologią pozycjonowania z testami wspomaganymi ścieżką, zapewniającymi wiele trybów testowania i różnorodne instrukcje informacyjne w celu efektywnego i dokładnego zlokalizowania usterek kabli.
Cechy
1Przyjąć technologię akustyczno-magnetycznego synchronicznego pozycjonowania w celu automatycznego obliczania różnicy czasu akustyczno-magnetycznego i zmniejszenia czystej zależności od monitorowania dźwięku.
2Wartość wzrostu i wartość uruchomienia sygnału akustycznego i sygnału magnetycznego można dostosowywać ręcznie, aby dostosować się do różnych warunków.
30,5-calowy LCD o wysokiej jasności dotykowej zapewnia widoczność na słońcu.
4Wbudowane zasilanie baterii litowo-jonowej o dużej pojemności, wyposażone w szybkie ładowarki.
5Małe, przenośne i lekkie.
Wskaźniki techniczne
|
Akustycznyl-magnetyczna synchroniczna funkcja stałego punktu
|
||
|
Akustycznyl-magnetyczna synchroniczna funkcja stałego punktu
|
Kanał dźwiękowy |
a) Szerokość pasma Wszystkie przechodzą: 100Hz ~ 1500Hz. Niskie przejście: 100 Hz ~ 400 Hz. Qualcomm: 150Hz ~ 1500Hz. Przejście pasmowe: 200Hz~600Hz. b) Maksymalny sygnał wzrost: >= 100 dB. c) Dokładność w punkcie stałym: 0,1 m.
|
|
Kanał pola magnetycznego |
Maksymalne zwiększenie sygnału: >=100 dB
|
|
|
Tryb pozycjonowania czasu tranzytu akustomagnetycznego: wyświetlacz formy fali, wyświetlacz czasu tranzytu akustycznego i magnetycznego. |
||
|
Wzrost sygnału: regulowany od 1 do 8 poziomów. |
||
|
Kanał pola magnetycznego: regulowany od 1 do 8 poziomów |
||
|
Graf wskazuje siłę sygnału dźwiękowego, a próg uruchomienia dźwięku (0 do 99 poziomów) jest regulowany. |
||
|
Siła sygnału elektromagnetycznego jest oznaczana wykresem kreskowym, próg uruchomienia pola magnetycznego (0 do 99 poziomów) jest regulowany i posiada funkcję wyświetlacza pola magnetycznego. |
||
|
Wskazówka graficzna siły sygnału elektromagnetycznego, regulowany próg uruchomienia pola magnetycznego, z funkcją uruchomienia pola magnetycznego.
|
||
|
Akustyczny- Nie, nie.magnetyczny tryb pozycjonowania różnicy czasu: wyświetlenie formy fali, maksymalny akustyczny- Nie, nie.Magnetyczna różnica czasu wynosi 80 ms, która może być automatycznie obliczana i analizowana ręcznie; może rejestrować ostatni raz dźwięk akustyczny- Nie, nie.Magnetyczna różnica czasu.
|
||
|
Zasilanie:
|
a) Akumulator: wbudowany akumulator litowo-jonowy, napięcie 8,4 V, pojemność 2,4 Ah b) Czas użytkowania: czas ciągłego użytkowania > 8 godzin; c) Ładowarka: wejście AC220V±10%, 50Hz; wyjście nominalne 8,4V, 1A d) Czas ładowania: <3 godzin.
|
|
|
Temperatura środowiska pracy: -20°C-65°C, wilgotność ≤90% RH, wysokość <4500 m. |
||
Wykaz opakowań
1. regulacja: naciśnij przycisk regulacji, aby wejść w interfejs regulacji i obróć przycisk regulacji, aby ustawić parametry regulacji;
2. Zasilanie: włączanie i wyłączanie zasilania systemu. Podczas włączania systemu należy nacisnąć i przytrzymać przycisk zasilania przez 3 do 4 sekund, aż usłyszy się długi dźwięk "bipu",Potem możesz podnieść guzik.; podczas wyłączenia należy nacisnąć i przytrzymać przycisk zasilania przez 3-4 sekundy;

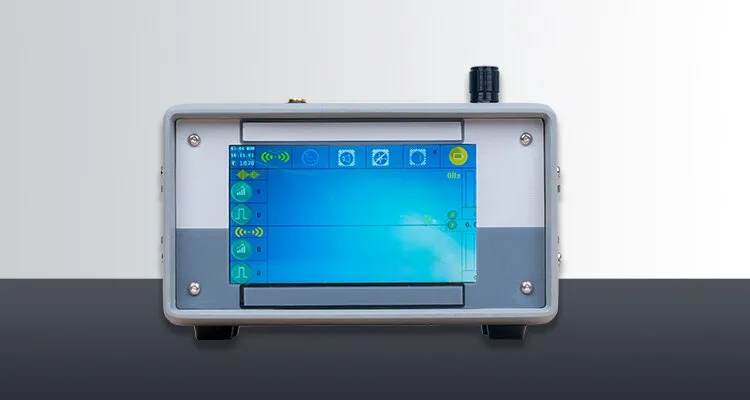

3Wyświetlacz: 5-calowy wyświetlacz dotykowy.
