| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | CE、ISO |
| Numer modelu: | Xhgg502 |

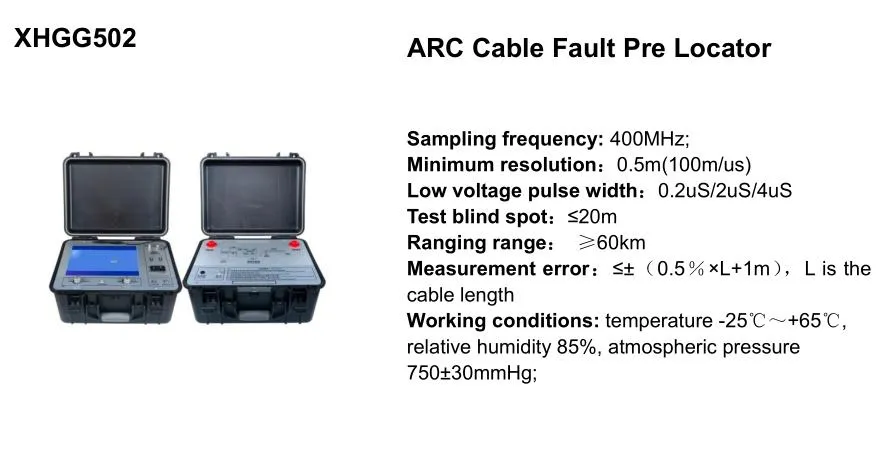

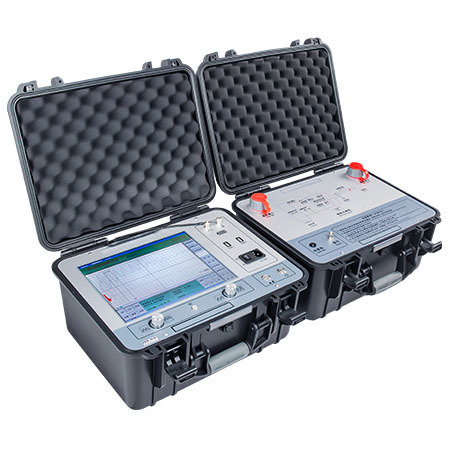

XHGG502 tdr podłożowy lokalizator usterek kabli przyjmuje 12,1-calowy komputer dotykowy typu industrial-grade all-in-one i prosty interfejs oprogramowania operacyjnego do realizacji testów interakcji między człowiekiem a komputerem.Wdrożenie układów i urządzeń zintegrowanych klasy przemysłowej, wbudowana bateria litowo-jonowa o dużej pojemności, stabilna i niezawodna oraz łatwa w obsłudze.
Ten tester usterek kabli jest specjalnym instrumentem do pomiaru i analizy stanu kabli zasilania i odległości usterek.Ten tester błędów kablowych przyjmuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej, aby zrealizować filtrowanie sygnału, pozyskiwanie, przetwarzanie danych, wyświetlanie graficzne, analiza graficzna, do zakończenia pomiaru prędkości kabla, badania długości kabla, badania odległości usterki kabla.
Ten lokalizator usterek kablowych jest odpowiedni do usterek o niskim oporowaniu, zwarciu, otwartym obwodzie i odłączeniu kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane z różnych materiałów o różnych sekcjach i różnych nośnikach, a także wycieków o wysokiej odporności i błyszczących o wysokiej odporności. awaria sieci.

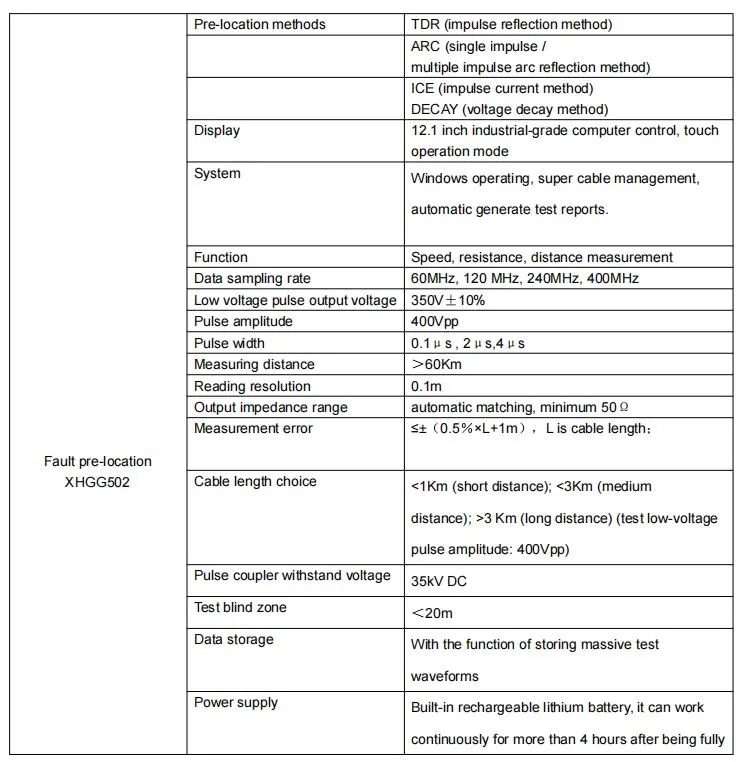

| Nazwa produktu | Wykrywacz usterek kabli podziemnych (TDR) |
| Model | XHGG502 |
| MOQ | 1 jednostka |
| Główna funkcja | W przypadku pomiarów odległości względnej uszkodzenia kabli podziemnych |
| Wskaźnik pobierania próbek danych | 60 MHz, 120 MHz, 240 MHz, 400 MHz |
| Odległość badania | > 60Km |
| Długość kabla badawczego jest ustawiona | <1Km (krótka odległość);<3Km (średnia odległość);>3Km ((długa odległość) |
| Amplituda impulsu | 400 Vpp |
| Szerokość impulsu | 0.1uS i 2uS |
| Rozdzielczość odczytu | 0.1m |
| dokładność badań systemu | Mniej niż 0,5 m |
| Połączenie impulsowe wytrzyma napięcie | 38 kVDC |
| Warunki pracy | temperatura -25oC~+55oC, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg. |
| Metoda pomiaru | Metoda impulsowa niskiego napięcia, metoda flashover wysokiego napięcia, metoda wielokrotnego impulsu |
Dokładnie i szybko wykryć główną awarię izolacyjną kabli zasilania o napięciu 35KV i poniżej; kalibrować długość kabla; przybliżyć odległość usterki kabla
| Wykrywacz usterek kablowych | XHGG502: w przypadku badań odległości usterki kabla należy dodać urządzenie gospodarskie i sprzęgło |
Zapraszamy do kontaktu z nami w celu uzyskania więcej informacji i usług.
Wymagania dotyczące przewidywania usterki w kablu: z reflektometrem XHGG502 opartym na metodzie odbicia impulsowego niskiego napięcia (TDR) i metodzie rozpadu wysokiego napięcia (flashover) (DECAY), metoda odbicia łukowego ((jednorazowy/wielokrotny strzał).
Istnieją trzy tryby testowe XHGG502, impuls niskiego napięcia, flashover wysokiego napięcia, ARC multi-shot.
Na poniższym rysunku przedstawiono odległość usterki kabla mierzoną przy użyciu trybu badania ARC wielokrotnego strzału XHGG502.
Na poniższym obrazie przedstawiono odległość usterki kabla mierzoną przy użyciu trybu badań przebłysku wysokiego napięcia XHGG502.
Na poniższym obrazie pokazano długość kabla lub odległość uszkodzenia kablu w otwartym obwodzie, mierzoną przy użyciu trybu badania impulsów niskiego napięcia XHGG502.nie jest konieczne podłączenie wysokonapięciowego generatora impulsówInne metody badawcze muszą być stosowane w połączeniu z wysokonapięciowym generatorem impulsów.
