Cable Route Tracer XHLJ504L Częstotliwość audio 100 W do wykrywania podziemnych tras kablowych i pomiaru głębokości zakopywania

Name: Cable Route Tracer XHLJ504L Częstotliwość audio 100 W do wykrywania podziemnych tras kablowych i pomiaru głębokości zakopywania
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7,970.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE/ISO
Numer modelu:	XHLJ504L

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE/ISO

Numer modelu:

XHLJ504L

Podkreślić:

High Light

Podkreślić:

100W śledzenie trasy częstotliwości dźwiękowej

Wykrywanie ścieżek pod ziemią

Pomiar głębokości pogrzebu przeciw zakłóceniom

Trading Information

Minimalne zamówienie:

Test xzh

Szczegóły pakowania:

Opakowanie drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/t

Możliwość Supply:

2000 sztuk rocznie

Opis produktu

Przegląd produktu

W sprawieXHLJ504L Cable Route Tracerjest specjalistycznym instrumentem wykrywania kabli podziemnych, zaprojektowanym w celu udzielenia odpowiedzi na zasadniczo inne pytanie niż identyfikatory kabli:Nie który kabel, ale dokąd ten kabel prowadzi?Wykorzystując technologię transmisji częstotliwości dźwiękowej o mocy 100 W i odbioru indukcji elektromagnetycznej,system ten precyzyjnie wykrywa pozycje układu kabli podziemnych i głębokości zakopów w określonych obszarach wyszukiwania umożliwiając bezpieczne planowanie wykopalisk, dokładne mapowanie urządzeń użytkowych i weryfikacja instalacji.

🔍 Wykrywacz trasy kablowej i identyfikator kablowyAidentyfikator kabla"JAKIM przewodu szukamy?" wśród wielu przewodów w określonym punkcie.śledzący trasę kablaZastanawiając się, gdzie ten kabel przebiega pod ziemią, XHLJ504L jest namierzaczem tras.specjalnie zaprojektowany dla zespołów, które przed wykopaniem lub dokumentowaniem zasobów użyteczności publicznej muszą mapować ścieżki kabli podziemnychJego moc wyjściowa 100 W zapewnia penetrację sygnału przez glebę w celu niezawodnego wykrywania na głębokości.

Główne specyfikacje

Numer modelu

XHLJ504L

Częstotliwość wyjścia

Częstotliwość dźwięku

Sygnał wyjściowy

Przerywany, 0~50Vpp

Moc wyjściowa

100 W (wysoka moc)

Prąd wyjściowy

0~2A

Zasilanie

AC 220V (± 10%), 50Hz (± 5%)

Tryb odbierania

Indukcja elektromagnetyczna

Certyfikacja

CE / ISO

Marka

XZH TEST

Pochodzenie

Chiny

Komponenty systemu

System śledzący trasę kablową XHLJ504L składa się z dwóch podstawowych komponentów pracujących jednocześnie:

Składnik	Funkcja
Odbiornik sygnału trasy	Generuje silne sygnały częstotliwości dźwiękowej wstrzykiwane do kablu docelowego.Silna zdolność przeciwdziałania zakłóceniom zapewnia stabilną i niezawodną pracę.
Odbiornik (detektor punktów usterek kabli)	Jednostka przenośna z czujnikiem indukcyjnym elektromagnetycznym, która wykrywa sygnał przesyłany nad ziemią.Umożliwia operatorom śledzenie trasy kabla i pomiar głębokości zakopania poprzez obserwację zmian siły sygnału.

Kluczowe cechy

Wysokoświatowe wyjście częstotliwości dźwiękowej o mocy 100 W dla silnego przenikania sygnału przez glebę i chodnik
Przerywany sygnał wyjściowy 0~50Vpp zapewnia wyraźny, odróżnialny wzór wykrywania
Moduł odbioru indukcji elektromagnetycznej umożliwia bezkontaktowe śledzenie kabli nadziemnych
Trwała konstrukcja antywibracyjna zapewniająca niezawodną wydajność w środowiskach terenowych
Silna zdolność przeciwdziałania zakłóceniom zapewnia stabilną pracę w pobliżu innej infrastruktury elektrycznej
Urządzenia zabezpieczające przed prądem nadprzewodowym, otwartym obwodem i skrótem oraz operator
Dokładne i szybkie śledzenie tras kablowych skraca czas badania i poprawia dokładność mapowania
Odpowiednie do wykrywania zarówno układu drogi kablowej, jak i głębokości zakopania w prawdopodobnych obszarach kabli

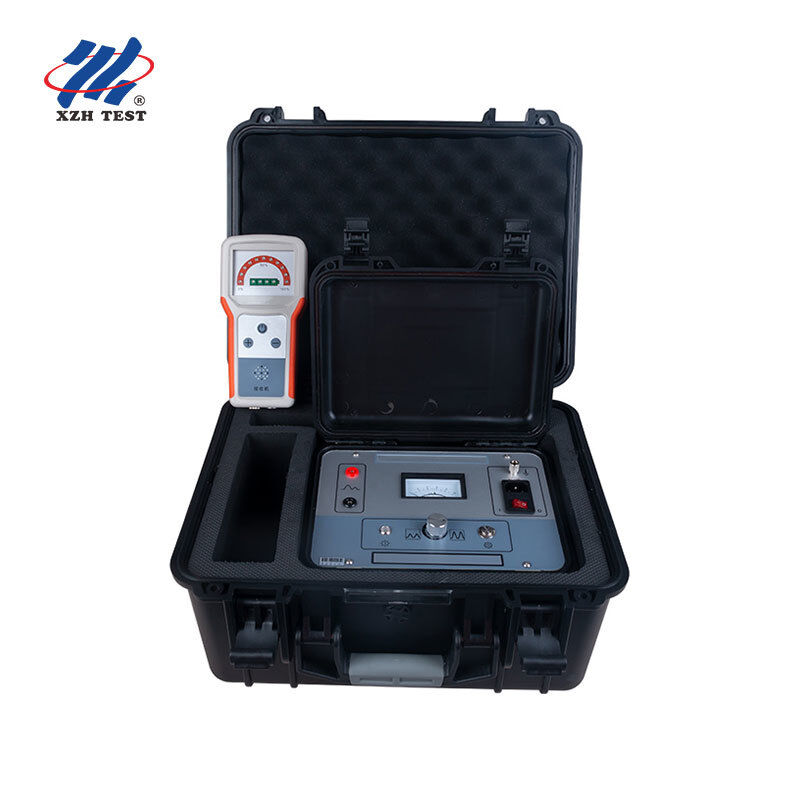

Obraz produktu

Częste pytania

P1: Dla kogo zaprojektowano XHLJ504L i jaki problem rozwiązuje?

XHLJ504L jest przeznaczony dla zespołów mapowania kabli podziemnych, ekip planujących budowę i działów zarządzania zasobami komunalnymi, które muszą zlokalizować trasy kabli i głębokości zakopów przed wykopaniem.W przeciwieństwie do identyfikatorów kabli, które określają "który kabel jest którym" wśród wiązek, XHLJ504L odpowiada na pytanie "dokąd ten kabel prowadzi?" śledząc całą ścieżkę podziemną znanego kabla.Jest to kluczowe dla zapobiegania przypadkowym uderzeniom kabli podczas kopania, dokumentując zasoby użytkowe dla systemów GIS oraz weryfikując, czy nowo zainstalowane kable są zgodne ze specyfikacjami projektowymi.

P2: Czym różni się XHLJ504L od identyfikatora kabla (jak XHSB505B/XHSB505DS)?

Produkty te służą uzupełniającym się, ale różnym celom:Identyfikatory kabli(XHSB505B/XHSB505DS) określić, który konkretny kabel szukasz, gdy wiele identycznych kabli jest obecnych w jednym miejscu odpowiadają na pytanie "JAKIM kablem?".Śledzące drogi kablowe(XHLJ504L) śledzić ścieżkę podziemną i zmierzyć głębokość zakopanego kabla, który już znasz? Odpowiadają: "Gdzie ten kabel prowadzi?".XHLJ504L wykorzystuje 100W wysokiej mocy transmisji częstotliwości audio zaprojektowane do penetracji glebyZespoły zazwyczaj używają śledzącego trasę do mapowania podziemnego i identyfikatora do wyboru kabli w punktach połączenia.

P3: Jak głęboko XHLJ504L może wykrywać podziemne kable?

Wysokiej mocy sygnał dźwiękowy XHLJ504L o mocy 100 W z częstotliwością 0 ~ 50 Vpp zapewnia silną penetrację gleby dla niezawodnego śledzenia tras kablowych i pomiaru głębokości zakopania.Rzeczywista głębokość wykrywania zależy od warunków gleby, typ kabla i otaczająca infrastrukturę. Tryb odbioru indukcji elektromagnetycznej pozwala operatorom wykrywać sygnał nad ziemią bez fizycznego kontaktu z kablem,umożliwiające skuteczne badania w całym prawdopodobnym obszarze kabli.

P4: Czy urządzenie to może działać w obszarach z zakłóceniami elektrycznymi?

Tak, XHLJ504L posiada silną zdolność antynterferencji specjalnie zaprojektowaną do pracy w pobliżu infrastruktury elektrycznej.Przerywany wzór częstotliwości dźwiękowej tworzy charakterystyczny sygnał, który odbiornik może odróżnić od hałasu elektrycznego w tleW połączeniu z mocą wyjściową 100 W, system zapewnia niezawodne wykrywanie nawet w hałaśliwych środowiskach, takich jak podstacje, miejskie korytarze kablowe i strefy przemysłowe.

P5: Jakie zabezpieczenia są wbudowane w nadajnik?

nadajnik XHLJ504L zawiera kompleksową ochronę: ochrona przed prądem przeciwprężnym zapobiega uszkodzeniu w wyniku nadmiernego pobrania prądu;ochrona otwartego obwodu zabezpiecza etap wyjściowy, gdy nie podłączono obciążeniaW połączeniu z trwałą konstrukcją przeciw wibracji, systemy zabezpieczające przed krótkimi obwodami są w stanie automatycznie uruchomić układ zabezpieczający przed krótkimi obwodami, jeśli przyciski wyjściowe zostaną przypadkowo skrócone.te cechy zapewniają niezawodną długoterminową pracę w wymagających warunkach terenowych.

O XZH TEST

XZH TEST jest profesjonalnym producentem specjalizującym się w testowaniu kabli, wykrywaniu usterek i rozwiązaniach diagnostycznych dla firm energetycznych, wykonawców elektrycznych i klientów przemysłowych na całym świecie.Z kompleksową linią produktów, w tym identyfikatorów kabli, śledzące trasy, lokalizatory usterek i systemy diagnostyczne, XZH TEST dostarcza niezawodne urządzenia polowe zaprojektowane do najbardziej wymagających zastosowań zawodowych.

Skontaktuj się z nami już dziś, aby uzyskać rozwiązanie dostosowane do Twoich potrzeb w zakresie wykrywania tras kablowych i mapy podziemnej.
