Certyfikator odporności prądu stałego transformatora do dużych transformatorów mocy

Name: Certyfikator odporności prądu stałego transformatora do dużych transformatorów mocy
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE/ISO
Numer modelu:	XHZ1340A

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE/ISO

Numer modelu:

XHZ1340A

Podkreślić:

High Light

Podkreślić:

40A Badanie separacji fazowej wysokiego prądu

Jednoczesne podłączenie wysokiego i niskiego napięcia

Trójfazowa pomoc magnetyczna w odgazowaniu

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Opakowanie drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/t

Możliwość Supply:

2000 jednostek/rok

Opis produktu

🎯 Aplikacja docelowa: Zaprojektowany dla zespołów zajmujących się uruchamianiem podstacji ultra-wysokiego napięcia (UHV) oraz laboratoriów testujących duże transformatory mocy obsługujące sprzęt klasy 330kV–750kV. W odróżnieniu od standardowych testerów polowych 20A, XHZ1340A dostarcza jednofazowe wyjście o wysokim prądzie 40A i trójfazowe wyjście 20A+20A jednocześnie — zaprojektowane specjalnie do uzwojeń o ultra-niskiej rezystancji, znajdujących się w transformatorach mocy o dużej mocy (MVA), jednostkach podwyższających napięcie generatorów (GSU) i transformatorach interkonektowych, gdzie precyzja pomiaru na poziomie mikro-omów jest kluczowa dla testów odbiorczych i analizy poawaryjnej.

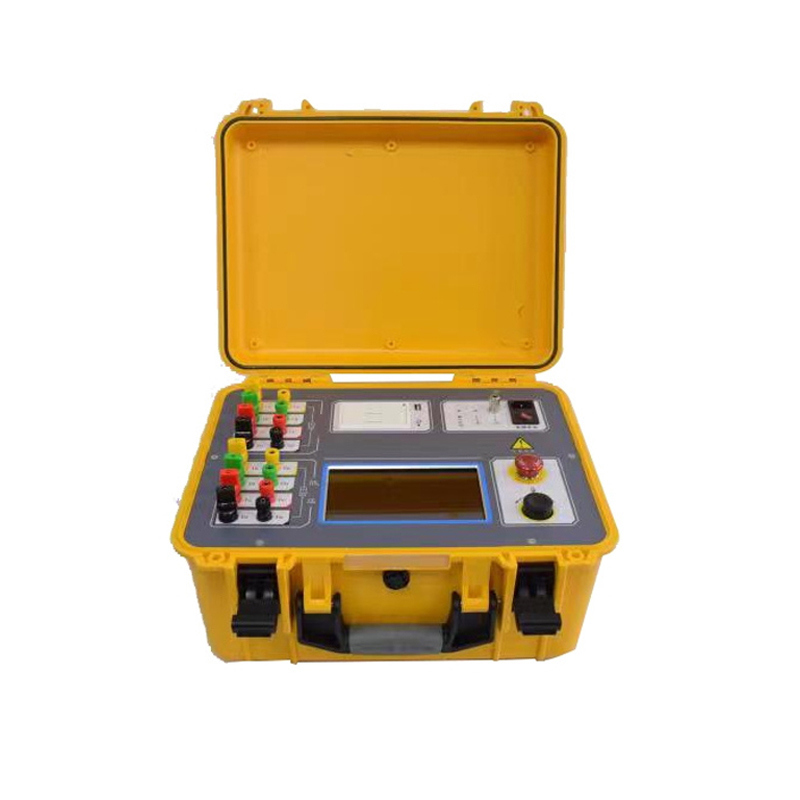

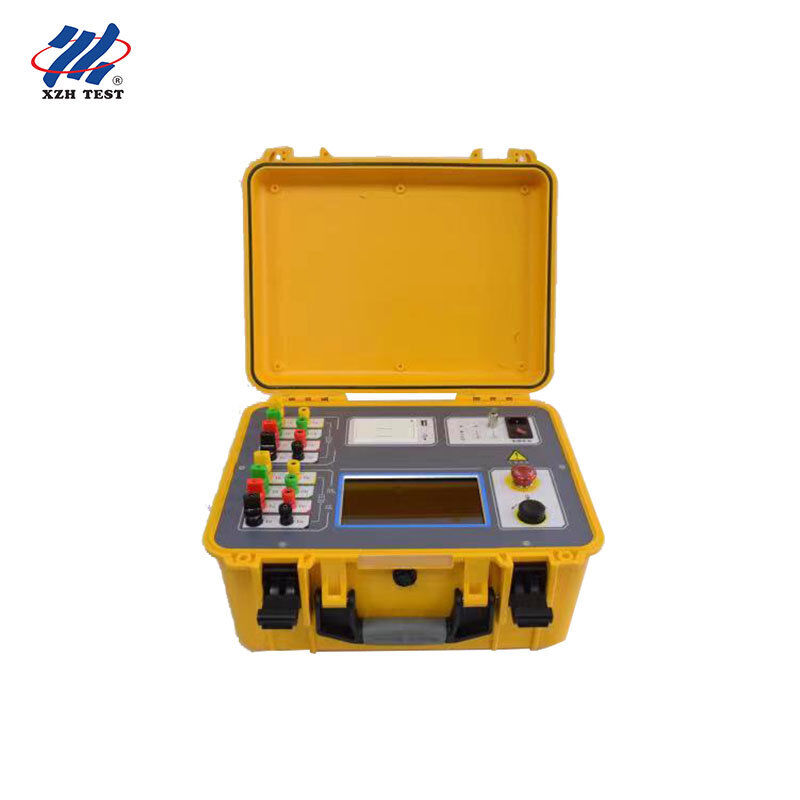

Tester rezystancji DC transformatorów XHZ1340A 40A

XHZ1340A to przyrząd testujący nowej generacji, który integruje testowanie z pomocą magnetyczną, jednoczesny pomiar trójfazowy i wbudowane rozmagnesowanie na jednej platformie o wysokiej wydajności. Zaprojektowany specjalnie do pomiaru rezystancji DC dużych transformatorów mocy — w tym jednostek podwyższających napięcie generatorów, transformatorów interkonektowych UHV i transformatorów dystrybucyjnych o dużej mocy (MVA) — zapewnia wyjątkową precyzję z rozdzielczością 0,1 µΩ przy prądach testowych do 40A.Kluczowe cechyJednoczesne podłączenie wysokiego i niskiego napięcia:

XHZ1340A

Podłącz jednocześnie przewody pomiarowe prądu/potencjału wysokiego i niskiego napięcia, bez konieczności odwracania lub ponownego podłączania podczas testowania — unikalna konstrukcja, która znacznie skraca czas konfiguracji dla wielouzwojeniowych dużych transformatorów mocy.

Jednoczesne testowanie trójfazowe: Mierzy jednocześnie fazy A0, B0 i C0 dla uzwojeń połączonych w gwiazdę, skracając całkowity czas testowania o ponad 70% w porównaniu do sekwencyjnych metod jednofazowych na dużych transformatorach.
Automatyczna pomoc magnetyczna: Przyspiesza prędkość testowania dla trójfazowych, pięciokolumnowych transformatorów połączonych wewnętrznie w narożniku niskiego napięcia, poprzez wstępne nasycenie rdzenia, co jest szczególnie skuteczne w przypadku uzwojeń o wysokiej indukcyjności, znajdujących się w jednostkach o dużej mocy znamionowej MVA.
Innowacja w pomiarze punktu neutralnego: Własna sekwencja testowa, która dokładnie rozwiązuje problem pomiaru rezystancji przewodu punktu neutralnego — od dawna trudność w diagnostyce transformatorów trójfazowych.
Kompleksowe dane wyjściowe: Wyświetla i drukuje wszystkie wyniki testów dla uzwojeń wysokiego, średniego i niskiego napięcia w jednym raporcie. Automatyczne obliczanie niezrównoważenia trójfazowego z opcjonalną konwersją temperatury do znamionowych wartości referencyjnych.
Zaawansowana ochrona przed siłą elektromotoryczną zwrotną: Zabezpiecza zarówno przyrząd, jak i operatora podczas rozładowania obciążenia indukcyjnego, umożliwiając bezpieczne testowanie wysokim prądem na największych uzwojeniach transformatorów.
Obszerne przechowywanie danych: 200 zestawów danych testowych trwale przechowywanych (możliwość rozszerzenia), z możliwością eksportu przez USB do integracji z systemami zarządzania informacją laboratoryjną i długoterminowej analizy trendów.
Wytrzymała konstrukcja terenowa: Szeroka tolerancja temperatury (-10°C~50°C), odporność na wstrząsy, ekranowanie przeciwzakłóceniowe i przenośny format (430×320×230mm) zaprojektowane do zastosowań laboratoryjnych i terenowych na podstacjach.
Specyfikacje technicznePrąd testowy

Trójfazowy: 20A+20A, 10A+10A, 5A+5A, 1A+1A

Jednofazowy: 40A, 20A, 10A, 5A, 1A, 0,2A	Zakres pomiarowy 40A: 100µΩ~0,5Ω \| 20A: 500µΩ~1Ω \| 10A: 1mΩ~2Ω
5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0,2A: 1Ω~100Ω	20A+20A: 200µΩ~0,3Ω \| 10A+10A: 500µΩ~0,6Ω 5A+5A: 10mΩ~1,5Ω \| 1A+1A: 100mΩ~7Ω Rozdzielczość 0,1µΩ
Dokładność	±(Odczyt × 0,2% + 2 słowa)
Zasilanie	AC220V ±10%, 50±1Hz
Wymiary	430 × 320 × 230 mm
Temperatura pracy	-10°C ~ 50°C
Wilgotność pracy	≤ 85% RH
Przechowywanie danych	200 zestawów danych testowych (możliwość rozszerzenia przez USB)
Najczęściej zadawane pytania	P1: Kiedy powinienem wybrać model 40A zamiast standardowego testera rezystancji DC 20A?

Wyjście jednofazowe 40A i trójfazowe 20A+20A w XHZ1340A jest specjalnie zaprojektowane dla dużych transformatorów mocy, gdzie rezystancja uzwojenia jest bardzo niska — zazwyczaj poniżej 500µΩ dla jednostek o dużej mocy (MVA). Wyższy prąd testowy poprawia stosunek sygnału do szumu na poziomach pomiaru mikro-omów, zapewniając rozdzielczość 0,1µΩ i dokładność ±(0,2%+2 słowa) wymaganą do testów odbiorczych transformatorów klasy 330kV–750kV, transformatorów GSU i jednostek interkonektowych. W przypadku transformatorów dystrybucyjnych o rezystancji uzwojenia powyżej 1mΩ, modele 20A zapewniają wystarczającą dokładność.

P2: Jak jednoczesne podłączenie wysokiego i niskiego napięcia poprawia przepływ pracy testowej?

Konwencjonalne testery rezystancji DC wymagają sekwencyjnego podłączenia — testowanie uzwojeń wysokiego napięcia, odłączenie, a następnie ponowne podłączenie do strony niskiego napięcia. XHZ1340A pozwala na jednoczesne podłączenie wszystkich przewodów testowych wysokiego (A, B, C, O) i niskiego napięcia (a, b, c, o) na początku testowania. Inteligentny przełącznik przyrządu automatycznie kieruje prąd testowy do każdego uzwojenia sekwencyjnie, bez konieczności wspinania się operatora na transformator w celu zmiany połączeń. Jest to szczególnie cenne w przypadku dużych transformatorów mocy, gdzie dostęp do izolatorów może wymagać podwyższonych platform roboczych, a każdy cykl ponownego podłączenia dodaje znaczący czas i ryzyko bezpieczeństwa.

P3: Jak przyrząd rozwiązuje problem pomiaru rezystancji przewodu punktu neutralnego?

W testach transformatorów trójfazowych rezystancja przewodu punktu neutralnego wprowadza błąd pomiarowy, który jest trudny do wyizolowania. XHZ1340A wykorzystuje innowacyjną sekwencję testową, która matematycznie kompensuje rezystancję przewodu neutralnego poprzez wykonywanie pomiarów różnicowych na wielu ścieżkach prądowych, skutecznie eliminując wkład przewodu. Ta własna metoda zapewnia rzeczywistą wartość rezystancji uzwojenia bez konieczności oddzielnej kalibracji przewodu neutralnego — znaczące ulepszenie w stosunku do konwencjonalnych testerów trójfazowych, które zazwyczaj zawyżają rezystancję, gdy rezystancja przewodu neutralnego jest znacząca.

P4: Czy wyniki testów można automatycznie przeliczyć na wartości referencyjne temperatury?

Tak. XHZ1340A zawiera wbudowaną funkcję konwersji temperatury, która automatycznie oblicza wartości rezystancji w określonej temperaturze referencyjnej (zazwyczaj 75°C dla transformatorów mocy) na podstawie zmierzonej temperatury uzwojenia i materiału przewodnika (miedź lub aluminium). Wyniki można wyświetlać i drukować z wartościami zmierzonymi i skompensowanymi temperaturowo obok siebie. Automatycznie obliczany jest również współczynnik niezrównoważenia trójfazowego, a zarówno wartości surowe, jak i przeliczone mogą być zawarte w drukowanym raporcie z testu, aby zapewnić zgodność ze standardami testów odbiorczych IEC i IEEE.

P5: Jaką zdolność rozmagnesowania zapewnia przyrząd po testowaniu rezystancji DC?

XHZ1340A integruje automatyczne rozmagnesowanie bezpośrednio w przepływie pracy testowej. Po zakończeniu pomiarów rezystancji DC wszystkich uzwojeń, wbudowana funkcja rozmagnesowania systematycznie usuwa szczątkową magnetyzację rdzenia za pomocą kontrolowanego tłumienia prądu, zanim transformator zostanie oddany do użytku. Eliminuje to potrzebę stosowania oddzielnego przyrządu do rozmagnesowania i zapobiega ryzyku prądów rozruchowych wzbudzenia, nieprawidłowego działania przekaźników zabezpieczających i wzajemnego zadziałania spowodowanego magnetyzmem szczątkowym. Cykl rozmagnesowania działa automatycznie jako sekwencja po teście, a przyrząd wyświetla postęp w czasie rzeczywistym do momentu uzyskania pełnego rozmagnesowania.
