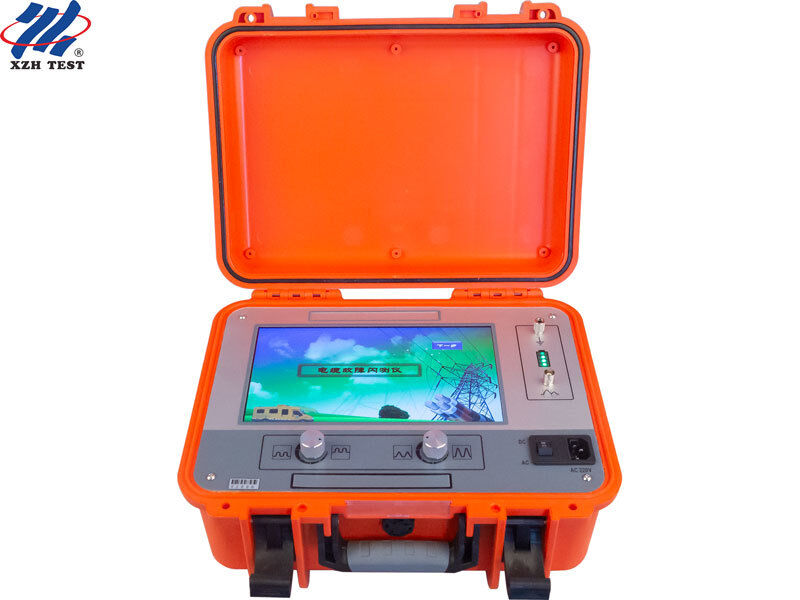

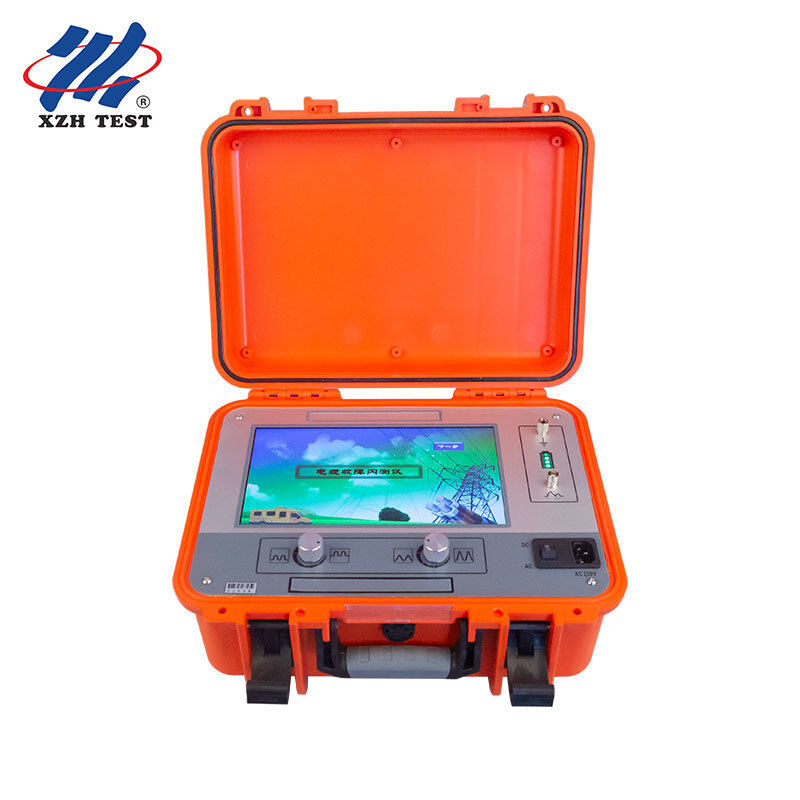

Przenośny 10-calowy lokalizator usterek w kablu TDR.

XHGG501D to przenośny prelokalizator uszkodzeń kabli oparty na TDR, przeznaczony do szybkiej diagnostyki na miejscu. Dzięki 10-calowemu ekranowi dotykowemu LCD, próbkowaniu w czasie rzeczywistym 100 MHz i scentralizowanemu sterowaniu jednym chipem MCU, eliminuje złożoność związaną z instrumentami klasy laboratoryjnej. Operatorzy podłączają przewody pomiarowe, wybierają ustawienie zakresu i naciskają start — instrument automatycznie pozyskuje, próbuje i przetwarza przebieg w celu określenia odległości do uszkodzenia. Obsługując zarówno metody próbkowania impulsowego niskiego napięcia, jak i metody próbkowania wyładowań łukowych, XHGG501D obejmuje uszkodzenia o niskiej rezystancji, przerwy obwodu, zwarcia, uszkodzenia o wysokiej rezystancji upływu i uszkodzenia o wysokiej rezystancji wyładowań łukowych w kablach zasilających, sterujących, komunikacyjnych i okablowaniu oświetlenia ulicznego. Zbudowany w obudowie ochronnej IP54 i zasilany przez wymienną w terenie baterię litową, jest instrumentem wyboru dla ekip utrzymania ruchu, wykonawców elektrycznych i inżynierów serwisu terenowego, którzy potrzebują niezawodnych wyników bez krzywej uczenia się.

Większość lokalizatorów uszkodzeń kabli zakłada kontrolowane środowisko: stabilne zasilanie, stanowisko robocze i przeszkolonego operatora z czasem na konfigurację. XHGG501D zakłada odwrotnie — przemoczoną deszczem fosę o 17:30, gasnące światło dzienne i ekipę czekającą na zezwolenie. Oto jak wygląda typowe wdrożenie:

Bez laptopa. Bez zewnętrznego oprogramowania. Bez specjalistycznego szkolenia. Instrument wykonuje ciężką pracę — operator odczytuje odległość i kieruje ekipę kopiącą.

Wiele "przenośnych" testerów uszkodzeń kabli jest dostarczanych z 4,3-calowym lub 5-calowym ekranem rezystancyjnym, który wymaga rysika i zakłada oświetlenie wewnętrzne. XHGG501D wykorzystuje pełny 10-calowy wyświetlacz TFT LCD — tej samej klasy wyświetlacz, co w tabletach — z obsługą dotykową, która działa z rękawicami. To nie tylko kwestia estetyki:

• Pełna widoczność przebiegu: Na 5-calowym ekranie przebieg dalekiego zasięgu jest skompresowany do tego stopnia, że szczyt odbicia uszkodzenia ma szerokość kilku pikseli. Na 10-calowym wyświetlaczu z danymi z próbkowania 100 MHz operatorzy mogą wizualnie zidentyfikować punkt przegięcia uszkodzenia, nie polegając wyłącznie na algorytmie automatycznej analizy. Gdy algorytm oznacza odbicie graniczne — częste w starych kablach z wieloma połączeniami — operator może wizualnie potwierdzić lub nadpisać automatyczny odczyt.
• Sterowanie dwu-trybowe: Ekran dotykowy do szybkiej nawigacji po menu i ustawieniach; fizyczne przyciski kodowane do precyzyjnego pozycjonowania kursora podczas pomiaru przebiegu uszkodzenia. Dwóch operatorów może pracować jednocześnie — jeden nawiguje, drugi mierzy — na złożonych przebiegach z wieloma uszkodzeniami.
• Czytelny w słońcu z antyrefleksem: Przemysłowy wyświetlacz LCD z podświetleniem LED utrzymuje widoczność przy jasności 280 nitów. Możliwość pracy w bezpośrednim świetle słonecznym na zewnętrznych podstacjach i szafkach przy drogach bez osłony przeciwsłonecznej.

XHGG501D próbuje z rzeczywistą częstotliwością 100 MHz — 100 milionów punktów danych na sekundę — bez interpolacji programowej. Ma to znaczenie na krótkich dystansach: podczas testowania kabla o długości 300 m z wąskim impulsem 0,1 µs, instrument osiąga minimalną rozdzielczość 0,5 m, wystarczającą do odróżnienia uszkodzenia na złączu kablowym od uszkodzenia wewnątrz samego złącza. System automatycznego zakresowania stale dostosowuje wzmocnienie i głębokość próbkowania, przechwytując impuls odbicia niezależnie od tego, czy dociera on przy 0,2 µs (uszkodzenie bliskiego końca), czy 80 µs (uszkodzenie dalekiego końca). W połączeniu ze strefą martwą ≤ 20 m — jedną z najlepszych w swojej klasie — XHGG501D niezawodnie wykrywa uszkodzenia od zacisków wyjściowych na zewnątrz.

Przedmiot	Ilość	Przedmiot	Ilość
Lokalizator uszkodzeń kabli (jednostka główna)	1	Kabel Single-Q (1,5 m)	1
Kabel Dual-Q (2 m)	1	Sondy	1
Przewód zasilający (1,8 m)	1	Bezpiecznik	1
Przewód uziemiający	1 (opcjonalnie)	Instrukcja obsługi	1

Lista elementów instrumentu
nazwa	ilość	zdjęcie	nazwa	ilość	zdjęcie
Prelokalizator uszkodzeń kabli	1		Linia Single Q	1
Linia Double Q	1		sonda	1
kabel zasilający	1		Bezpiecznik	kilka
Przewód uziemiający (opcjonalnie)	1
