Wysokowydajny Pinpointer do Lokalizacji Uszkodzeń Kabli dla Szybkiej Identyfikacji Punktu Uszkodzenia
Specyfikacje Produktu
| Model nr |
XHDD503E |
| Zastosowanie |
Tester Kabli Sieciowych, Tester Kabli Audio, Tester Kabli Koncentrycznych, Tester Kabli Cyfrowych |
| Zasilanie |
Elektryczność |
| Kolor |
Czarny |
| Filtr |
Opcjonalnie 200Hz-1600Hz |
| Wzmocnienie Wyjściowe |
16 poziomów (0~112dB) |
| Dokładność Pozycjonowania Akustyczno-Magnetycznego |
Mniej niż 0,2m |
| Dokładność Pozycjonowania Napięciem Krokowym |
Mniej niż 0,5m |
| Dokładność Identyfikacji Ścieżki |
Mniej niż 0,5m |
| Opakowanie Transportowe |
Drewniana skrzynia |
| Znak Towarowy |
XZH TEST |
| Pochodzenie |
Chiny |
| Kod HS |
9031809090 |
| Zdolność Dostawcza |
2000 sztuk/rok |
| Gwarancja |
12 miesięcy |
Przegląd Produktu
Lokalizator uszkodzeń kabli wykorzystuje zasady odbioru wibracji i indukcji elektromagnetycznej do określenia konkretnej lokalizacji punktów uszkodzeń kabli. Generator impulsów wysokiego napięcia powoduje przeskoki iskrowe w punkcie uszkodzenia, a wynikające z tego fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne są wykrywane przez specjalną sondę instrumentu w celu precyzyjnej lokalizacji uszkodzenia.
Kluczowe Cechy
- 5-calowy, dotykowy wyświetlacz LCD o wysokiej jasności zapewnia widoczność w świetle słonecznym
- 4 tryby testowania: standardowy, ulepszony, redukcja szumów i niestandardowy
- 4 funkcje pozycjonowania: synchronizacja akustyczno-magnetyczna, czysty akustyczny, czysty magnetyczny i napięcie krokowe
- Technologia redukcji szumów tła z wieloma opcjami filtrowania
- Wyposażony w funkcje BNR i wyciszania
- Możliwość wskazywania odchylenia ścieżki
- Wielowarstwowe czujniki sygnału izolacji fizycznej z klasą wodoodporności IP65
- Wbudowany akumulator litowy o dużej pojemności z długim czasem czuwania i szybką ładowarką
- Kompaktowa, lekka konstrukcja z prostym interfejsem człowiek-maszyna
Specyfikacje Techniczne
Parametry filtra: Przepustowy: 100Hz~1600Hz, Dolnoprzepustowy: 100Hz~300Hz, Qualcomm: 160Hz~1600Hz, Pasmowy: 200Hz~600Hz
Wzmocnienie kanału: 8 poziomów regulacji
Wzmocnienie kanału magnetycznego: 8 poziomów regulacji
Wzmocnienie napięcia krokowego: 8 poziomów regulacji
Wzmocnienie wyjściowe: 16 poziomów (0~112dB)
Impedancja wyjściowa: 350Ω
Dokładność pozycjonowania akustyczno-magnetycznego: ≤0,1m
Dokładność pozycjonowania napięciem krokowym: ≤0,5m
Dokładność identyfikacji ścieżki: ≤0,5m
Metoda kontroli wyświetlacza: 5-calowy ekran dotykowy o wysokiej jasności
Zasilanie: 4*18650 standardowe baterie litowe
Czas czuwania: Ponad 8 godzin
Wymiary: 428L×350W×230H (mm)
Waga: 7kg
Warunki pracy: -25~65ºC; Wilgotność względna ≤90%
Zasada Działania
1. Metoda synchronizacji akustyczno-magnetycznej: Łączy tradycyjny pomiar akustyczny z detekcją sygnału elektromagnetycznego w celu precyzyjnej lokalizacji uszkodzeń poprzez pomiar różnic czasowych między sygnałami.
2. Metoda czystego dźwięku: Wykorzystuje impulsy wysokiego napięcia do generowania dźwięków wyładowań w punktach uszkodzeń, wykrywanych przez czułe czujniki akustyczne w celu dokładnej lokalizacji.
3. Metoda czystego magnetyzmu: Wykrywa sygnały impulsowe za pomocą cewek indukcyjnych w celu określenia ścieżki kabla i lokalizacji uszkodzeń.
4. Metoda ramy A: Wykorzystuje pomiary różnicy potencjałów do lokalizacji uszkodzeń doziemnych w zakopanych kablach poprzez wykrywanie zmian w charakterystykach pola elektrycznego.
Elementy Instrumentu

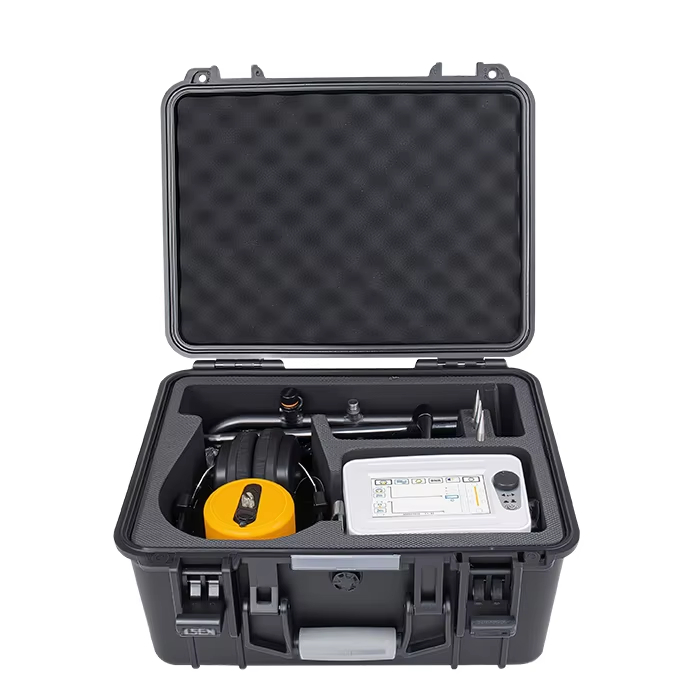

- Jednostka główna lokalizatora uszkodzeń kabli
- Sonda z prętem łączącym
- Słuchawki do informacji zwrotnej o sygnale
- 7-żyłowy kabel sygnałowy
- Ładowarka
- Rama A do testowania napięciem krokowym
- Kabel połączeniowy ramy A
- Akcesorium do szpilki uziemiającej
Demonstracja Obsługi
Rama A automatycznie wchodzi w tryb testowy po podłączeniu. Czerwony i zielony wskaźnik pokazują zmiany siły sygnału podczas zbliżania się do punktu uszkodzenia, z maksymalnym wychyleniem występującym około 5 metrów przed i po lokalizacji uszkodzenia.
