🎯 Aplikacja docelowa: Specjalistyczne dla zespołów analizujących awarie transformatorów, inżynierów ds. badań poincydentalnych oraz profesjonalistów oceniających straty ubezpieczeniowe, którzy wymagają naukowo rygorystycznych dowodów stanu uzwojeń. W odróżnieniu od rutynowych testerów konserwacyjnych, XHBX1501 kładzie nacisk na analizę podwójnego porównania (poziome porównanie faz A-B-C + analiza trendów wzdłużnych przed/po), zgodność z DL/T911-2004 dla autorytatywnych raportów oraz automatyczne generowanie dokumentów Word — dostarczając dopuszczalne w sądzie wnioski diagnostyczne dla roszczeń gwarancyjnych, ocen ubezpieczeniowych i określania przyczyn źródłowych awarii.

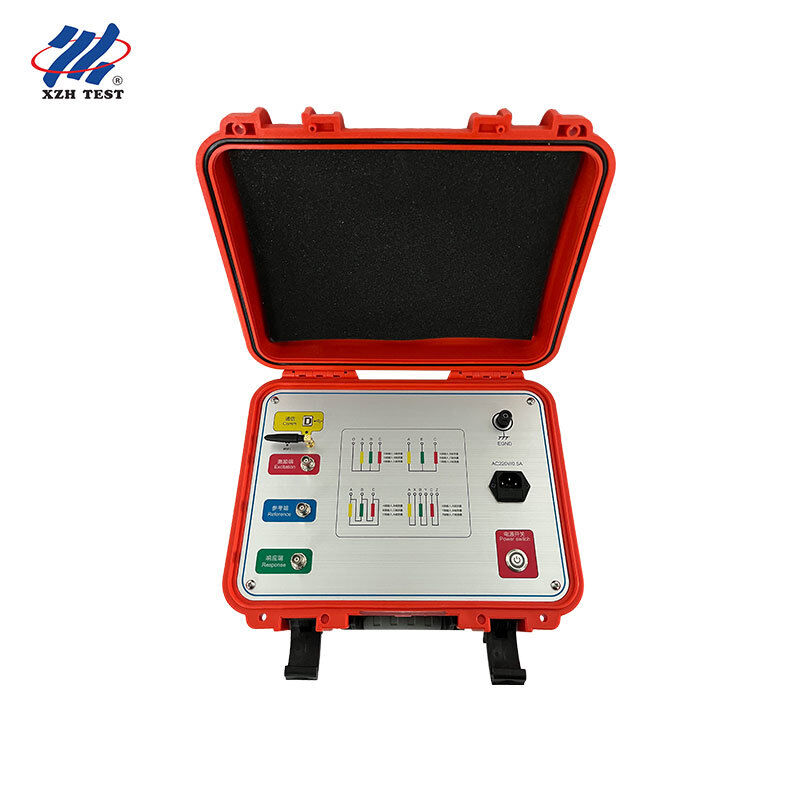

Tester deformacji uzwojeń transformatora XHBX1501 — technologia FRA
Tester deformacji uzwojeń transformatora XHBX1501 wykorzystuje zaawansowaną technologię Analizy Pasma Przenoszenia (FRA) do dokładnej diagnozy wewnętrznych usterek transformatora. Poprzez pomiar charakterystycznych parametrów uzwojeń transformatora w różnych domenach częstotliwości, urządzenie kwantyfikuje zmiany odpowiedzi w celu określenia stopnia deformacji uzwojeń. System dostarcza jasne dane diagnostyczne do oceny, czy transformatory wymagają konserwacji lub remontu — dostarczając rygorystycznych dowodów niezbędnych do badań awarii i ocen ubezpieczeniowych.
Technologia diagnostyczna
XHBX1501 wykorzystuje technologię szybkiego przemiatania częstotliwości DDS (Direct Digital Synthesis) do precyzyjnej diagnozy usterek w zakresie przemiatania od 100 Hz do 2 MHz. Szybki, dwukanałowy system próbkowania A/D 16-bitowy jednocześnie rejestruje dane amplitudy i fazy odpowiedzi, umożliwiając identyfikację:
Skręcanie i wybrzuszenia uzwojeń
Przesunięcie i przechylenie zwojów
Deformacja zwarcia międzyzwojowego
Zwarcia międzyfazowe
Kluczowe cechy
Podwójne tryby przemiatania: Liniowe przemiatanie częstotliwości i systemy pomiarowe z przemiataniem segmentowym zapewniają elastyczne konfiguracje testów zoptymalizowane pod kątem różnych rozmiarów transformatorów i celów badawczych.
Elastyczne indeksowanie częstotliwości: Obsługuje zarówno liniowe, jak i logarytmiczne indeksowanie częstotliwości, aby dopasować się do specyficznych wymagań diagnostycznych i potrzeb zgodności ze standardami.
Podwójna analiza porównawcza: Porównanie poziome ocenia podobieństwo faz A-B-C w celu identyfikacji asymetrycznych wzorców deformacji. Porównanie wzdłużne nakłada bieżące pomiary na historyczne dane bazowe w celu wykrycia postępującej degradacji w czasie.
Szybki mikroprocesor: Doskonała integracja z przetwarzaniem na pokładzie zapewnia prędkość testowania 1-2 minuty na fazę, umożliwiając kompleksową analizę trójfazową w ramach jednej wizyty w terenie.
Podwójna komunikacja: Port USB do bezpośredniego połączenia z komputerem i opcjonalny moduł Bluetooth do zdalnej obsługi i transferu danych w niebezpiecznych lub trudno dostępnych instalacjach transformatorowych.
Automatyczne generowanie raportów: Oprogramowanie automatycznie kompiluje dane testowe, krzywe porównawcze i wnioski diagnostyczne do sformatowanego dokumentu Word — gotowego do włączenia do raportów z badań awarii, zgłoszeń roszczeń ubezpieczeniowych i dokumentacji gwarancyjnej.
Zgodność z DL/T911-2004: Pełna zgodność z chińskim standardem branży energetycznej dotyczącym analizy pasma przenoszenia transformatorów mocy, zapewniająca akceptację prawną wyników diagnostycznych.
Specyfikacje techniczne
| Zakres częstotliwości przemiatania |
100 Hz – 2 MHz |
| Zakres pomiaru amplitudy |
-100 dB – 20 dB |
| Dokładność częstotliwości skanowania |
0,005% |
| Impedancja wyjściowa sygnału |
50 Ω |
| Impedancja wejściowa sygnału |
1 MΩ |
| Amplituda wyjściowa sygnału |
±10 V szczytowe (regulowane programowo) |
| Próbkowanie A/D |
Dwukanałowe, 16-bitowe, szybkie |
| Prędkość testu |
1–2 minuty na uzwojenie fazowe |
| Komunikacja |
USB + opcjonalny bezprzewodowy Bluetooth |
| Wymiary |
310 × 400 × 330 mm (aluminiowa walizka) |
| Standard zgodności |
DL/T911-2004 |
Najczęściej zadawane pytania
P1: W jaki sposób testowanie deformacji uzwojeń oparte na FRA wspiera dochodzenia w sprawie awarii kryminalistycznych?
Analiza pasma przenoszenia tworzy unikalny elektryczny odcisk palca każdego uzwojenia transformatora. Po zdarzeniu awaryjnym — czy to z powodu sił zwarciowych, uszkodzeń transportowych, czy wad produkcyjnych — XHBX1501 porównuje pasmo przenoszenia po zdarzeniu z krzywymi bazowymi lub krzywymi jednostek siostrzanych, aby zidentyfikować, które uzwojenia uległy deformacji, stopień przemieszczenia i czy wzorzec uszkodzenia jest zgodny z przypisanym mechanizmem awarii. Metodologia podwójnego porównania (poziome porównanie faz A-B-C + analiza trendów wzdłużnych przed/po) dostarcza obiektywnych, kwantyfikowalnych dowodów nadających się do analizy przyczyn źródłowych, uzasadniania roszczeń ubezpieczeniowych i rozwiązywania sporów gwarancyjnych.
P2: Jakie rodzaje wad uzwojeń może zidentyfikować XHBX1501?
Szybka technologia przemiatania częstotliwości DDS wykrywa cztery główne kategorie deformacji: (1) skręcanie i wybrzuszenia uzwojeń — deformacja promieniowa zazwyczaj spowodowana siłami elektromagnetycznymi podczas zdarzeń zwarciowych; (2) przesunięcie i przechylenie zwojów — ruch osiowy często wynikający z uderzeń transportowych lub zdarzeń sejsmicznych; (3) deformacja zwarcia międzyzwojowego — zlokalizowane uszkodzenie izolacji między sąsiednimi zwojami; oraz (4) zwarcia międzyfazowe. Każdy typ wady generuje charakterystyczne sygnatury pasma przenoszenia, które oprogramowanie analityczne koreluje ze znanymi wzorcami awarii w celu szybkiej diagnozy.
P3: Czy raporty z testów generowane przez urządzenie mogą być wykorzystane jako dowód w roszczeniach ubezpieczeniowych lub gwarancyjnych?
Tak. XHBX1501 jest w pełni zgodny z DL/T911-2004, chińskim standardem branży energetycznej dotyczącym analizy pasma przenoszenia transformatorów mocy. Funkcja automatycznego generowania raportów w programie Word kompiluje surowe dane pomiarowe, krzywe pasma przenoszenia, nakładki porównania poziomego i wzdłużnego oraz wnioski diagnostyczne w jednym sformatowanym dokumencie. W połączeniu z odpowiednią dokumentacją łańcucha dowodowego i zapisami kalibracji, raporty te stanowią naukowo obronne dowody akceptowane przez rzeczoznawców ubezpieczeniowych, administratorów gwarancji i panele arbitrażowe w przypadku roszczeń z tytułu awarii transformatorów.
P4: Jaka jest różnica między analizą porównania poziomego a wzdłużnego?
Porównanie poziome ocenia podobieństwo pasma przenoszenia między trzema fazami (A, B, C) tego samego transformatora. Ponieważ wszystkie trzy fazy mają identyczne cechy konstrukcyjne i produkcyjne, znaczące odchylenia w krzywej odpowiedzi jednej fazy wskazują na zlokalizowaną deformację w tym konkretnym uzwojeniu. Porównanie wzdłużne nakłada bieżący pomiar na historyczne dane bazowe z tego samego transformatora — zazwyczaj zapis testu fabrycznego lub poprzedni pomiar terenowy. Postępujące odchylenia w porównaniu wzdłużnym ujawniają stopniową degradację uzwojeń w czasie, podczas gdy nagłe zmiany sugerują uszkodzenia spowodowane zdarzeniem. Użycie obu metod jednocześnie zapewnia najbardziej kompleksowy obraz diagnostyczny.
P5: Jakie opcje łączności są dostępne do użytku terenowego i laboratoryjnego?
XHBX1501 oferuje podwójne interfejsy komunikacyjne: standardowy port USB do bezpośredniego połączenia z laptopem lub tabletem z systemem Windows, na którym działa oprogramowanie analityczne, oraz opcjonalny bezprzewodowy moduł Bluetooth do zdalnej obsługi. Łączność Bluetooth jest szczególnie cenna w środowiskach stacji rozdzielczych, gdzie badany transformator może znajdować się w obszarze o ograniczonym dostępie, na wysokości lub w pobliżu urządzeń pod napięciem — umożliwiając operatorowi kontrolowanie pomiarów i przeglądanie danych z bezpiecznej odległości bez konieczności prowadzenia długich kabli komunikacyjnych przez rozdzielnię.
