| Place of Origin: | Xi'an, Shaanxi, China |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Model Number: | XHHV535-4T |
Zaprojektowany dla: Brygady konserwacyjne sieci kablowych 35kV, wykonawcy lokalizacji uszkodzeń, zespoły testujące podstacje energetyczne
Kluczowa wartość: Dedykowany generator przepięć 35kV — bez przełączania wielu napięć, bez kompromisów. 2450 dżuli energii wyładowania zoptymalizowanej dla jednej klasy napięcia, z trzema trybami pracy dopasowanymi do strategii lokalizacji uszkodzeń.
Generatory przepięć wielonapięciowych idą na kompromis na każdym stopniu napięcia — wartości kondensatorów, czas wyładowania i dystrybucja energii są uśredniane w różnych zakresach. XHHV535-4T eliminuje ten kompromis, dedykując całe swoje stopnie mocy i kondensator 4 µF klasie 35kV. Rezultat: 2450 dżuli czystej, kontrolowanej energii wyładowania zoptymalizowanej dla sieci kablowych średniego napięcia od 33kV do 35kV.
Dla przedsiębiorstw energetycznych i wykonawców, których flota działa głównie na kablach dystrybucyjnych i podtransmisyjnych 35kV, dedykowana jednostka oznacza brak błędów selektora napięcia, brak przypadkowego załączenia w niewłaściwym zakresie i spójne charakterystyki przepięć przy każdym zdarzeniu lokalizacji uszkodzenia.
| Parametr | Specyfikacja |
|---|---|
| Zakres napięcia wyjściowego | 0–35 kV DC, płynnie regulowany |
| Kondensator wewnętrzny | 4 µF (dedykowany do zakresu 35kV) |
| Maksymalna energia wyładowania | 2450 J (przy 35kV / 4 µF) |
| Moc impulsowa | 2 kVA |
| Dokładność pomiaru WN | Dzielnik napięcia klasy 2,5, podwójny miernik analogowy (kV + mA) |
| Tryby pracy | Wytrzymałość DC · Pojedynczy impuls (ręczny) · Cykl automatyczny (interwał ~5s) |
| Systemy bezpieczeństwa | Blokada startu w pozycji zerowej, automatyczne rozładowanie kondensatora po zatrzymaniu, ochrona nadprądowa/nadnapięciowa |
| Dodatkowe funkcje | Zintegrowany moduł próbkowania przebiegu uszkodzenia kabla (wyjście Q9 dla lokalizatora TDR), tryb testu napięcia wytrzymałościowego DC |
| Wymiary | Konstrukcja na wózku z zintegrowanymi kółkami i uchwytem transportowym |
| Waga | ~119 kg |
| Zasilanie | AC 220V ±10%, 50Hz ±2% (inne częstotliwości można dostosować) |
| Temperatura pracy | -20°C do +50°C |
| Wyświetlacz | Podwójny miernik analogowy — woltomierz + amperomierz |
| Marka / Pochodzenie | XZH TEST / Xi'an, Shaanxi, Chiny |
| Certyfikacja | CE, ISO |
2450J vs typowe generatory wielonapięciowe: Przy 35kV z 4 µF, XHHV535-4T generuje do 20% więcej energii wyładowania niż jednostki wielonapięciowe przy porównywalnych ustawieniach. Ta dodatkowa energia przekłada się bezpośrednio na głośniejsze sygnatury akustyczne w punkcie uszkodzenia — kluczowe dla lokalizowania uszkodzeń o wysokiej rezystancji, gdzie słabe wyładowania są inaczej niewykrywalne na powierzchni.

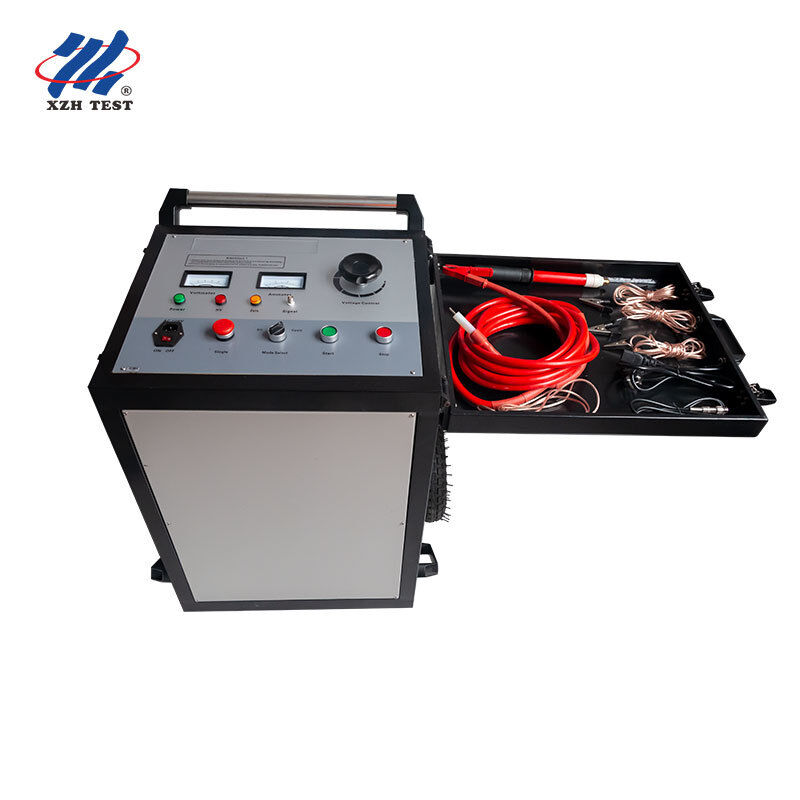

Układ sterowania XHHV535-4T podąża za logiczną sekwencją operacyjną od lewej do prawej, minimalizując czas szkolenia i redukując błędy operatora w warunkach terenowych:
| Sterowanie / Wskaźnik | Funkcja |
|---|---|
| Amperomierz / Woltomierz | Podwójne analogowe mierniki klasy 2,5 — lewy amperomierz pokazuje prąd po stronie niskiego napięcia, prawy woltomierz wyświetla napięcie wyjściowe WN w czasie rzeczywistym w kV |
| Wskaźnik zerowy (żółty) | Zapala się, gdy pokrętło regulacji napięcia jest w pozycji zerowej — przycisk Start jest aktywny tylko wtedy, gdy ten wskaźnik jest zapalony |
| Wskaźnik WN (czerwony) | Zapala się, gdy wyjście wysokiego napięcia jest aktywne — służy jako wizualne ostrzeżenie dla całego personelu w obszarze testowym |
| Wskaźnik zasilania (zielony) | Potwierdza obecność zasilania AC 220V po włączeniu głównego wyłącznika zasilania |
| Selektor trybu | Trzy pozycyjny przełącznik obrotowy: Wytrzymałość DC · Pojedynczy impuls · Cykl automatyczny |
| Przycisk Start | Włącza wyjście WN — aktywny tylko w pozycji zerowej (blokada startu w zerze). Podnosi przekaźnik startowy po naciśnięciu |
| Przycisk Stop | Natychmiast wyłącza wyjście WN, zwalnia przekaźnik startowy i wyzwala automatyczne rozładowanie kondensatora — nacisnąć przy pierwszych oznakach nieprawidłowego działania |
| Pokrętło regulacji napięcia | Płynnie regulowane od 0 do 35kV — obrót zgodnie z ruchem wskazówek zegara zwiększa wyjście. Musi powrócić do zera przed każdym cyklem startu |
P: Jak działa generator przepięć wysokiego napięcia w lokalizacji uszkodzeń kabli?
Generator przepięć wyładowuje impuls o wysokiej energii w uszkodzony kabel, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia. Ten łuk generuje zarówno sygnał akustyczny (głośny dźwięk uderzenia wykrywalny przez mikrofony naziemne), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny). Poprzez połączenie czasów nadejścia sygnału akustycznego i elektromagnetycznego, operatorzy mogą precyzyjnie zlokalizować dokładne miejsce uszkodzenia — technika znana jako synchronizacja akustyczno-magnetyczna.
P: Jaki zakres napięcia powinienem wybrać dla różnych typów kabli?
Wybór napięcia zazwyczaj kieruje się znamionowym napięciem roboczym kabla. Dla kabli niskiego napięcia (do 1kV) użyj zakresu 8kV lub 12kV. Dla kabli dystrybucyjnych średniego napięcia (6-15kV) odpowiedni jest zakres 16kV. Dla kabli transmisyjnych wysokiego napięcia (35kV i powyżej) użyj zakresu 32kV. Zawsze sprawdzaj specyfikacje maksymalnego napięcia testowego producenta kabla i upewnij się, że podczas pracy z wysokim napięciem zachowane są wszystkie odstępy bezpieczeństwa.
P: Jakie środki ostrożności należy przestrzegać podczas pracy z generatorem przepięć?
Testowanie generatora przepięć wysokiego napięcia wymaga ścisłych protokołów bezpieczeństwa. Zawsze upewnij się, że kabel jest całkowicie odłączony od zasilania i odizolowany od wszystkich źródeł zasilania przed podłączeniem. Ustanów strefę bezpieczeństwa o minimalnej odległości 5 metrów wokół obszaru testowego z tablicami ostrzegawczymi. Cały personel musi nosić odpowiedni ŚOI, w tym odzież odporną na łuk elektryczny, rękawice izolacyjne WN i obuwie dielektryczne. Zintegrowane funkcje bezpieczeństwa — automatyczne rozładowanie po wyłączeniu zasilania, zatrzymanie awaryjne i blokada zerowego napięcia — zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować właściwych procedur bezpieczeństwa.
P: Jaka jest zaleta wielu poziomów energii (Dżuli) w tej jednostce?
Różne poziomy energii służą różnym celom diagnostycznym. Niskie ustawienia energii (np. 864J–1024J) są idealne do wstępnego potwierdzenia uszkodzenia i lokalizowania uszkodzeń o wysokiej rezystancji, gdzie nadmierna energia mogłaby pogorszyć uszkodzenie kabla. Średnia energia (1225J–2048J) zapewnia optymalną siłę sygnału akustycznego dla większości rutynowych lokalizacji uszkodzeń. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania lub uszkodzeń o wysokiej impedancji, które wymagają silniejszego generowania łuku, aby wytworzyć wykrywalną sygnaturę akustyczną. Trzy poziomy wyboru pozwalają operatorom dopasować moc wyjściową do warunków terenowych.
P: Jaka gwarancja i wsparcie są wliczone w cenę tego generatora przepięć?
Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Każda jednostka zawiera generator przepięć, kabel wyjściowy WN, kabel uziemiający, pręt rozładowujący, instrukcję obsługi i rozwiązanie do transportu ochronnego. Instalacja na miejscu, uruchomienie i szkolenie operatorów w zakresie bezpieczeństwa są dostępne na życzenie. Części zamienne, w tym iskierniki, kondensatory i diody WN, są dostępne w magazynie do szybkiej wymiany.
