Przenośny system lokalizacji uszkodzeń kabli 32kV o energii wyładowania 1024J

Name: Przenośny system lokalizacji uszkodzeń kabli 32kV o energii wyładowania 1024J
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE ISO
Numer modelu:	XHHV535-2TSB+XHDD503E

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE ISO

Numer modelu:

XHHV535-2TSB+XHDD503E

Podkreślić:

High Light

Podkreślić:

Przenośny lokalizator uszkodzeń kabli 32kV

Wykrywacz uszkodzeń o energii wyładowania 1024J

Przenośny system lokalizacji uszkodzeń kabli z gwarancją

Trading Information

Minimalne zamówienie:

1 SET

Szczegóły pakowania:

Opakowania drewniane

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

T/T

Opis produktu

1024J Energia rozładowania 32 kV i poniżej łuku System lokalizacji usterki kabla

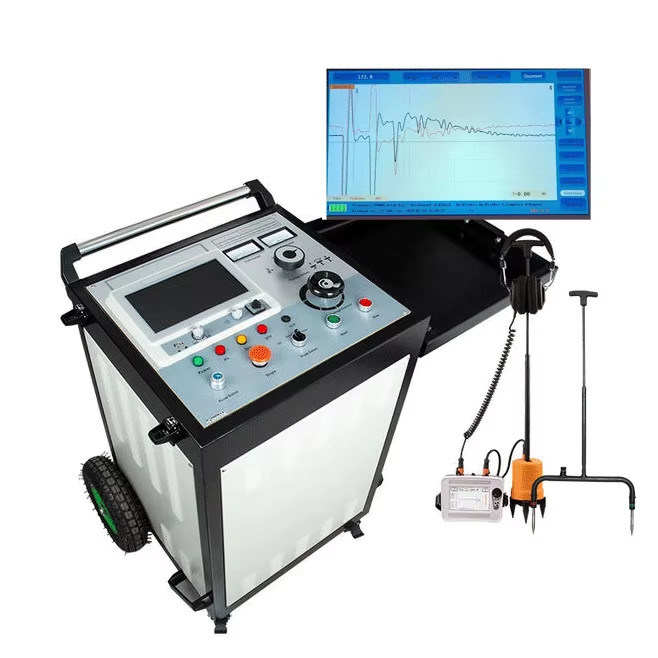

.XHHV535-2TSBSystem lokalizacji usterki kablowej wykrywa główne usterki izolacji w kablach zasilania znamionowych 35 kV i poniżej, jednocześnie dokładnie mierząc długość kabla. Ten kompleksowy system łączy tester błędów kablowych z generatorem impulsów wysokiego napięcia w celu niezawodnego wykrywania błędów.

Przegląd systemu

Tester usterki kablowej ma intuicyjny interfejs oprogramowania z działaniem dotykowym, kontrolowanym przez mikrokomputer z jednym układem. Jego wbudowana bateria litowo-jonowa o dużej pojemności zapewnia stabilne, niezawodne działanie z niezależnym systemem zasilania, który zapobiega zakłóceniu podczas zwolnienia.

Ten zaawansowany system testowy skutecznie identyfikuje różne usterki kablowe, w tym:

Uskoki o niskiej oporności, zwarciu i obwodzie otwartym
Uszkodzenia zerwane w kablach zasilania różnych materiałów
Wysokie usterki i błędy w zakresie efektów błyskowych
Uskoki w kablach koncentrycznych o wysokiej częstotliwości, kablach światła ulicznych i podziemnych przewodach

Specyfikacje techniczne

Parametr	Wartość
Napięcie HV	0-8KV/16KV/32KV
Prąd boczny wysokiego napięcia	0-60MA
Wewnętrzny kondensator	2 μf/32 kV, 8 μF/16KV, 32 μf/8kV
Czas wypukania	Auto Surge ~ 7s lub ręczna kontrola
Energia przypływu	1024J
Moc przypływu	2KVA
Waga	≤120 kg
Zasilacz	AC220V ± 15%, 50 Hz ± 2Hz

Parametry usterki kablowej

Częstotliwość próbkowania: 1 MHz ~ 400 MHz
Amplituda impulsu o niskim napięciu: 300 V ± 15%
Zakres pomiaru odległości: ≥120 km
Zakresy testowe: 100 m/300 m/500 m/1 km/3 km/5 km/10 km/25 km/50 km/100 km
Szerokość impulsu: 0,15 μs do 10 μs (8 zakresów wyboru)
Minimalna rozdzielczość: 0,07 m
Obszar ślepy na test: ≤10m
Błąd pomiaru: ≤ ± (0,5%× L+1m), gdzie L jest długością kabla
Moc: wbudowana bateria litowa 10,4ah (5 godzin pracy, 2-godzinny czas ładowania)

XHDD503E Pinpointer kabla

PinPointer XHDD503E wykorzystuje technologię synchronizacji akustycznej-magnetycznej do precyzyjnego zlokalizowania uszkodzeń kablowych. W połączeniu z generatorem impulsów o wysokim napięciu wykrywa zjawiska rozładowania flash poprzez fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne, przetwarzanie tych danych w celu wyświetlania zarówno odczytów odległości wizualnych, jak i słyszalnych sygnałów dla precyzyjnej lokalizacji błędów.

Ten wszechstronny instrument obsługuje różne usterki kablowe, w tym:

Uskoki o niskiej oporności, zwarciu i obwodzie otwartym
Uskoki z pęknięcia w kablach o różnych poziomach napięcia i materiałów
Upadki o wyciekach i błyskawice o wysokiej oporności

Specyfikacje techniczne Pinpointer

Przepustowość kanału dźwiękowego:All-Pass (100 Hz-1600 Hz), Low Pass (100 Hz-300 Hz), High Pass (160 Hz-1600 Hz), Band Pass (200 Hz-600 Hz)
Dostosowanie kanału:8 poziomów dla dźwięku, magnetycznego i napięcia
Wyjście dźwiękowe:16-poziomowy wzmocnienie (0-112dB), impedancja 350 Ω
Zakres wykrywania:0,00-99,99 mm, 75MV-75V
Dokładność wykrywania:Pozycjonowanie ≤0,1 m; Napięcie kroku ≤0,5 m; Ścieżka ≤0,5 m
Moc:4 × 18650 baterie litowe (operacja 8+ godzin)
Warunki pracy:-25 ° C do 65 ° C; ≤90% wilgotność
Wymiary:428L × 350 W × 230H (mm)
Waga:7 kg

Znaków:

Wskaźnik usterek kablowych z generatorem rozładowania uderzeniowego do elektronicznego wykrywania przebłysków i dokładnej lokalizacji
